TRAY UNIT-LT TOWER 4/
トレイユニット-LT タワー 4/
AA86Y38
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
63
H54251
4
BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3
ｶ
ｼﾛ
)
64
W1106C
4
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
65
PS02751
2
SHEET
シート
Consumable Parts
66
XK05140
2
BOARD, PRINTED CIRCUIT
基板　プリント
67
K51756
4
SCREW, C/R PAN
小ネジ　十穴鍋
M02.5X005(
ｽﾃﾝﾚｽ
)
68
W1020H
4
WASHER, LOCK
ワッシャ　スプリング
2.5M/M
69
W11081
4
WASHER, FLAT
ワッシャ　平
2.5M/MX0.5X5(3
ｶｸﾛ
)
70
PZ32481
1
SEAL
シール
71
PZ32461
1
SEAL
シール
72
AA87G03
2
LEVER
レバー
73
PB82171
2
BKT
ＢＫＴ
74
H5426L
4
BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3
ｶ
ｼﾛ
)
76
PB82440
1
PLATE, STOPPER
プレート　ストツパ
77
PB82192
1
LEVER, SHIFTER
レバー　シフタ
78
H2186G
2
PIN
ピン
CDGH4-10
79
.
4
CIR-CLIP
サークリップ
ACC-78
80
PM03CB2
1
BLOCK
ブロック
81
H3077B
1
BUSHING
ブシュ
JFRA8
82
H54251
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3
ｶ
ｼﾛ
)
83
W1010A
2
WASHER, CONICAL
ワッシャ　皿
M-3-L
84
S30214
1
SPRING
スプリング
WR10-35
84.1
W1108K
1
WASHER, FLAT
ワッシャ　平
M08(3
ｶ
ｼﾛ
)8X17X1.6
85
PM03EL3
1
PUSHER
プッシャ
86
H54252
1
BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3
ｶ
ｼﾛ
)
87
W1106C
1
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
88
2MDLTC035900
6
BKT, CYLINDER
ＢＫＴ　シリンダ
89
H5426L
12
BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3
ｶ
ｼﾛ
)
91
H5426H
12
BOLT, HEX SOCKET
ボルト　六角穴
M04X006(3
ｶ
ｼﾛ
)
93
S64649
6
CYLINDER, AIR
シリンダ　エアー
SMG-L-16-10-K2H3-D
94
H5426S
12
BOLT, HEX SOCKET
ボルト　六角穴
M04X018(3
ｶ
ｼﾛ
)
95
W1011A
12
WASHER, CONICAL
ワッシャ　皿
M-4-L
96
K5337G
12
CONTROLLER, SPEED
コントローラ　スピード
AS1201F-M5-04 (
ｼﾛ
)
97
Y60235
10
UNION, ELBOW
ユニオン　エルボ
KQ2L04-99A
98
2MDLTC031703
1
BKT, PIPING
ＢＫＴ　配管
99
2MDLTC031802
1
BKT, PIPING
ＢＫＴ　配管
100
2MDLTC031901
1
BKT, PIPING
ＢＫＴ　配管
104
PZ44830
1
SEAL
シール
106
PM09BF3
2
BLOCK, STOPPER
ブロック　ストッパ
107
H5426L
4
BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3
ｶ
ｼﾛ
)
108
W1011A
4
WASHER, CONICAL
ワッシャ　皿
M-4-L
109
S32276
4
SPACER
スペーサ
BSU-306
110
K51981
4
SCREW, WASHER ASS'Y
小ネジ　座金組込み
M03X006
ﾅﾍﾞｾﾑｽ
P4(3
ｶｼﾛ
)
112
PM03CC1
6
KNUCKLE
ナックル
113
H2186F
6
PIN
ピン
CDGH4-12
114
.
12
CIR-CLIP
サークリップ
ACC-113
34
PTS-TULT-02
このページはブランクページです
This page is intentionally blank.
此页是空白页
35
PTS-TULT-02
1.1
37
38
2
34
35
4
36
36
6
6
7
9
13
23
24
25
26
27
28
31
30
32
33
42
43
45
46
47
48
49
51
52
53
54
55
56
59
60
50
46
8
10
10
5
5
3
44
14
15
16
17
17
17
17
18
19
20
21
22
22
5
5
10
10
61
62
63
64
65
66
32.1
32.2
32.3
32.3
11
12
33
71
72
73
75
77
76
1
41

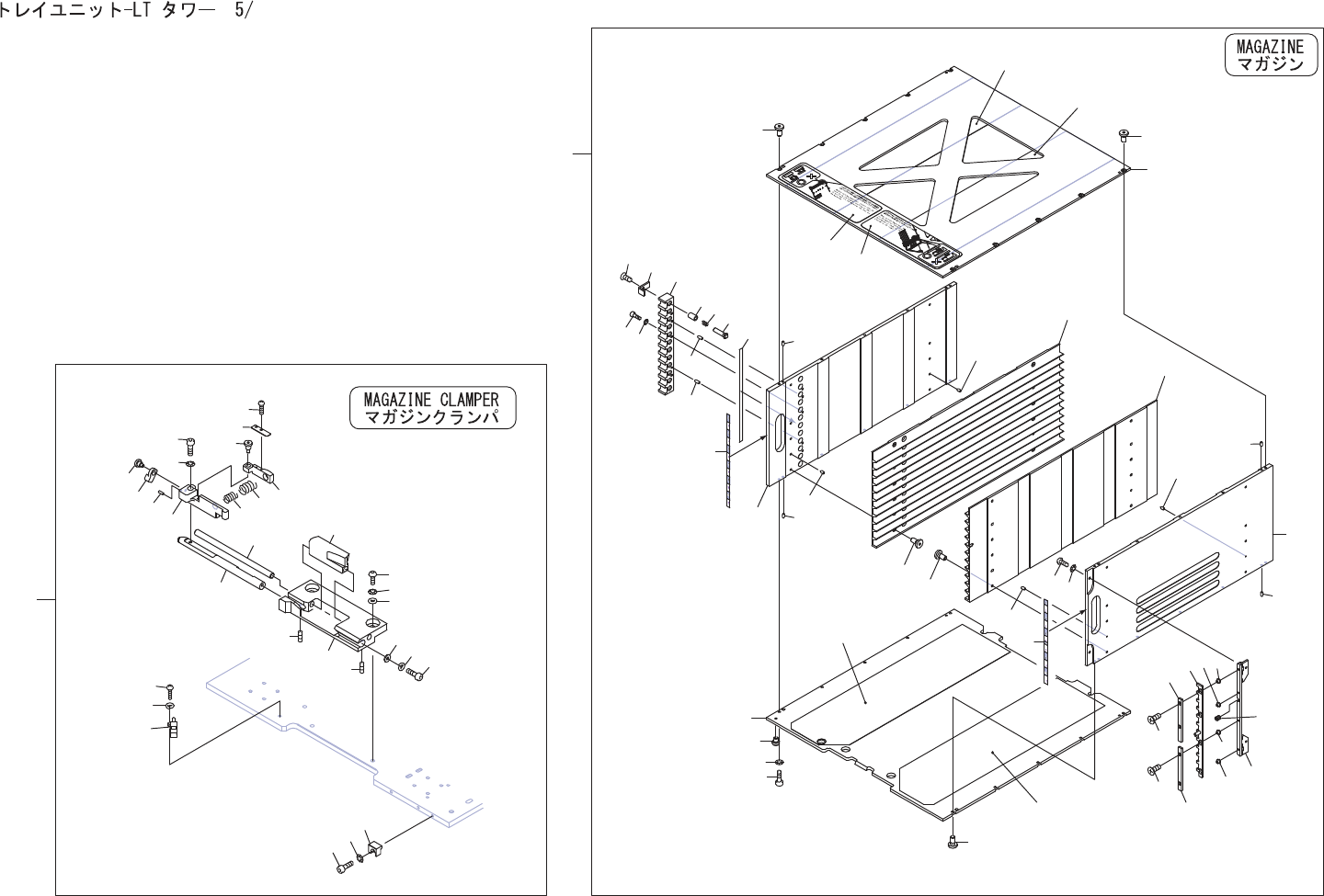

TRAY UNIT-LT TOWER 5/
AA86Y38
PTS-TULT-02
卜
二
、
y
卜一
LT
夕
9
—
5
/
