TRAY UNIT-LT PNEUMATIC CIRCUIT DIAGRAM トレ イユニ ット- LT エ アー配管 図 2QDLTC000519 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 126 PZ4147 1 1 TU BE チュー ブ 127 PZ4148 1 1 TU BE チュー …

100%1 / 95
TRAY UNIT-LT PNEUMATIC CIRCUIT DIAGRAM
トレイユニット-LT エアー配管図
2QDLTC000519
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
S1056E
2
SILENCER
サイレンサ
AN103-01
5
M1034F
1
MANIFOLD, AIR
マニホールド　エアー
SS5Y3-41-03-C4
6
H1337K
3
VALVE, SOL
バルブ　ＳＯＬ
SY3240-5LOZ
8
Y60201
1
UNION, HALF
ユニオン　ハーフ
KQ2S06-M5A
9
K5337G
2
CONTROLLER, SPEED
コントローラ　スピード
AS1201F-M5-04 (
ｼﾛ
)
10
XS01871
1
CYLINDER
シリンダ
11
S1058A
2
SILENCER
サイレンサ
AN120-M5
12
H11356
1
VALVE, SOL
バルブ　ＳＯＬ
SY3120-5M0-C4-F2
13
K4005M
3
CABLE
ケーブル
SY100-30-4A-10
15
S2198C
6
CYLINDER, AIR
シリンダ　エアー
SMD2-LDA-16-10-K2H3D-FL414
16
K5337G
12
CONTROLLER, SPEED
コントローラ　スピード
AS1201F-M5-04 (
ｼﾛ
)
20
H31450
2
PLUG
プラグ
24
Y60296
1
UNION, ELBOW
ユニオン　エルボ
KQ2L08-02AS
25
Y60209
1
CONNECTOR
コネクタ
KQ2U06-08A
26
Y60192
1
UNION, ELBOW
ユニオン　エルボ
KQ2L06-01AS
27
S2198S
6
CYLINDER, AIR
シリンダ　エアー
XCAS-16-2-FL406104
28
Y60235
22
UNION, ELBOW
ユニオン　エルボ
KQ2L04-99A
30
Y60338
6
UNION, ELBOW
ユニオン　エルボ
KQ2L04-00A
31
XP00660
1
PLUG, COUPLER
プラグ　カプラ
35
Y60219
14
UNION
ユニオン
KQ2T04-00A
36
K53227
2
CONTROLLER, SPEED
コントローラ　スピード
SC3W-M5-4-IO
37
Y60282
4
UNION
ユニオン
KQ2U04-00A
38
K5077H
4
CONNECTOR
コネクタ
SY100-30-4A-20
42
A4090A
8
ELBOW, UNIVERSAL
エルボ　ユニバーサル
M-5UL
43
Y60181
10
UNION, ELBOW
ユニオン　エルボ
KQ2L04-M5A
44
K53228
4
CONTROLLER, SPEED
コントローラ　スピード
SCL2-04-H44-F
101
PZ41221
1
TUBE
チューブ
102
PZ41231
1
TUBE
チューブ
103
PZ41241
1
TUBE
チューブ
104
PZ41251
1
TUBE
チューブ
105
PZ41261
1
TUBE
チューブ
106
PZ41271
1
TUBE
チューブ
107
PZ41282
1
TUBE
チューブ
108
PZ41291
1
TUBE
チューブ
109
PZ41301
1
TUBE
チューブ
110
PZ41311
1
TUBE
チューブ
111
PZ41321
1
TUBE
チューブ
112
PZ41331
2
TUBE
チューブ
113
PZ41342
1
TUBE
チューブ
114
PZ41352
1
TUBE
チューブ
115
PZ41361
1
TUBE
チューブ
116
PZ41371
1
TUBE
チューブ
117
PZ41381
1
TUBE
チューブ
118
PZ41392
1
TUBE
チューブ
119
PZ41402
1
TUBE
チューブ
120
PZ41411
1
TUBE
チューブ
121
PZ41421
1
TUBE
チューブ
122
PZ41432
1
TUBE
チューブ
123
PZ41440
1
TUBE
チューブ
124
PZ41451
1
TUBE
チューブ
125
PZ41462
1
TUBE
チューブ
72
PTS-TULT-02
TRAY UNIT-LT PNEUMATIC CIRCUIT DIAGRAM
トレイユニット-LT エアー配管図
2QDLTC000519
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
126
PZ41471
1
TUBE
チューブ
127
PZ41481
1
TUBE
チューブ
128
PZ41492
1
TUBE
チューブ
129
PZ42362
1
TUBE
チューブ
130
PZ41512
1
TUBE
チューブ
131
PZ41520
1
TUBE
チューブ
132
PZ41531
1
TUBE
チューブ
133
PZ41541
1
TUBE
チューブ
134
PZ41551
1
TUBE
チューブ
135
PZ41562
1
TUBE
チューブ
136
PZ41572
1
TUBE
チューブ
137
PZ41583
1
TUBE
チューブ
138
PZ41592
1
TUBE
チューブ
139
PZ41601
1
TUBE
チューブ
140
PZ41611
1
TUBE
チューブ
141
PZ41622
1
TUBE
チューブ
142
PZ41632
1
TUBE
チューブ
143
PZ41642
1
TUBE
チューブ
144
PZ53192
1
TUBE
チューブ
145
PZ41662
1
TUBE
チューブ
146
PZ41672
1
TUBE
チューブ
147
PZ41681
1
TUBE
チューブ
148
PZ41691
1
TUBE
チューブ
149
PZ42301
1
TUBE
チューブ
150
PZ42311
1
TUBE
チューブ
151
PZ42322
1
TUBE
チューブ
152
PZ42331
1
TUBE
チューブ
153
PZ42341
1
TUBE
チューブ
154
PZ42351
1
TUBE
チューブ
155
PZ42372
1
TUBE
チューブ
156
PZ42382
1
TUBE
チューブ
73
PTS-TULT-02
A
A
A
A
A
1
2
3
6
7
8
8
9
11
11
12
14
14
14
14
17
18
12
11
11
11
11
10
8
4
5
18
18
8
14
14
14
14
14
14
14
14
18
18
18
18
5.1
19
19
19
21
21
21
21

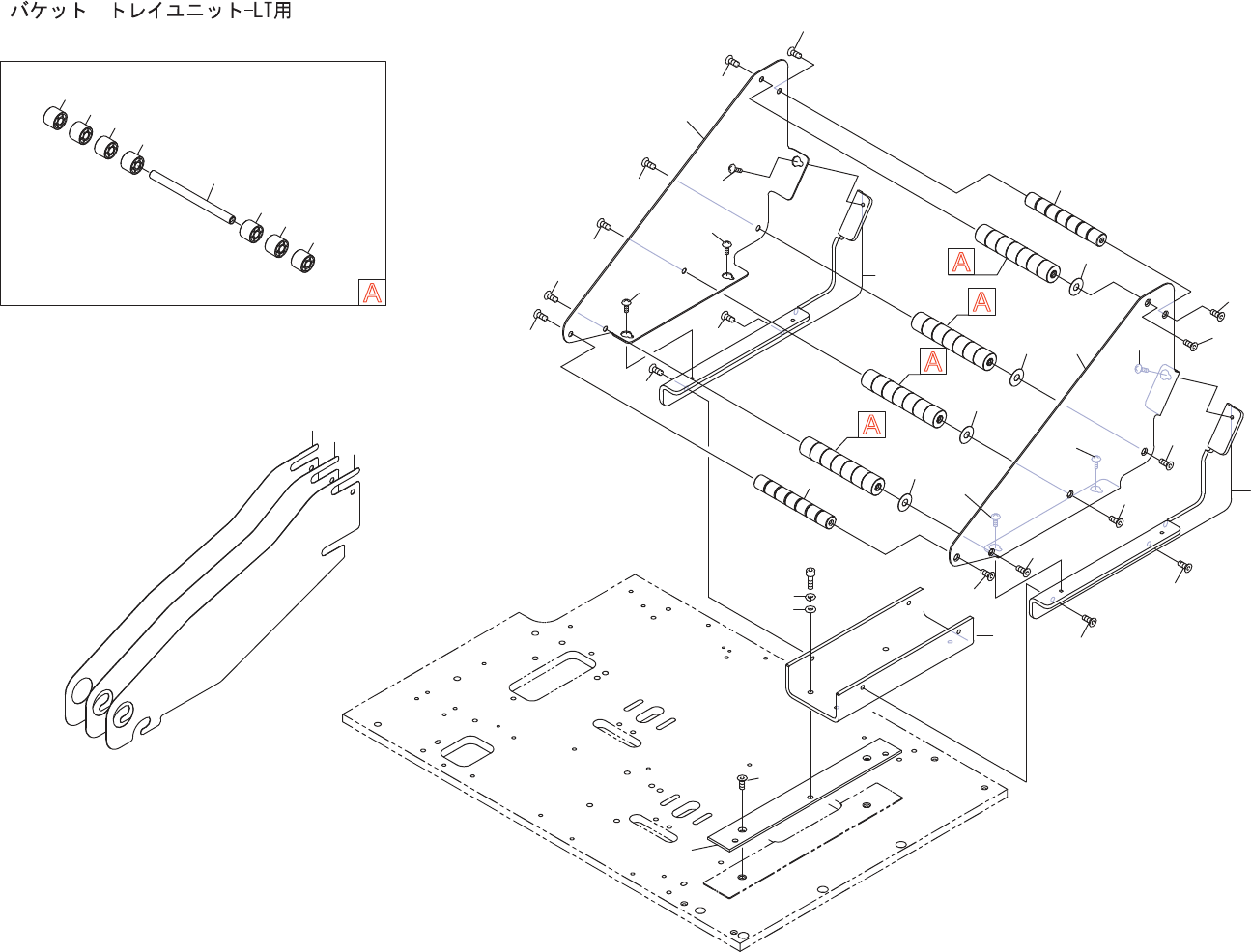

AA75D17
BUCKET for TRAY UNIT-LT
PTS-TULT-02
八 夂
、
：
/
卜 卜 二
、
:
/
卜
-
LT
用
，
夕
:
