5-HR90-7000-011 Page 11 of 51 10. 開電源 • 開 MPM UP2000 HI E 電源時 : • 确保所有緊急開關复位 , 順時針方向旋轉即可 . • 找到主開關和斷路器的位置 . • 确保主開關順時針轉至 ON 位置 ( 如圖 ). • 确保斷路器向上打到 ON 位置 ( 如圖 ). • 按 ON 按鈕 , 按鈕內指示燈會亮而印刷机執行啟動 . • 這時如果印刷机不能啟動通知技術人員 .

5-HR90-7000-011 Page 10 of 51

9. 机器部件

• 印刷頭

• 標准印刷頭有兩套刮刀.

• 印刷頭(背面)也裝有一套触覺感應器, 用來測定印网与刮刀的高度關系.

• H-形架

• 用專用的模具時, H 形架固定在 Z 形架上面, 真空滑輪依次鎖緊 H 形架.

5-HR90-7000-011 Page 11 of 51

10. 開電源

• 開 MPM UP2000 HI

電源時:

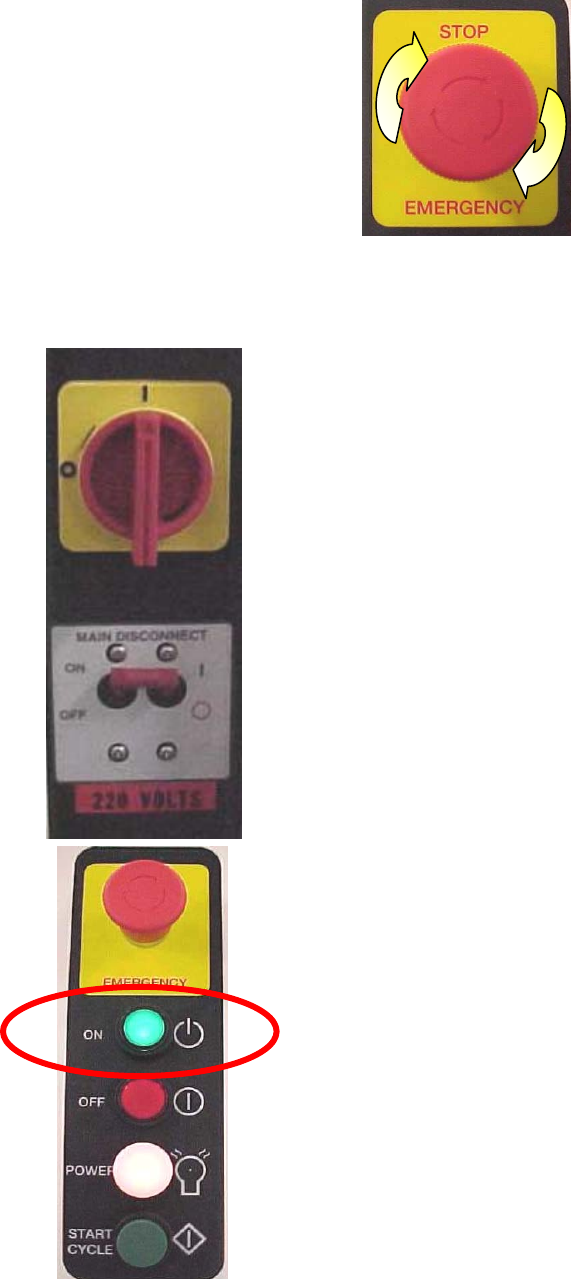

• 确保所有緊急開關复位, 順時針方向旋轉即可.

• 找到主開關和斷路器的位置.

• 确保主開關順時針轉至 ON 位置 (如圖).

• 确保斷路器向上打到 ON 位置 (如圖).

• 按 ON 按鈕, 按鈕內指示燈會亮而印刷机執行啟動.

• 這時如果印刷机不能啟動通知技術人員.

5-HR90-7000-011 Page 12 of 51

10. 開電源

• The printer initialisation screen will appear :

• Notice the START icon in the centre of the screen.

• Move the cursor over the START button and press the SELECT button on

the trackball.

• The following message will now appear on screen:

---Warning Message---

Reset is about to start.

Press NEXT to continue.

Press EXIT to quit.

• At this point press the NEXT button on the trackball. The printer will now home

each axis.

• Ensure there are no obstructions on/near the printer axes.

START
