5-HR90-7000-011 Page 16 of 51

11. 主操作屏幕

• UTILITIES (應用菜單)

Load Board : 這一功能可裝 PCB 進入机器

檢查模具高度, 視覺高度或印网高度. 通過這

一步驟操作員可以在生產之前檢查 PCB 和

印网是否真正對齊.

Stencil Height : 用來在設置期間允許机器測

量 Z 形架帶 PCB 移動到与印网的下面接触

的距离.

Set Stroke : 此選項允許用戶定義刮刀移動范

圍. 這由 PCB 的外形預定.

Squeegee Height : 用于測量刮刀与印网接触

時主高度. 在印网或刮刀安裝后必須執行此

一步驟.

Knead Paste : 將使刮刀攪拌錫漿以保持錫漿

在操作周期之間均勻.

Cycle Squeegee : 用來鎖定前后開始印刷的

刮刀位置(即改變印漿的起始方向).

Cycle Wiper : 將執行一個擦紙周期.

Cycle Dispenser : 將從自動補錫器執行一次

補錫.

Verify Stencil : 机器設置期間校驗是否已裝

入正确的印网.

Cal Prestop Position : 校驗 PCB 裝入速度和

測量 PCB 剎車速度以決定适當的預停位置.

Utilities

Load Board

Stencil Height

Set Stroke

Squeegee Height

Knead Paste

Cycle Squeegee

Cycle Wiper

Cycle Dispenser

Verify Stencil

Cal Prestop Position

5-HR90-7000-011 Page 17 of 51

11. 主操作屏幕

• MAINTENANCE (維護菜單)

User Mode : 用來顯示各級操作机器的水平.

這些是密碼保護的. 缺省值是操作員.

Change Password : 在管理員模式下用來改

變每級水平的密碼.

Modify Access : 用來設置每組人員的各項操

作權利. 也就是說, 哪些菜單你能用哪些不能

用.

RESET : 選擇 RESET 將使所有的伺服軸回

零位. RESET 應只用于机器設置或當硬件錯

誤產生時.

Input/Output Test : 顯示 IO 參數和它們的狀

態. 主要用途是為解決故障.

Configuration : 將顯示机器當前設置.

Vision Adjust : 此選項复位視覺目標而不用

執行整個視覺教習過程.

Stencil Adjust : 用來复位印网目標. 例如, 如

果印网型號沒有發現.

Change Paper : 為容易操作移動擦紙單元和

視覺軸至印刷机的前面.

Maintenance

User Mode

Change Password

Modify Access

RESET

Input/Output Test

Configuration

Vision Adjust

Stencil Adjust

Change Paper

5-HR90-7000-011 Page 18 of 51

11. 主操作屏幕

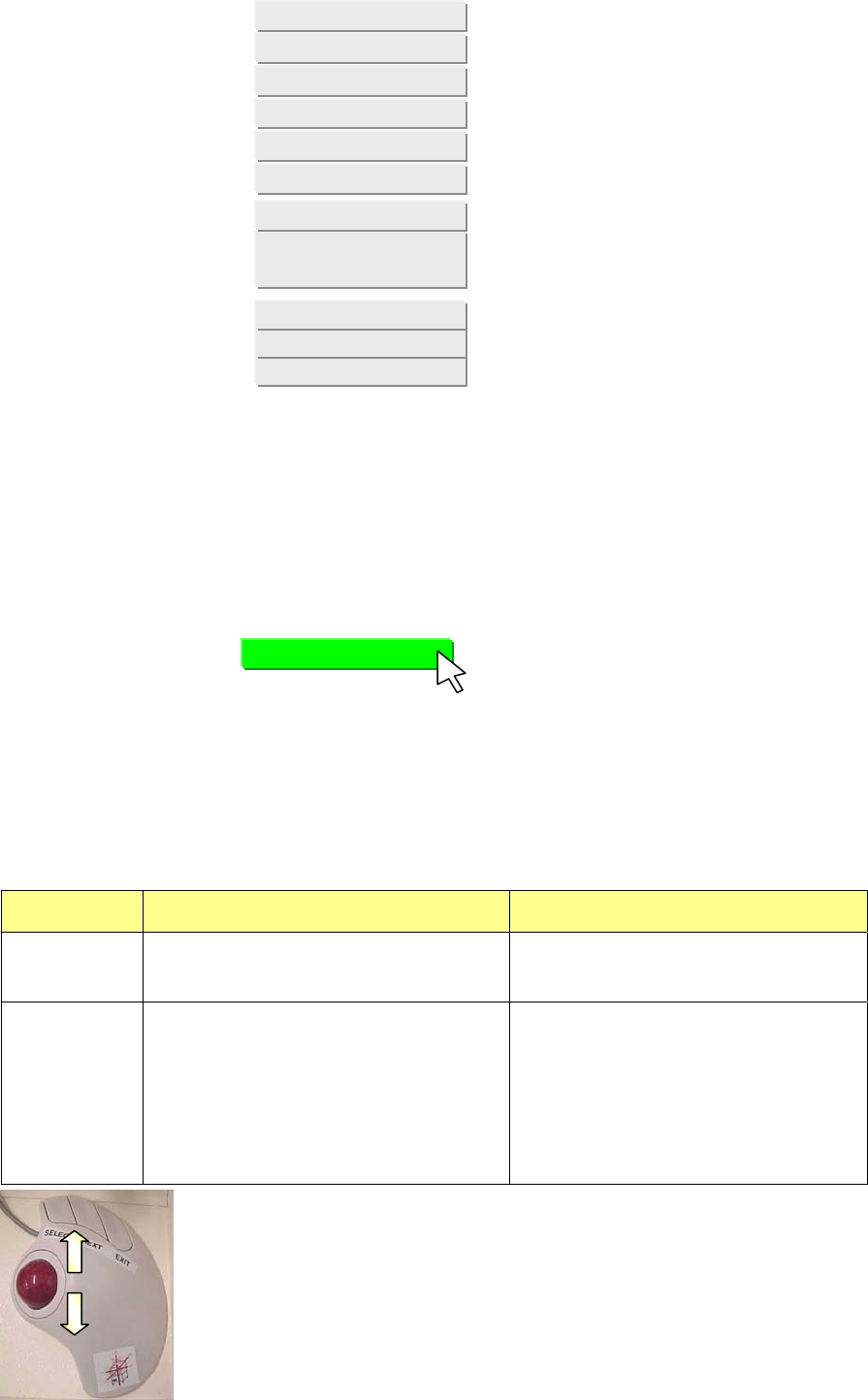

2. 慢動按鈕

• 慢動按鈕顯示在屏幕的左邊, 這些按鈕可以手動來定位期望的伺服軸.

• 要慢動一個伺服軸, 比如刮刀行程(它將向前或向后移動印刷頭), 移動光標在

按鈕上面并按下選擇它.

• 注意按鈕變綠色表示已被選擇.

• 在信息窗口 JOG ACTIVE 將出現.

• 有兩個慢動模式微調或高速.

模式方法在什么時候使用

Fine Adjust

微調

滾動跟蹤球至期望的方向. 在伺服軸要慢速地移動短距离時.

Velocity

高速

按住 SELECT 按鈕同時滾動跟蹤

球至期望的方向.跟蹤球所指的速

度將成為伺服軸移動的速度.

在期望的伺服軸要快速地長距离

移動時.

• 注意滾動方向或從遠离机器將指示選擇的伺服軸執行

相同的移動.

X AXIS

Y-AXIS

Z AXIS

THETA AXIS

TRANSPORT

SQUEEGEE STROKE

VX AXIS

VY AXIS

TACTILE

DISPENSER

SQUEEGEE HIEIGHT

0.000

16.000

0.000

TRK WIDTH

16.000

SQUEEGEE STROKE

16.000
