5-HR90-7000-011 Page 23 of 51
12. 印刷机設置
• 确認印刷開動電源和 RESET 鍵已被按.

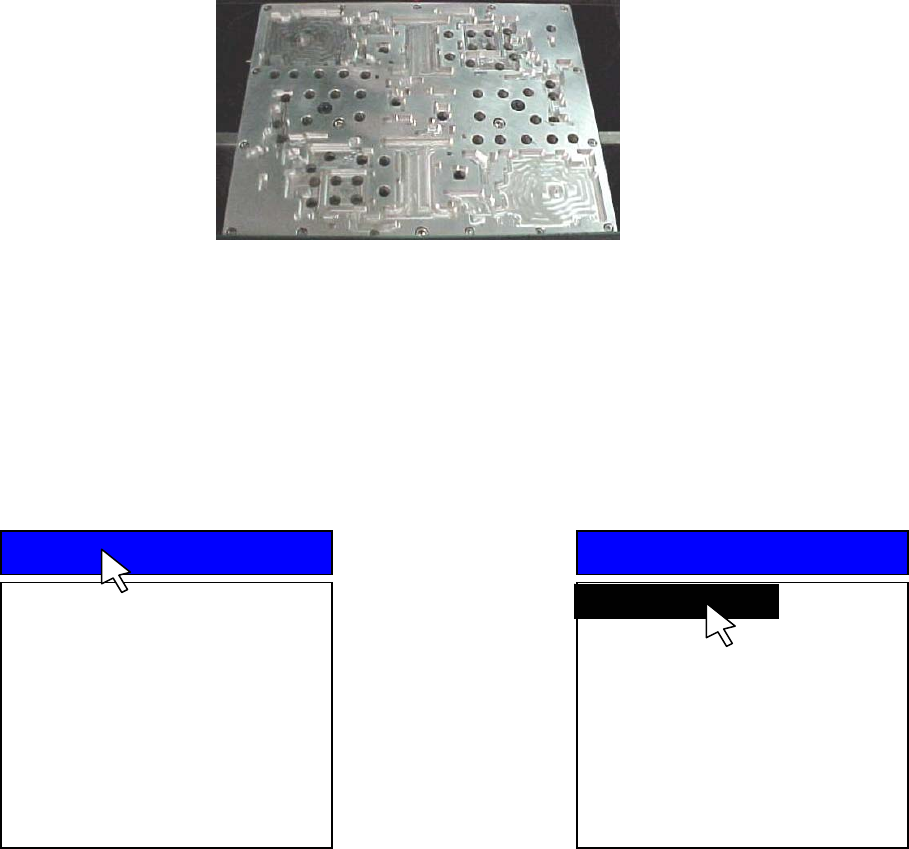

• 打開印刷机和用适當的六角匙取出机器內的真空板.
• 當真空板取出后放在生產線上的合适位置.
• 小心不要遺失固定真空板的任何螺絲.
• 關上蓋子.
• 從菜單條中選擇檔案 File .
移動光標至
Load File
直到它變為高
亮度時按
SELECT.
• 檔案窗口將顯示.
• 選擇你要生產的產品的檔案名, 細節部分在產品參數頁 parameter sheet.
• 選擇程序名并按 OK.
• 現在程序將裝入.
• 按 Select 繼續.
File
Load File
Save File
Delete File
Backup System
Restore System
File Upload
File Download
Save Timing File
File
Save File
Delete File
Backup System
Restore System
File Upload
File Download
Save Timing File
Load File
5-HR90-7000-011 Page 24 of 51
12. 印刷机設置
• 現在机器將為 PCB 外形設置.
• 這時你能看寬度改變的過程.
• 當机器完成 PCB 設置時打開蓋子.
• 獲得正确的真空板. 正确真空板的細節被列在產品參數頁 parameter sheet.

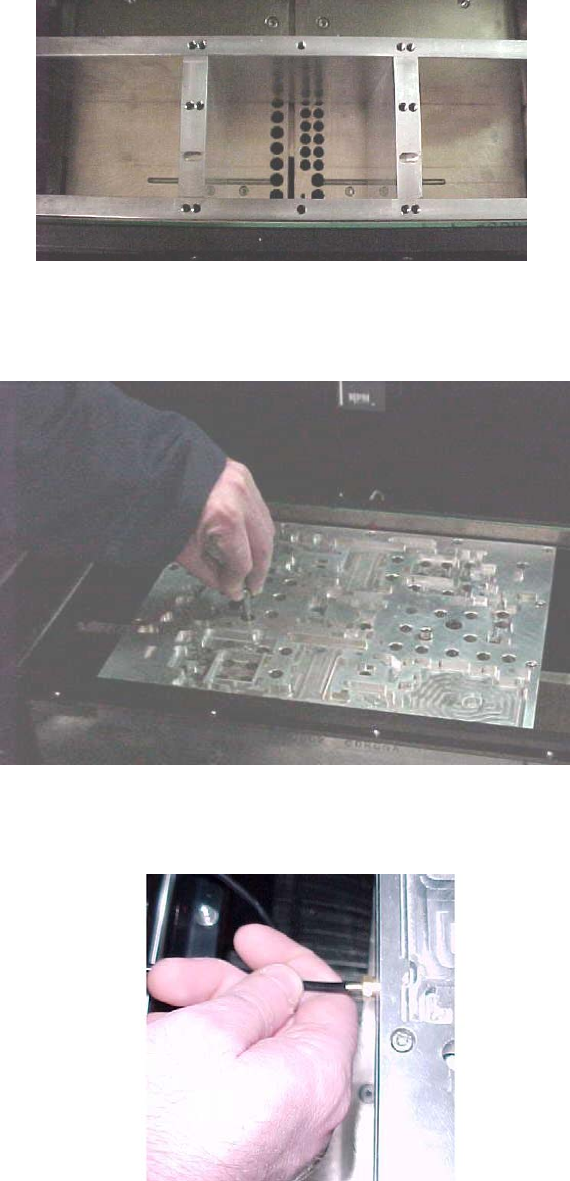

• 放置真空板在 H 型架上直到螺絲孔對准.
• 對准之后, 用螺絲上緊真空板在 H 型架上. 這時務必小心, 不可太用力擰螺絲,
以免滑牙.
• 如果有個附件, 如下圖插入管子.
5-HR90-7000-011 Page 25 of 51
12. 印刷机設置
• 真空板裝好后, 應該固定印网.
• 再次用產品參數頁鑒別正确的移网.

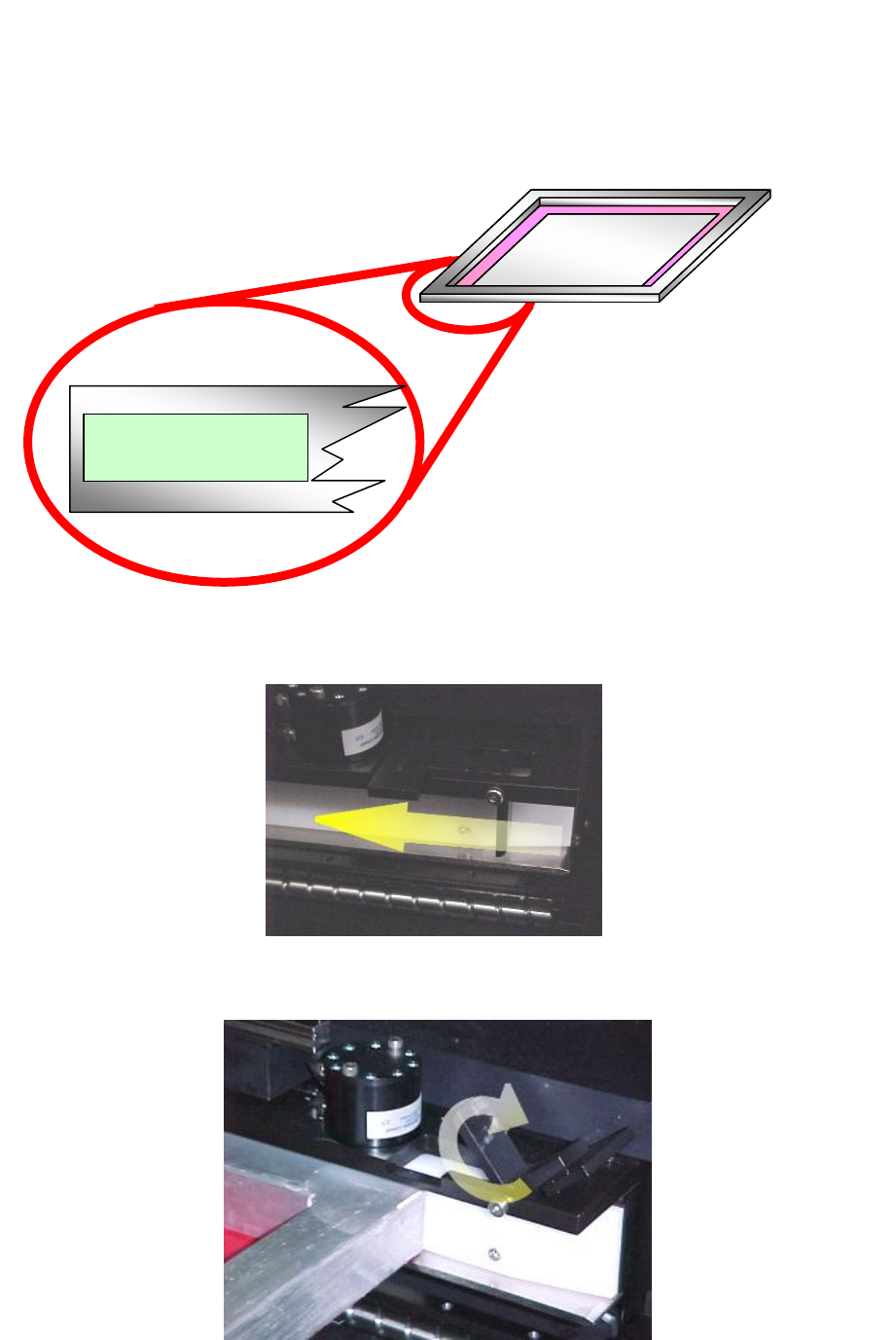

• 移网將如下圖被鑒別:
• 裝入印网時, 打開前蓋和沿著机器里面的白色指示插入印网. 如下圖.
• 注意搖動框架定位器直至适合印网裝入.
注意: 固定刮刀之前一定要先固定印网, 否則印网不會移入机器.
Stencil One -
FR
O
NT
