5-HR90-7000-011 Page 31 of 51 12. 印刷机設置 • 刮刀高度 • 此步操作將測量刮刀与印网接触時的高度 . • 移動光標到 Utilities . 然后移到 Squeegee Height 選項 . • 按 Select . • 机器會顯示下面的提示在屏幕的右下角 : • 按 NEXT 應答這個信息 . • 接著按住 Select 使触覺感應器 ( 印刷頭 ) 离開印网孔 . Utilities Load…

5-HR90-7000-011 Page 30 of 51

12. 印刷机設置

• 下面的信息將顯示:

• 印刷頭將向印网的前面移動.

• 這時操作員能手動慢移印刷頭离開印网的孔.

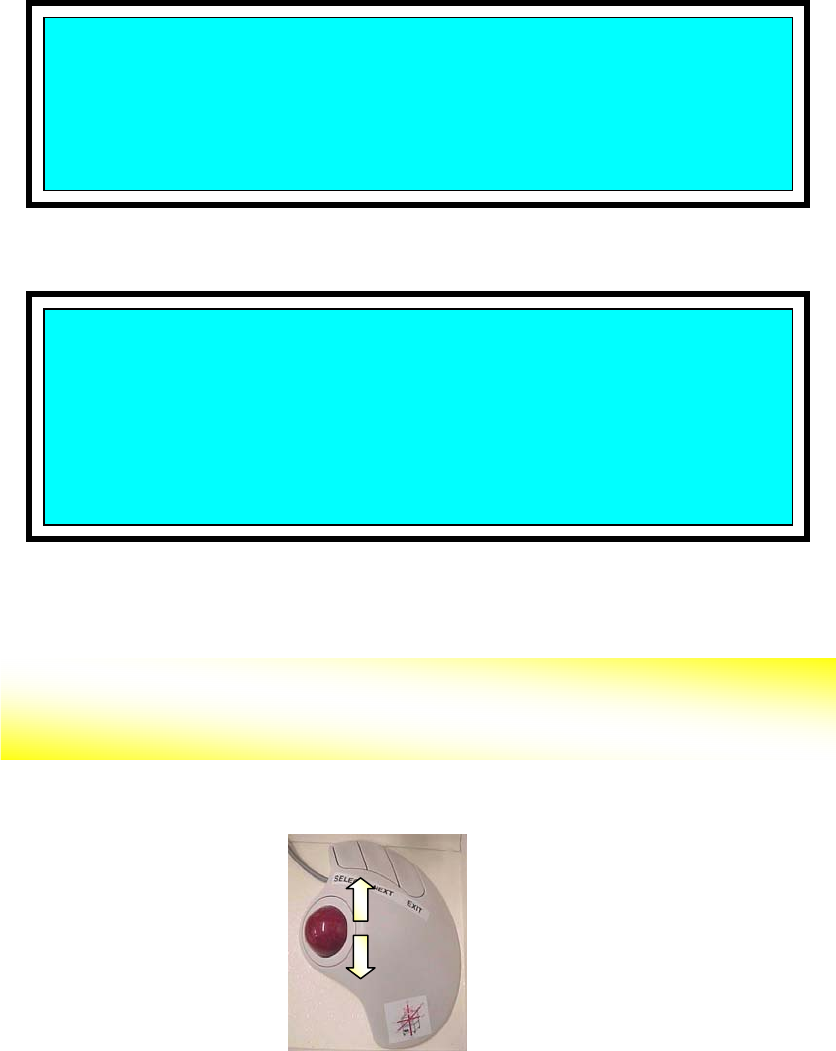

• 按跟蹤球上的 SELECT 按鈕.

• 滾動跟蹤球在期望的方向以

移動印刷頭离開印网孔.

• 雖然触覺感應器的位置不是一直都明顯, 但感應器的位置可以通過觀察机器

本身測量.

• 當印刷頭已移動到需要的位置時按 EXIT.

• 机器從上導軌接受 PCB 和通過 Z 形架慢慢地向上進行將 PCB 与印网的下面

對准.

• 當測印网的高度操作完成后按 NEXT 繼續.

CAUTION, The machine is now going to

Move. STAY CLEAR.

Press NEXT to Continue, or EXIT to Quit.

Press SELECT to JOG the sensor clear of

paste or stencil apertures,

Or press NEXT to Continue.

Press SELECT or NEXT to Continue.

印网高度操作之前确信沒有錫漿在印网上!

5-HR90-7000-011 Page 31 of 51

12. 印刷机設置

• 刮刀高度

• 此步操作將測量刮刀与印网接触時的高度.

• 移動光標到 Utilities . 然后移到 Squeegee Height 選項.

• 按 Select.

• 机器會顯示下面的提示在屏幕的右下角:

• 按 NEXT 應答這個信息.

• 接著按住 Select 使触覺感應器(印刷頭)离開印网孔.

Utilities

Load Board

Stencil Height

Set Stroke

Squeegee Height

Knead Paste

Cycle Squeegee

Cycle Wiper

Cycle Dispenser

Verify Stencil

Cal Prestop Position

Utilities

Load Board

Stencil Height

Set Stroke

Squeegee Height

Knead Paste

Cycle Squeegee

Cycle Wiper

Cycle Dispenser

Verify Stencil

Cal Prestop Position

Squeegee Height

This utility will set the SQUEEGEE height.

Press NEXT to Continue, or EXIT to Quit.

Press SELECT to JOG the sensor clear of

paste or stencil apertures,

Or press NEXT to Continue.

Press SELECT or NEXT to Continue.

刮刀操作之前确保沒有錫漿在印网上!

5-HR90-7000-011 Page 32 of 51

12. 印刷机設置

• 刮刀高度

• 當印刷頭在適當的位置時按 EXIT 按鈕.

• 机器將執行測刮刀高度的操作. 首先前刮刀被校驗接著是后刮刀.

• 刮刀高度操作完成時按 NEXT 按鈕.
