5-HR90-7000-011 Page 33 of 51

12. 印刷机設置

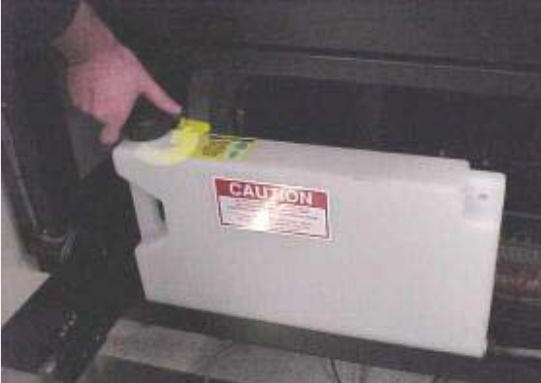

• 溶劑桶

• 如果印刷机正在生產一個需要干/濕擦試周期的產品時, 溶劑桶必須裝滿.

• 溶劑桶安裝在机器的前面, 就在前門后面.

• 如上圖擰松加液口的蓋子.

• 裝入參數頁指明的溶劑類型.

• 确保在操作期間至少有一半溶劑.

5-HR90-7000-011 Page 34 of 51

12. 印刷机設置

• 手動裝入錫漿

• 裝入錫漿到印网時确保印刷頭移到机器的后面.

• 如果印刷頭不在后面, 移動光標至 Squeegee Stroke 按鈕并按住跟蹤球上的

Select.

• 此按鈕將亮綠色, 現在可以進行慢移動作.

• 向机器后面滾動跟蹤球, 印刷頭將移動. 當到達期望位置(也就是不遮蓋印网

孔)時放開 Select 按鈕并按 Exit.

• 打開前頂蓋.

• 沿著印网孔的前面放入錫漿.

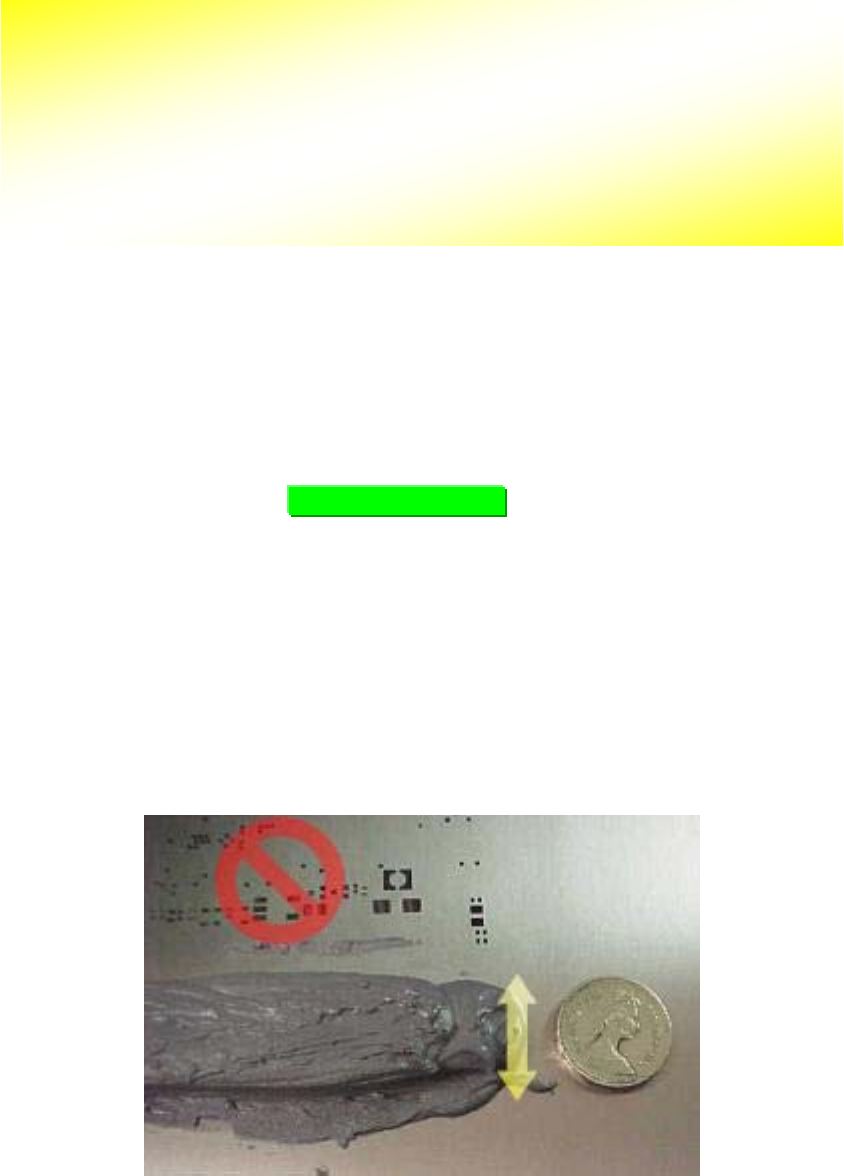

• 放入錫漿條的直徑大約 20mm. 可以 1元的硬幣作比較.

• 輕輕地攪拌錫漿并沿著印网的前面平滑地放入以保証在印刷時能填充所有的

网孔.

• 格外地小心以避免錫漿跌入网孔, 否則因為錫漿弄髒了印网的底面而需要清

洗印网.

SQUEEGEE STROKE

16.000

重要!

參考參數頁選擇正确的錫漿類型.

處理錫漿或溶劑時一直戴著柔軟的手套.

5-HR90-7000-011 Page 35 of 51

12. 印刷机設置

• 明白刮刀從哪里開始印刷是重要的.

• 為此請看屏幕的右上角.

• 以上顯示表示刮刀將從机器的后面印向前面. 這叫后到前印刷.

• 如果錫漿已被放在印网的前面, 則需要改變印刷頭的印刷方向從后到前變為

前到后印刷.

• 打開 Utilities 菜單.

• 在 Cycle Squeegee 選項上按 Select.

• 按 Select.

• 印刷頭將移到印网的對面.

• 觀察下面的信息已改變.

Squeegee starting in back.

后到前印刷

Utilities

Load Board

Stencil Height

Set Stroke

Squeegee Height

Knead Paste

Cycle Squeegee

Cycle Wiper

Cycle Dispenser

Verify Stencil

Cal Prestop Position

Cycle Squeegee

About to cycle squeegee stroke.

Press SELECT to Continue or EXIT to quit.

Squeegee starting in back.
