13. 印刷
• 一旦机器已被設置与產品參數頁一致, 我們就能印刷.
• 打開 Print 菜單.
• 選擇 Auto Print.
• 下面的視窗顯示將出現:
• 按 Next 允許操作員通過慢慢地向前或向后滾動跟蹤球改變要印刷的 PCB 數
量.
• 如果設定為 No Limit , 机器將連續地印刷.
• 按 Select 開始印刷周期.
• 印刷机現在等待上工序的信號 (裝入 PCB 或 FIFO).
• 當上工序的信號到達下面的信息將顯示.
Print
Auto Print
Manual Print
Pass Through
SPC Data
Auto Print
Press SELECT to begin or
Next to change Cycle Limits : No Limit
Loadin
g
the board…
Please WAIT Z Tower
Locatin
g
the board…
Printin
g
board now…
Unloadin
g
board now…
裝 PCB 進入机器.
制動感應器制停 PCB. PCB 被定位.
Z 形架上升使板接近印网.
開始印刷周期.
卸下 PCB 到下導軌.
5-HR90-7000-011 Page 39 of 51
13. 印刷
• 在印刷時, 周期性地(每 10-15 分鐘)檢查机器內錫漿的狀況是良好的習慣.
• 如果印网上的錫漿已用完, 停止印刷加入錫漿并檢查生產線上的 PCB 是否充
分覆蓋錫漿是重要的步驟.
• 生產進行期間要停止机器可按跟蹤球上的 Exit, Exit, Next.

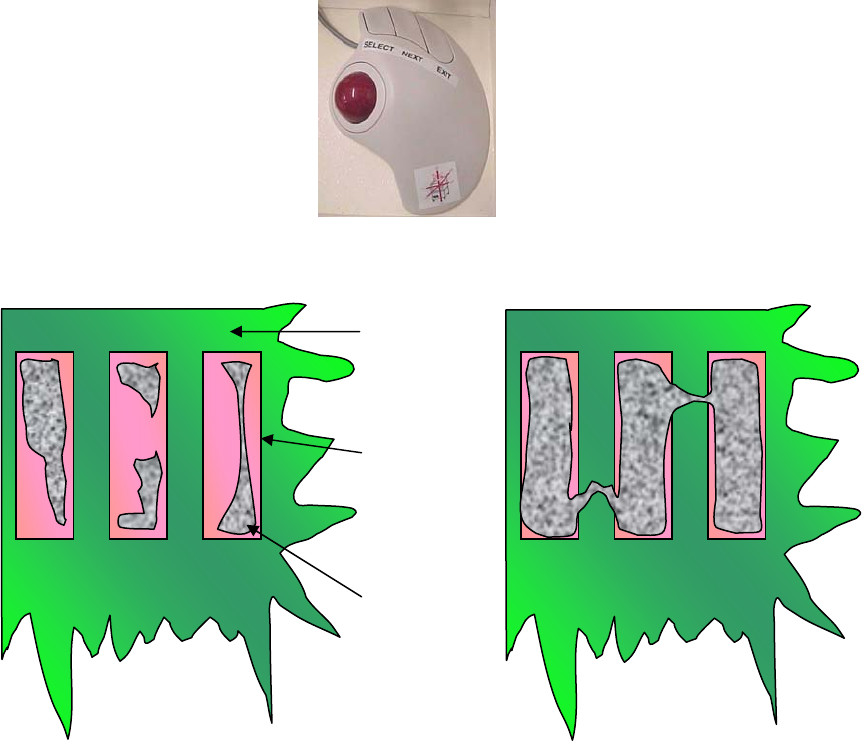

• 第一張板印刷之后, 應 100%檢查錫漿涂布缺點特別是下圖的缺點:
• 如果類似的缺點被發現, 印刷机應立即停止. 并做出适當的行動(通常清洗印
网, 刮刀和真空板), 以預防再發生.
• 如果机器問題仍存在應馬上通知技術人員.
• 后至前和前至后印刷應用 GSI 8100 3D 激光掃描儀測量, 使其与產品特有的
參數頁/直觀教具相一致.
PCB
PADS
SOLDER
PASTE
少錫 短路
5-HR90-7000-011 Page 40 of 51
14. 填充擦机紙
• 擦机紙用完時下面的信息會顯示:
• 下面的信息也會顯示.
• 按 NEXT 退出印刷周期.
• 下一步是換擦机紙.
--Warning Message--
OUT OF WIPER PAPER
Press NEXT to Continue
Print Teach File Utilities Maintenance
UP2000 CHANGED
FILE:
X AXIS
Y-AXIS
Z AXIS
THETA AXIS
TRANSPORT
SQUEEGEE STROKE
VX AXIS
VY AXIS
TACTILE
DISPENSER
SQUEEGEE HIEIGHT
0.000
0.000
0.000
0.000
0.000
16.000
0.000
0.000
0.000
0.000
0.000
RESET 00
COUNT BOARD
REJECTS
Squeegee starting in back.
CLEAR FAULT
1 2 3
SETUP MENUS
FRAME
CLAMP
SQUEEGEE
CLAMP
SQUEEGEE
UP/DOWN
SQUEEGEE
FLIP
VACUUM
MOTOR
VACUUM
GATE
ECU
ON/OFF
DISPENSE
FLOW
DISPENSE
PINCH
DISPENSE
SOLVENT
STENCIL
LIGHT
BOARD
LIGHT
WIPER
PAPER
TRK WIDTH
16.000
--Warning Message—
OUT OF WIPER PAPER
Press NEXT to Continue
