5-HR90-7000-011 Page 42 of 51 14. 填充擦机紙 • 第一步是將印网推向机器的后面露出擦机紙單元 . • 刮刀也可能需要慢慢地推向机器的后面以方便操作 . • 通常情況下 , 第 1 位置的紙卷是滿的 ( 擦机紙已用過所以很髒 ). 而第 2 位置的 紙卷是空的 , 必須填充 . • 為方便操作擦紙單元 , 拉上兩個定位夾 ( 在机器的上面 ). • 移動定位夾進入机器直到能挂到夾子的第二個槽口 . 1 2
5-HR90-7000-011 Page 41 of 51
14. 填充擦机紙
• 為了利于更換, 擦机紙組件必須移動到方便的位置.
• 一旦印刷周期中斷, 打開 MAINTENANCE 菜單.
• 選擇 Change Paper 選項.
• 下面的信息將顯示:
• 按 NEXT.
• 根据這個信息所說, 視覺伺服器和擦机伺服器會移到机器的前面, 在這時框架
夾也會松開.
• 机器頂蓋也以打開.
Maintenance
User Mode
Change Password
Modify Access
RESET
Input/Output Test
Configuration
Vision Adjust
Stencil Adjust
Change Paper
Add Paste
Chan
g
e Pape
r
CAUTION: The vision Y axis and wiper are
about to move towards you, STAY CLEAR!
Press NEXT to Continue or EXIT to Quit
視覺伺服器
(照相机)
印网
5-HR90-7000-011 Page 42 of 51

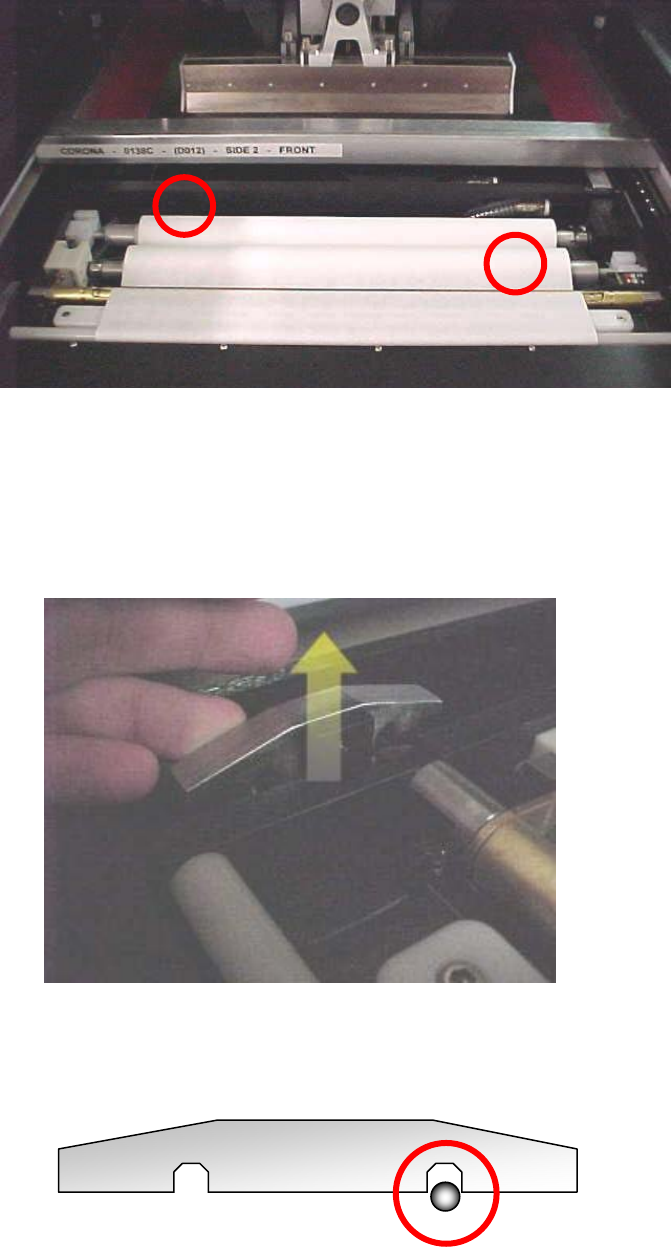

14. 填充擦机紙
• 第一步是將印网推向机器的后面露出擦机紙單元.
• 刮刀也可能需要慢慢地推向机器的后面以方便操作.
• 通常情況下, 第 1 位置的紙卷是滿的(擦机紙已用過所以很髒). 而第 2 位置的
紙卷是空的, 必須填充.
• 為方便操作擦紙單元, 拉上兩個定位夾(在机器的上面).
• 移動定位夾進入机器直到能挂到夾子的第二個槽口.
1
2
5-HR90-7000-011 Page 43 of 51

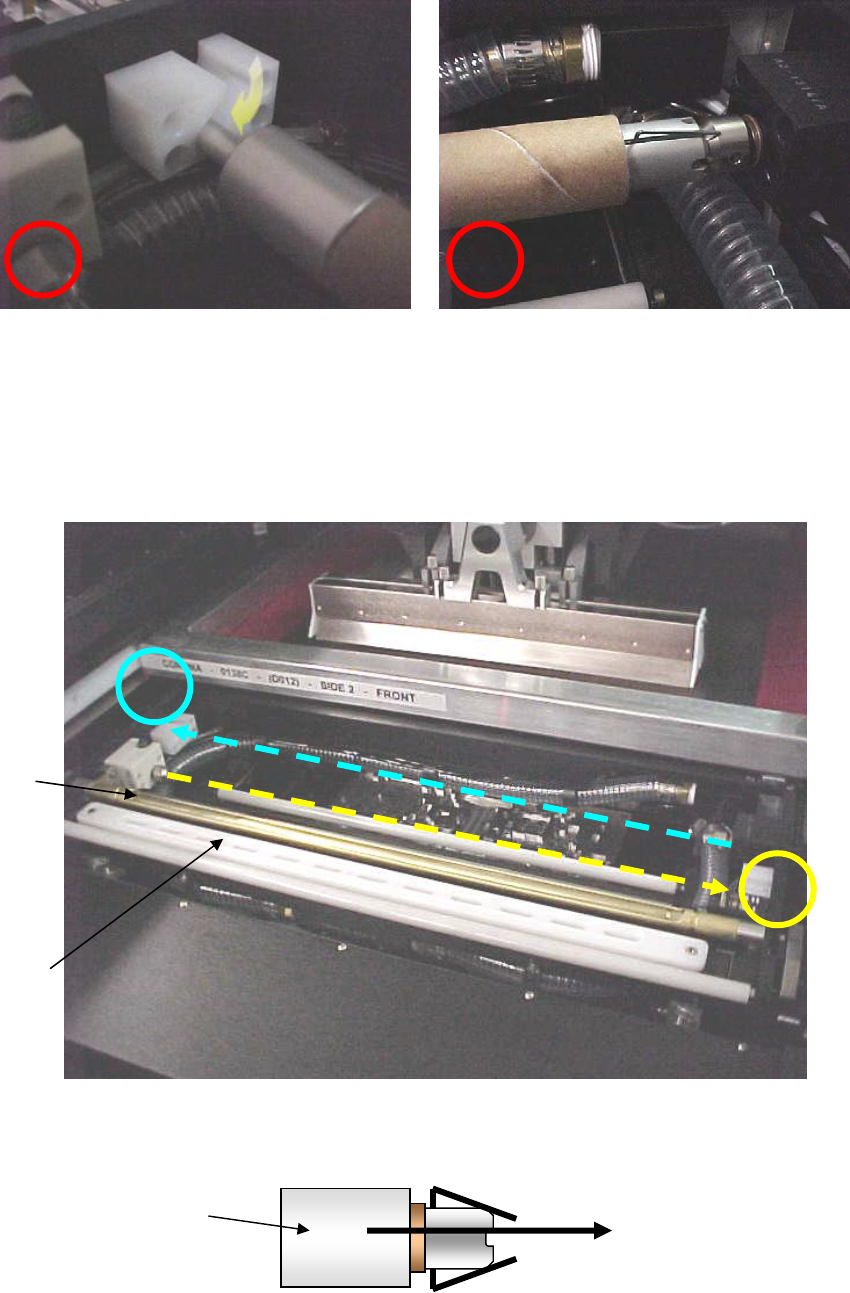

14. 填充擦机紙
• 下一步是移開空的和滿的紙卷.
• 注意固定的机械裝置在紙卷的兩頭是不同的.
• 移開紙卷時, 始終先提起第 1 位置再輕輕地拉出第 2 位置.
• 兩個紙移開后, 擦紙單元清楚可見如下圖:
• 從卷軸上移開滿的(已用的)紙卷.
• 將彈簧捏入卷軸如上圖 A 點, 按圖示方向拉出紙卷.
1 2
1
2
溶劑槽
真空柵
已用
的紙
A
A
