9. 机器部件
• 計算机界面
• 机算机界面由一個顯示器和一個跟蹤球組成, 操作員用它來了解机器的狀
態, 檔案管理和所有的机器操作.
• 跟蹤球用來移動屏幕上的光標.
• 跟蹤球上的每個按鈕 ( SELECT , NEXT , EXIT ) 用來設置和操作.

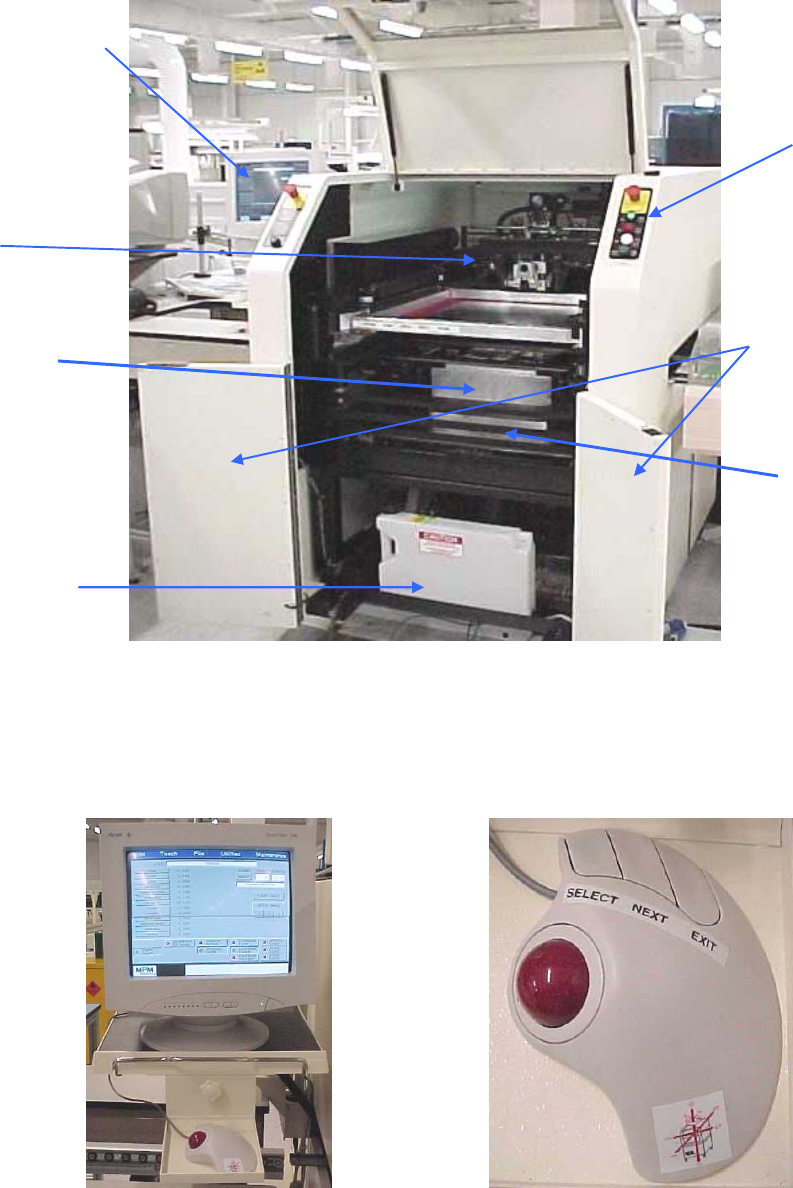

溶劑桶
控制面板
門
計算机
界面
印刷頭
Z 形架
H 形架
5-HR90-7000-011 Page 8 of 51
9. 机器部件

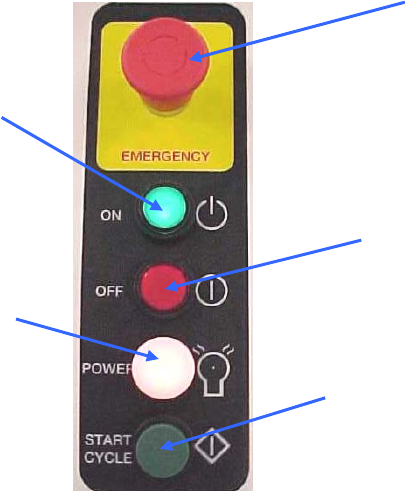

• 控制面板
•
• 緊急開關
• 看第 8 章 – 安全事項
• 開電源按鈕
• 按下開電源按鈕, 電源繼電器按通供電給机器部件. 此時電源指示
燈亮.
• 關電源按鈕
• 按下關電源按鈕切斷机器部件電源, 此時電源指示燈熄滅.
• 電源指示燈
• 當交流電源接通時電源指示燈會亮, 這時主斷路器應在 ON 的位置.
• 開始周期
• 有兩個開始周期按鈕, 机器前面的兩頭各有一個. 它們通常用來啟
動一個印刷周期(假設 PCB 在傳送帶之上).
緊急開關
開電源
關電源
電源指示燈
開始周期
5-HR90-7000-011 Page 9 of 51
9. 机器部件

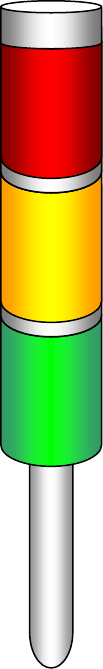

• 燈塔
• 三層的燈塔指示机器的當前狀態.
• 操作員應一直注意燈塔.
• 亮紅燈
• 指示緊急停止狀態.
• 亮黃燈
• 指示不正常(錯誤)的狀態或待命狀態.
• 亮綠燈
• 指示正常操作狀態.
