5-HR90-7000-011 Page 9 of 51 9. 机器部件 • 燈塔 • 三層的燈塔指示机器的當前狀態 . • 操作員應一直注意燈塔 . • 亮紅燈 • 指示緊急停止狀態 . • 亮黃燈 • 指示不正常 ( 錯誤 ) 的狀態或待命狀態 . • 亮綠燈 • 指示正常操作狀態 .

5-HR90-7000-011 Page 8 of 51

9. 机器部件

• 控制面板

•

• 緊急開關

• 看第 8 章 – 安全事項

• 開電源按鈕

• 按下開電源按鈕, 電源繼電器按通供電給机器部件. 此時電源指示

燈亮.

• 關電源按鈕

• 按下關電源按鈕切斷机器部件電源, 此時電源指示燈熄滅.

• 電源指示燈

• 當交流電源接通時電源指示燈會亮, 這時主斷路器應在 ON 的位置.

• 開始周期

• 有兩個開始周期按鈕, 机器前面的兩頭各有一個. 它們通常用來啟

動一個印刷周期(假設 PCB 在傳送帶之上).

緊急開關

開電源

關電源

電源指示燈

開始周期

5-HR90-7000-011 Page 9 of 51

9. 机器部件

• 燈塔

• 三層的燈塔指示机器的當前狀態.

• 操作員應一直注意燈塔.

• 亮紅燈

• 指示緊急停止狀態.

• 亮黃燈

• 指示不正常(錯誤)的狀態或待命狀態.

• 亮綠燈

• 指示正常操作狀態.

5-HR90-7000-011 Page 10 of 51

9. 机器部件

• 印刷頭

• 標准印刷頭有兩套刮刀.

• 印刷頭(背面)也裝有一套触覺感應器, 用來測定印网与刮刀的高度關系.

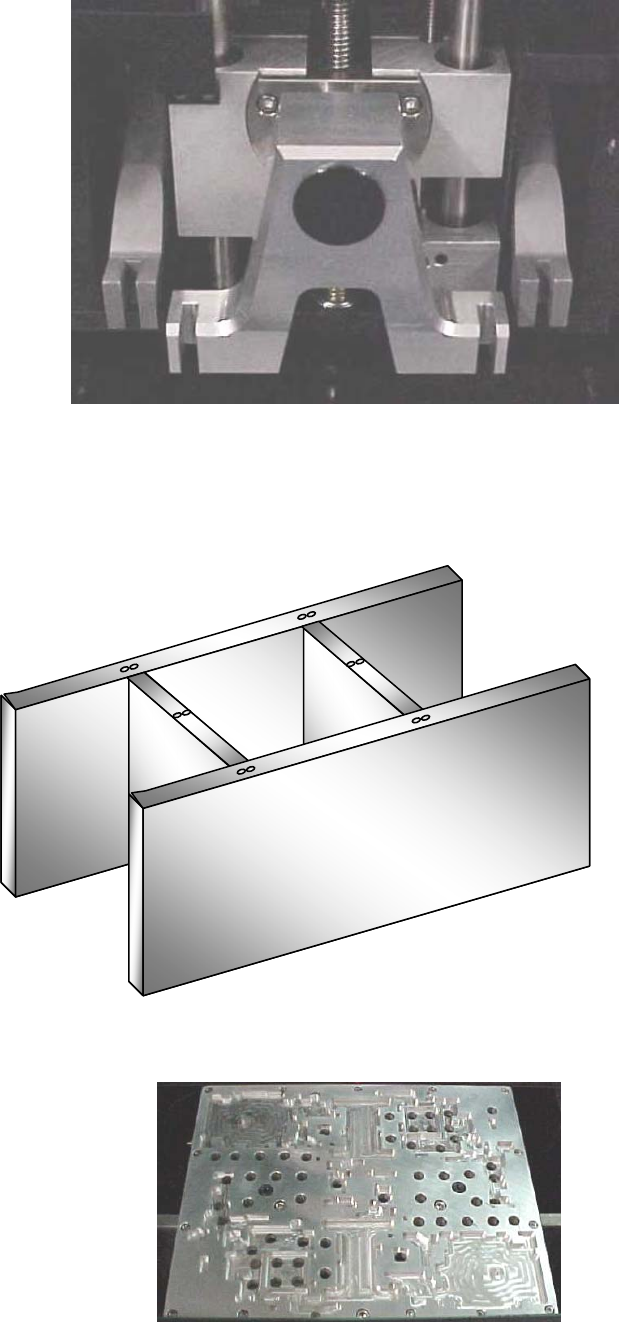

• H-形架

• 用專用的模具時, H 形架固定在 Z 形架上面, 真空滑輪依次鎖緊 H 形架.
