1 自动锡膏搅拌机 用户手册 MIXER520 S 自动锡膏 搅拌机 使用说 明书 非常感谢您选购本产品， 使用前请先仔细 阅读此说明书
1

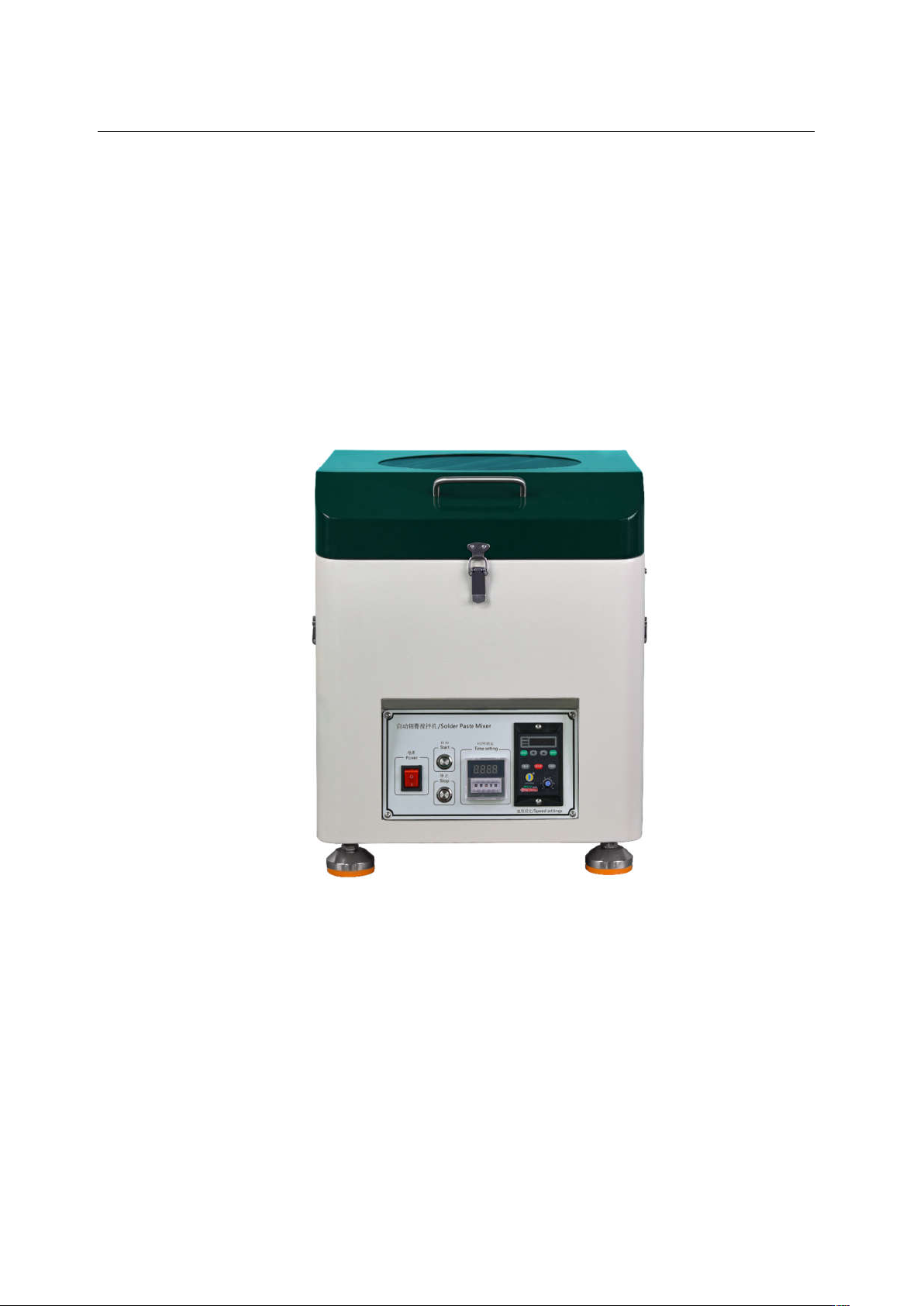

自动锡膏搅拌机用户手册
MIXER520S
自动锡膏搅拌机
使用说明书
非常感谢您选购本产品，使用前请先仔细阅读此说明书
2
一、概述
MIXER520S 自动锡膏搅拌机利用公转产生离心力，配合与公转轴
成 45 度夹角的自转所产生力量，使得位于罐内上端锡膏不断向下运动，
而位于罐底的锡膏由周围向罐上方运动，形成一个旋风漏斗型的搅拌
动作，可以平顺地将锡膏搅拌软化、脱泡及达到适当的黏度，搅拌后
锡膏具有良好的湿润性、均匀的扩散性、绝佳的印刷效果、使回焊时
达到最佳助焊性能。其特点如下：
·
专用控制电路，搅拌时间可调，操作方便。
·
锡膏 45 度放置，沿轴心线方向自转，锡膏不会粘附到罐盖。
·
运行平稳、噪音低，具有搅拌过程中自然回温、均匀搅拌的功效。
·
锡膏罐无需开盖操作，取放方便、安全。
·
具有安全装置，确保人身全。
二、技术参数
型 号
MIXER520S
运转速度
电机转速：1200RPM
一次公转：800-1100RPM；二次自转：400-550RPM
工作能力 0-500 克*2 罐
可接纳锡膏
罐
罐体直径Φ60-Φ67 标配（适合通用 500g 锡膏瓶）
其它规格可以联系我司定制
时间设定 0.01s～99H99s,分秒设置
显示方式 LED 数字显示
功率 额定功率 120W,峰值功率150W
工作电源 AC 220V±10％ 50Hz
外形尺寸 430×420×500mm
机器重量
30kg
3
三、部件组成
四、安装调式
1.
卸去包装,仔细阅读本说明书。双手扶主机底部位置提起主机，以正确的方向，
安放好主机，地面要求坚实平稳。
2.
打开锁扣，掀开机器上盖，用手顺时针转动公转运行装置，同时锡膏罐夹具应
跟随着做相应的自转运动。
3.
确认电源正确及电源开关处于OFF/关的位置，接通电源。
4. 接好主机地线。
观察窗
锡膏罐
安全开关
定时器
调速器
机盖
锁扣
启动按钮
停止按钮
电源开关
脚杯
