SPG EJP6AC-MB-0 4MM-02 4-1-1 -2 1 2 卸下旧的刮刀刃 , 安装新的刮刀刃 ●拧紧扭矩 :194cN·m 塑料刮刀 刮刀刃 変形 刮刀刃 d c b a ●螺栓按 a,b,c, d 的顺序 拧紧到一半后 , 再以同 样的顺序将其完全拧紧。 确认是否有磨损或 破损 ●如有磨损或破损 , 换成新边。 ●所有边都使用后 , 需要更换 刮刀。 ■确认刮刀的直角度 使用不是直角度的刮刀过度进行刮平时 , 会由于 印…
SPG EJP6AC-MB-04MM-02
4-1-1-1
金属刮刀
刮刀刃
螺栓和
小垫圈
刮刀压板
安装刮刀刃和刮刀压板
●螺栓(4个)
拧紧扭矩:194 cN·m
■刮刀的装卸 (→「操作篇」P.2-3-4)
卸下4个螺栓,卸下刮刀压板和刮刀刃
1
2
●螺栓按a,b,c,d的顺序拧紧到一半后,
再以同样的顺序将其完全拧紧。
d
c
b
a
更换
维修保养篇
4-1-1
大致的更换时期是,塑料：约4万次／个(1边约1万次),金属：约20万次／个（1边约10万次）。
使用工具：六角扳手 所需时间：5分钟
刮刀刃的更换
产品名称 型号
金属刮刀L=530
N510047258AA
金属刮刀L=480
N510047259AA
金属刮刀L=370
N510057289AA
金属刮刀L=270
N510047261AA
■刀刃厚度：0.2mm
产品名称 型号
金属刮刀L=370
N510065898AA
金属刮刀L=270
N510065897AA
■刀刃厚度：0.3mm
SPG EJP6AC-MB-04MM-02
4-1-1-2
1 2
卸下旧的刮刀刃,安装新的刮刀刃
●拧紧扭矩:194cN·m
塑料刮刀
刮刀刃
変形
刮刀刃
d
c
b
a
●螺栓按a,b,c,d的顺序
拧紧到一半后,再以同
样的顺序将其完全拧紧。
确认是否有磨损或
破损
●如有磨损或破损,
换成新边。
●所有边都使用后,需要更换
刮刀。
■确认刮刀的直角度
使用不是直角度的刮刀过度进行刮平时,会由于
印压过多发生渗出或桥接。 (→P.3-2-3)
■变形时
●从刮刀支架卸下,防止在平稳的地方,
暂时用重物压在上面。
（大约2周后，即会变平)
●上下反过来使用。
■保管方法
●用布等包裹进行保管。
●卸下刮刀支架,另外保管。
（如果在安装的状态进行保管,会由于湿气等造成劣化）
正常时 变形时
更
换
产品名称 型号
塑料刮刀L=530
N510006653AA
塑料刮刀L=480
N510006652AA
塑料刮刀L=370
N510059717AA
塑料刮刀L=270
N510006649AA
SPG EJP6AC-MB-04MM-02
●螺丝(4个)
后面图
盖子
使用工具：十字螺丝刀 所需时间：3～4分钟
更换过滤器
维修保养篇
4-1-2
产品
名称
鼓风用
过滤器芯
型号
N510065184AA
更换

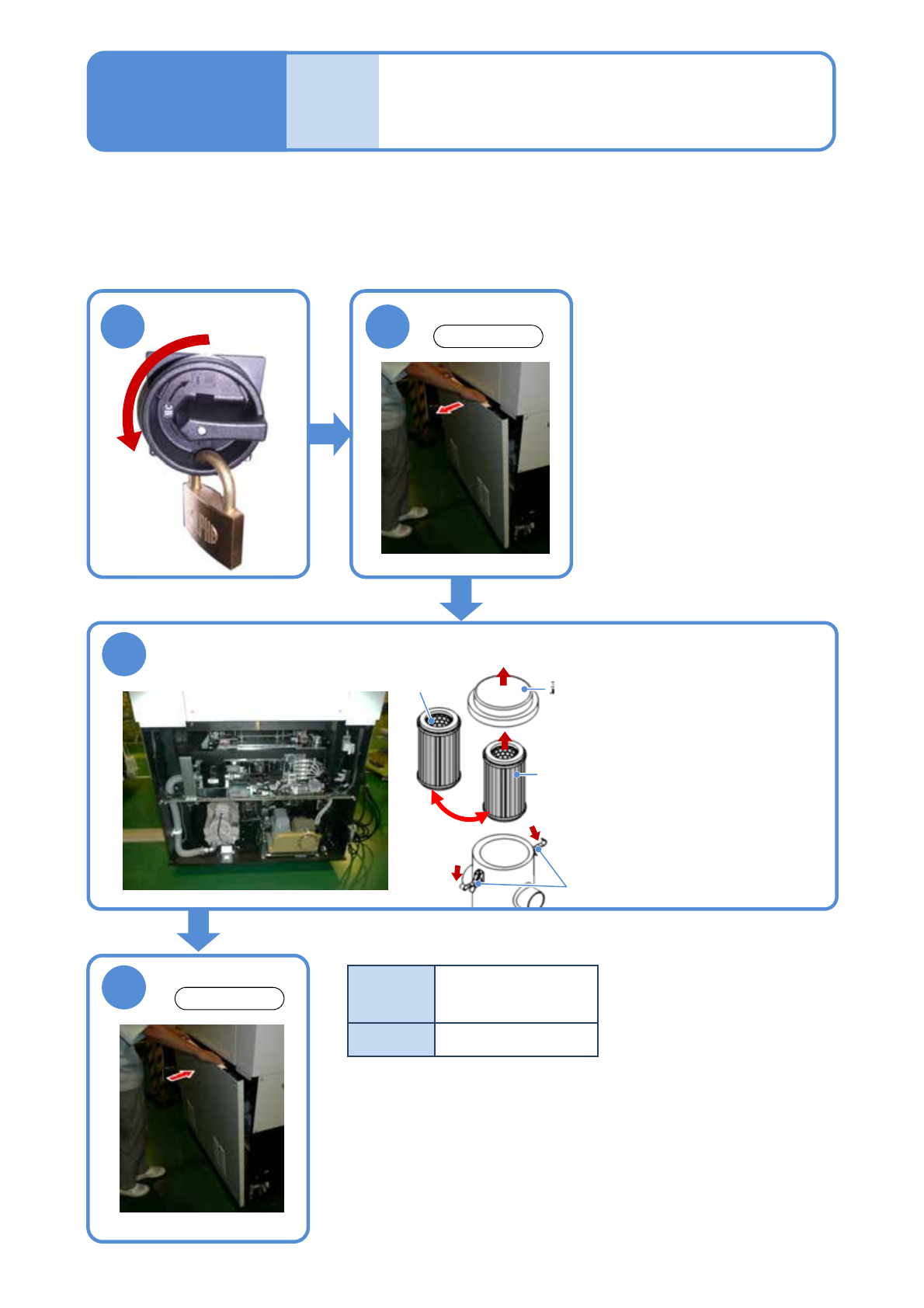

清洁单元过滤器的更换
●在完成清洁单元过滤器的更换后，请
实施计数器复位。
(→P.5-2-1
-2 ■更换后)
1 2
旧的过滤器
3
①
②
①
③
①取下固定挟扣。
②打开盖子。
③取出过滤器。
④安装新的过滤器。
⑤按照相反的顺序组装过
滤器单元
新的过滤器
固定挟扣
4
●螺丝(4个)
后面图
4-1-2-1
