SPG EJP6AC-MB-0 4MM-02 更 换 4-1-2 -2
SPG EJP6AC-MB-04MM-02
●螺丝(4个)
后面图
盖子
使用工具：十字螺丝刀 所需时间：3～4分钟
更换过滤器
维修保养篇
4-1-2
产品
名称
鼓风用
过滤器芯
型号
N510065184AA
更换
清洁单元过滤器的更换
●在完成清洁单元过滤器的更换后，请
实施计数器复位。
(→P.5-2-1
-2 ■更换后)
1 2
旧的过滤器
3
①
②
①
③
①取下固定挟扣。
②打开盖子。
③取出过滤器。
④安装新的过滤器。
⑤按照相反的顺序组装过
滤器单元
新的过滤器
固定挟扣
4
●螺丝(4个)
后面图
4-1-2-1
SPG EJP6AC-MB-04MM-02
更
换
4-1-2-2
SPG EJP6AC-MB-04MM-02
9
8
7
4-1-3-1
更换
蓄电池的更换 1
监视器画面如果显示蓄电池电力降低的提示,请更换蓄电池。
维修保养篇
4-1-3
●重要数据,请事先保存。(→「操作篇」P.2-2-5/ P.2-2-6)
注意

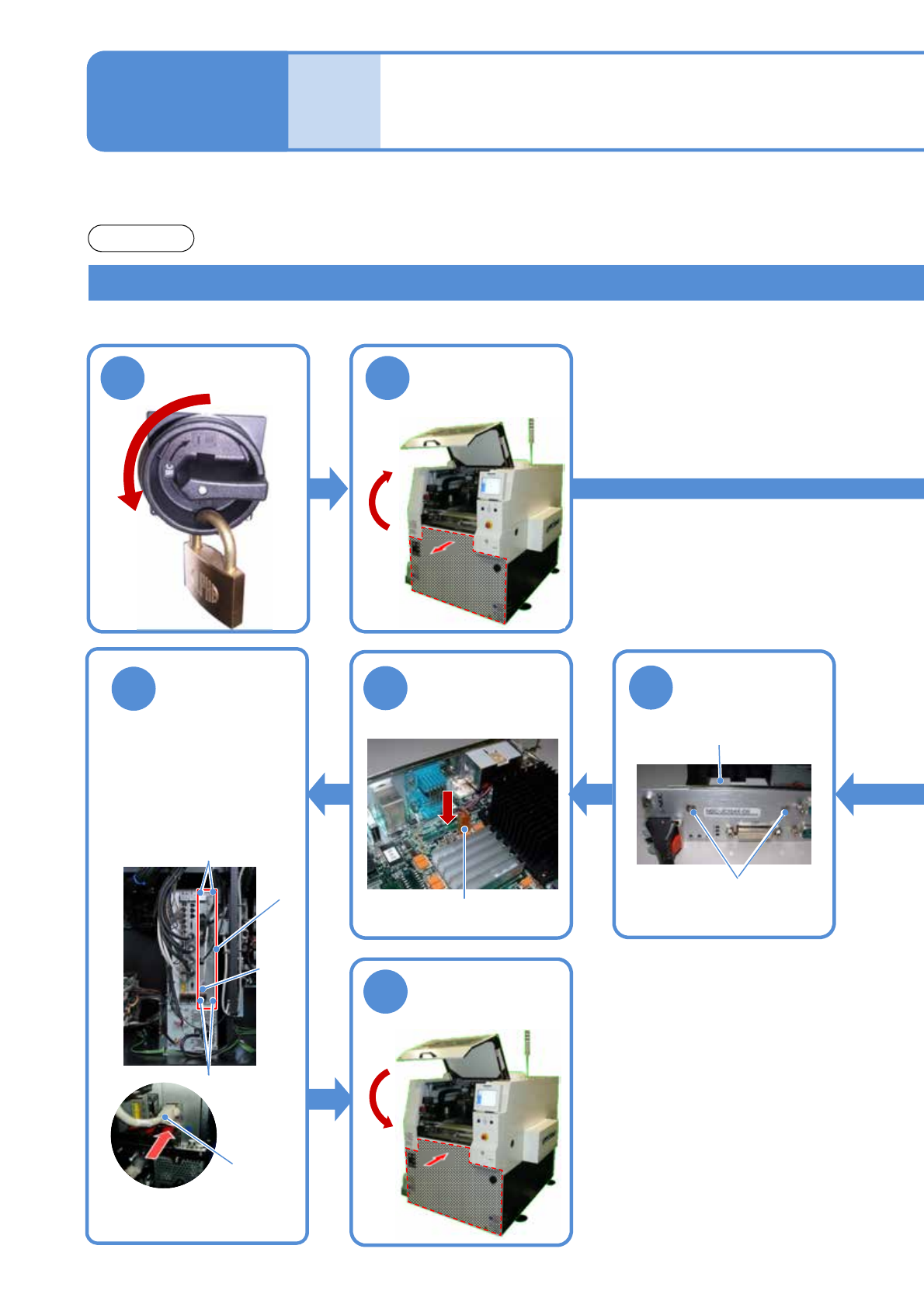

CPU板的蓄电池更换
使用工具：螺丝刀 所需时间：10分钟
安装CPU板
①插入CPU板,把上下杆拉
到内侧设置
②用螺丝固定CPU板
③安装连接器
安装蓄电池的
连接器
连接器
安装蓄电池盒
●螺丝(2个)
●拧紧扭矩:40±4 cN･m
螺丝
CPU板
螺丝
杆
连接器
●螺丝(4个)
螺丝
蓄电池盒
1 2
10
打开安全盖后，
取下前盖
●螺丝(4个)
●螺丝(4个)
安装前盖后，关
闭安全盖
