SPG EJP6AC-MB-04MM-02
6
5
4
3
●顺序 ～ 的操作,在2小时以内完成。
●放热片的尖端部请勿损坏电缆。
No.
型号 蓄电池型号
1. N510042756AA
BR-2/3AC2P同等产品
4-1-3-2
注意
■蓄电池的型号

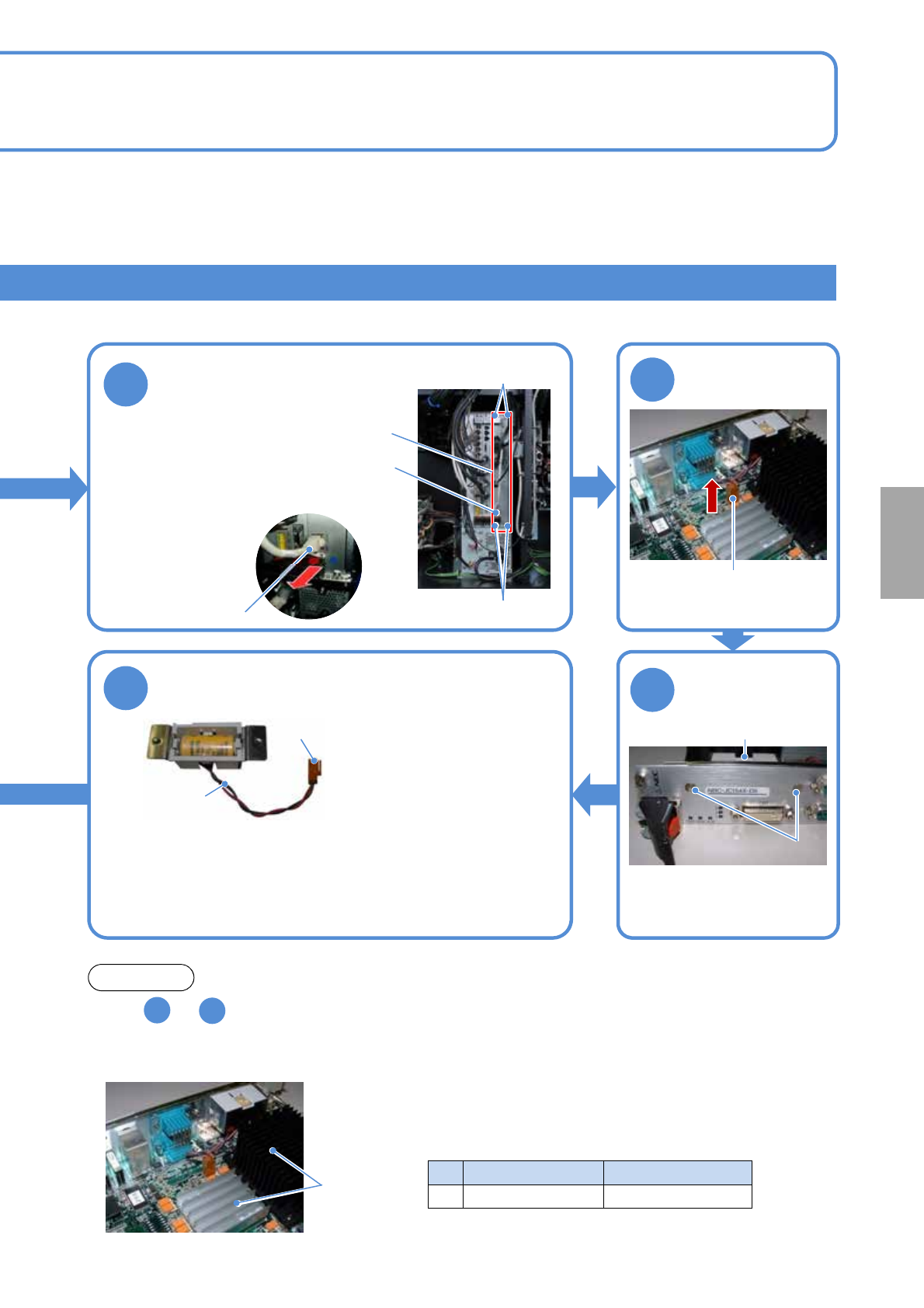

更换蓄电池
卸下蓄电池盒
蓄电池盒
螺丝
卸下蓄电池的
连接器
连接器
连接器
连接头
电缆
螺丝
CPU板
螺丝
杆
●使用蓄电池时,请勿进行下述行为。
(可能发热或引火,破裂)
・禁止+、－端子的短路以及相反插入。
・禁止100℃以上的加热或投入火中。
・禁止加压变形或分解。
●处理电极板时必须采取防静电对策。
放热片
卸下CPU板
①卸下连接器
②卸下固定CPU板的螺丝
③按CPU板上下杆的
按钮(PRESS),把杆往外压,
取出CPU板
●螺丝(4个)
●拧松螺,丝卸下。
●螺丝(2个)
●从蓄电池盒的孔拔出连接头。
●使用与BR-2/3AC2P
同等产品的蓄电池,
把连接头穿过孔。
更
换
1
8
SPG EJP6AC-MB-04MM-02
4-1-3-3
更换
蓄电池的更换 2
NCIO板的蓄电池更换
安装NCIO板
①插入NCIO板,
拉起下部杆进行固定
②用螺丝固定NCIO板
③连接电缆
维修保养篇
4-1-3
NCIO板
螺丝
杆
●顺序 ～ 的操作,在2小时以内完成。
●使用蓄电池时,请勿进行下述行为。
(可能发热或引火,破裂)
・禁止+、－端子的短路以及相反插入。
・禁止100℃以上的加热或投入火中。
・禁止加压变形或分解。
注意
使用工具：螺丝刀、钳子 所需时间：10分钟
连接器
●螺丝(2个)
●拧紧扭矩:
240±20 cN･m
1
5
No.
型号 蓄电池型号
1. N610156136AA
－
1
2
6
7
打开安全盖后，
取下前盖
●螺丝(4个)
●螺丝(4个)
安装前盖后，关
闭安全盖
螺丝
■蓄电池的型号
SPG EJP6AC-MB-04MM-02
4
3
5
4-1-3-4
卸下蓄电池
螺丝
NCIO板
螺丝
杆
捆扎线
卸下NCIO板(N610154417A*)
①卸下连接器
②卸下固定NCIO板的螺丝
③向下按压NCIO板的下杆后，
取出NCIO板
●螺丝(2个)
①卸下电池的连接头
②剪断绑扎线(2处),
卸下蓄电池
连接头
①用绑扎线(2处),把蓄电池安装在NCIO板上
②用蓄电池的连接头连接
●蓄电池使用N610156136AA 。
●绑扎线,必须使用宽度2.5 mm以下,不燃型号UL94V-0的种类。
更换蓄电池
连接器
更
换
蓄电池
捆扎线
NCIO板
