SPG EJP6AC-MB-0 6MM-03 周围设备 的连接 生产线构成 / 接続箇所 6-6-1 维修保养篇 6-6-1 延长传送带 ■连接数量最多在 15 台以下 ( 除 SPG) ●上述生产线构成只为示例，实际构成会因客户生产 线构成、 NPM 以外设备的 配置而有所不同。详细内容 ， 请咨询。 ■设置 NPM-W 时 ( 包含生产线构成、单 体设置 ) ，需要在 NPM-W 生产线的左右两侧设置 拥有延长传送带 ( 选购 件 …
SPG EJP6AC-MB-06MM-03
1 2
6-5
空气管
●附属品
(5 m)
连接管子的下端
空气源的连接
维修保养篇
6-5
使用工具：不要
30SM-TS
(日东工器)
●尺寸：3/8
80PN
(日东工器)
30SM-TS
(日东工器)
●尺寸：3/8
80PN
(日东工器)
警告
●设置后，确实连接电源和空气源
●在打开电源之前，确认电压
(否则，可能会造成触电、受伤)
A部
将空气管连接到设备左侧的A部

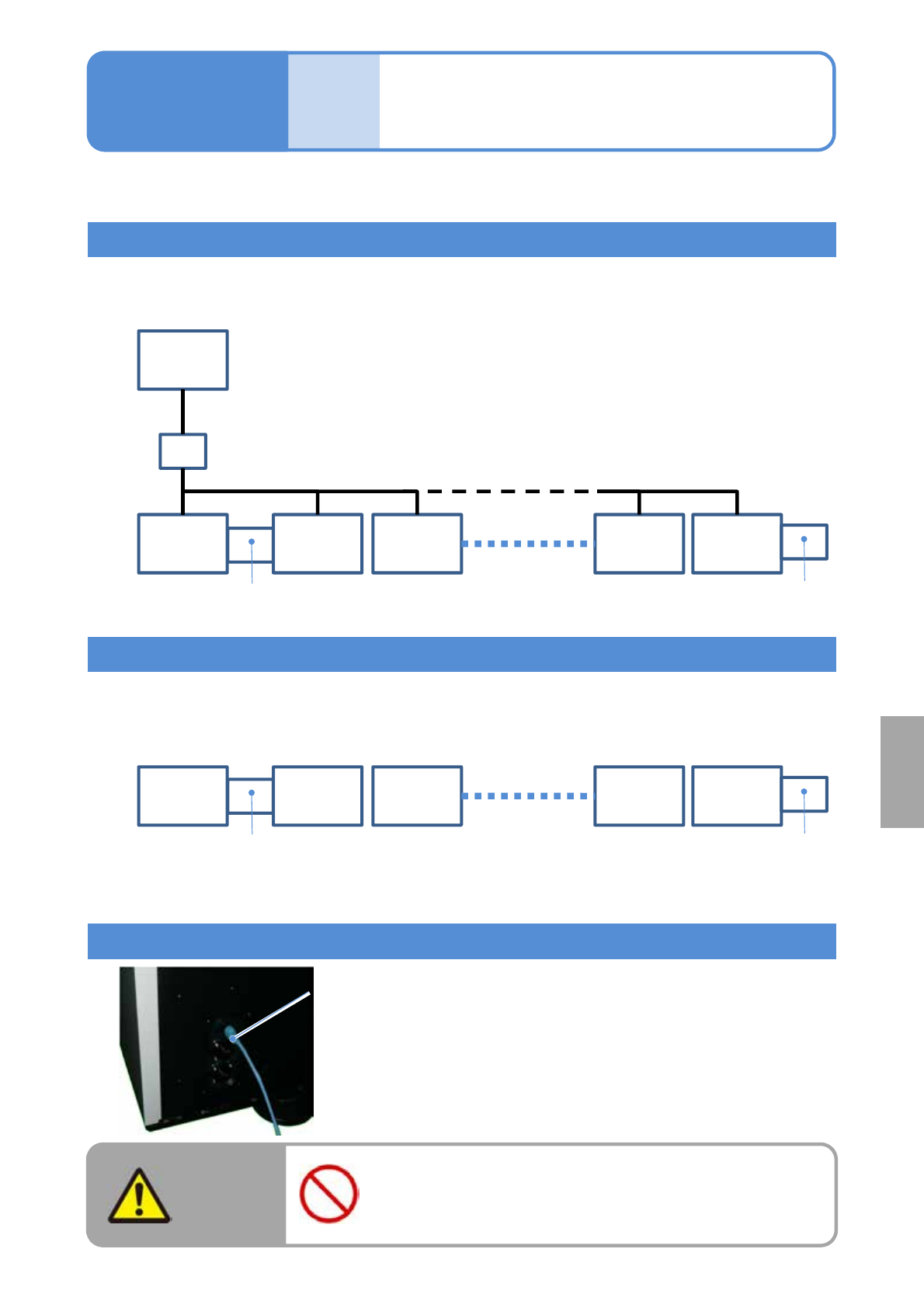

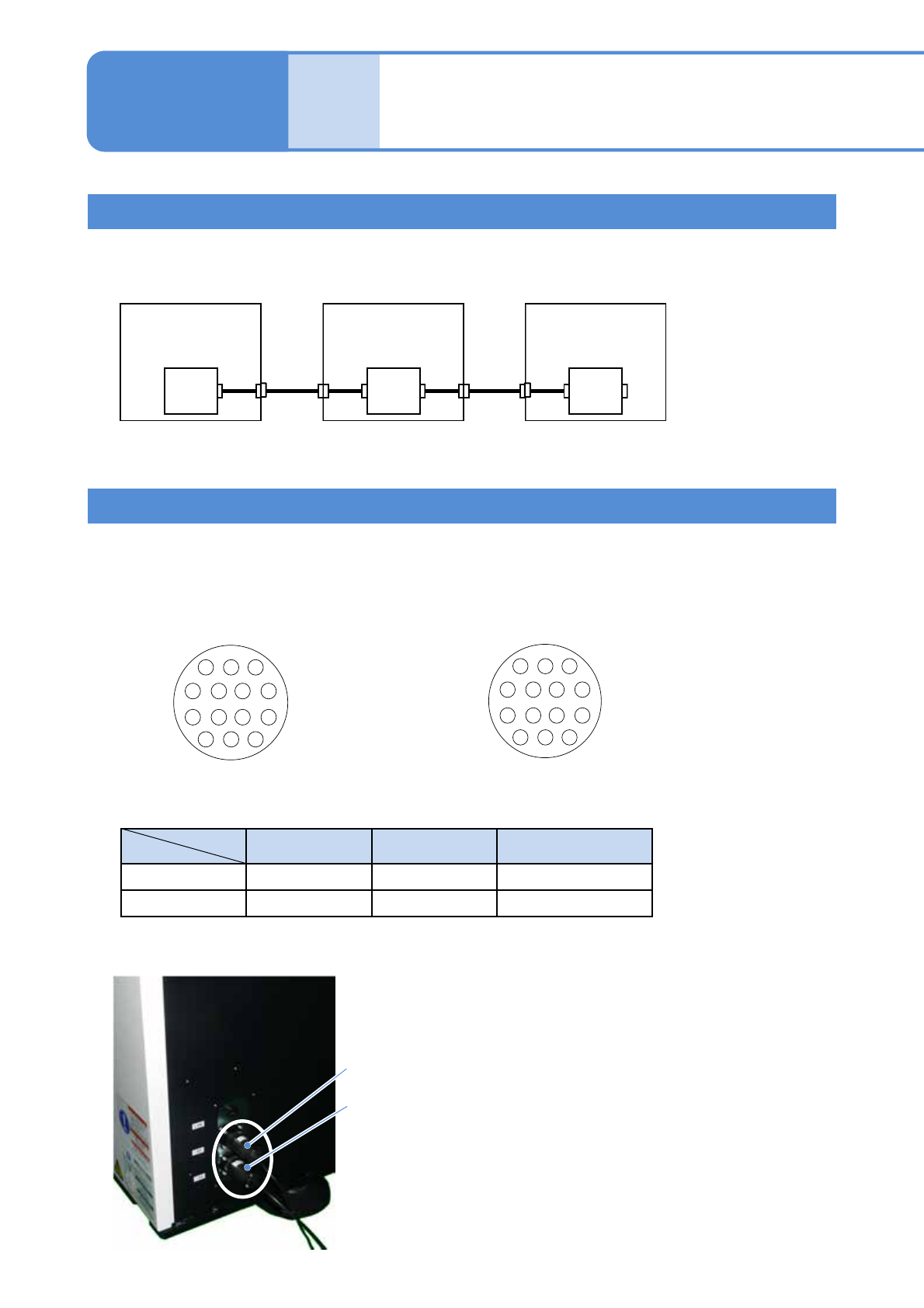

SPG EJP6AC-MB-06MM-03
周围设备
的连接
生产线构成/接続箇所
6-6-1
维修保养篇
6-6-1
延长传送带
■连接数量最多在15台以下(除SPG)
●上述生产线构成只为示例，实际构成会因客户生产线构成、NPM以外设备的配置而有所不同。详细内容，
请咨询。
■设置NPM-W时(包含生产线构成、单体设置)，需要在NPM-W生产线的左右两侧设置拥有延长传送带(选购
件)功能的单元。
连接FA计算机时的生产线构成
连接LNB传送带时的生产线构成
警告
在安装周围机器之前，请勿向设备本体连接电
源和空气源
(否则有触电的危险)
LNB用
FA计算机
HUB
SPG NPM-W
延长传送带
NPM-W NPM-W
■连接数量最多在30台以下(除SPG)
设
置
NPM-W
SPG NPM-D NPM-D NPM-DNPM-D
LNB传送带
延长传送带
■设置NPM-W时(包含生产线构成、单体设置)，需要在NPM-W生产线的右侧设置拥有延长传送带(选购件)功
能的单元。
连接部位
LAN电缆
(前面右侧)
SPG EJP6AC-MB-06MM-03
周围设备
的连接
生产线信号规格
6-6-2-1
维修保养篇
6-6-2
生产线信号
在各设备间，以一根电缆连接前后工序间的基板交接信号
设备 1
设备 2 设备 3
CN01
Control
Box
Control
Box
Control
Box
-XP
-XS
-XP: 至前工序设备的连接器
-XS: 至后工序设备的连接器
1
2
3
47
8
11
14
13
12
3
2
1
74
11
8
12
13
14
SMEMA的连接器属于AMP简易连接型。
■下图是从连接器连接口所看到的连接插头排列
电缆侧连接器端口排列 (雄端口)
连接器 端口 溢放口
电缆侧
AMP 206044-1 AMP 66103-2 AMP206070-1
本机侧
AMP 206043-1 AMP 66105-2 -
■电缆侧和本机侧的零件编号
■SMEMA连接器位置(前面右侧)
连接器的连接端口排列
SMEMA连接器(-XS)
本机侧连接器端口排列 (雌端口)
-XP
-XS
SMEMA连接器(-XP)
