以太网电缆LWS(线性工作站)
6-6-3
维修保养篇
6-6-3

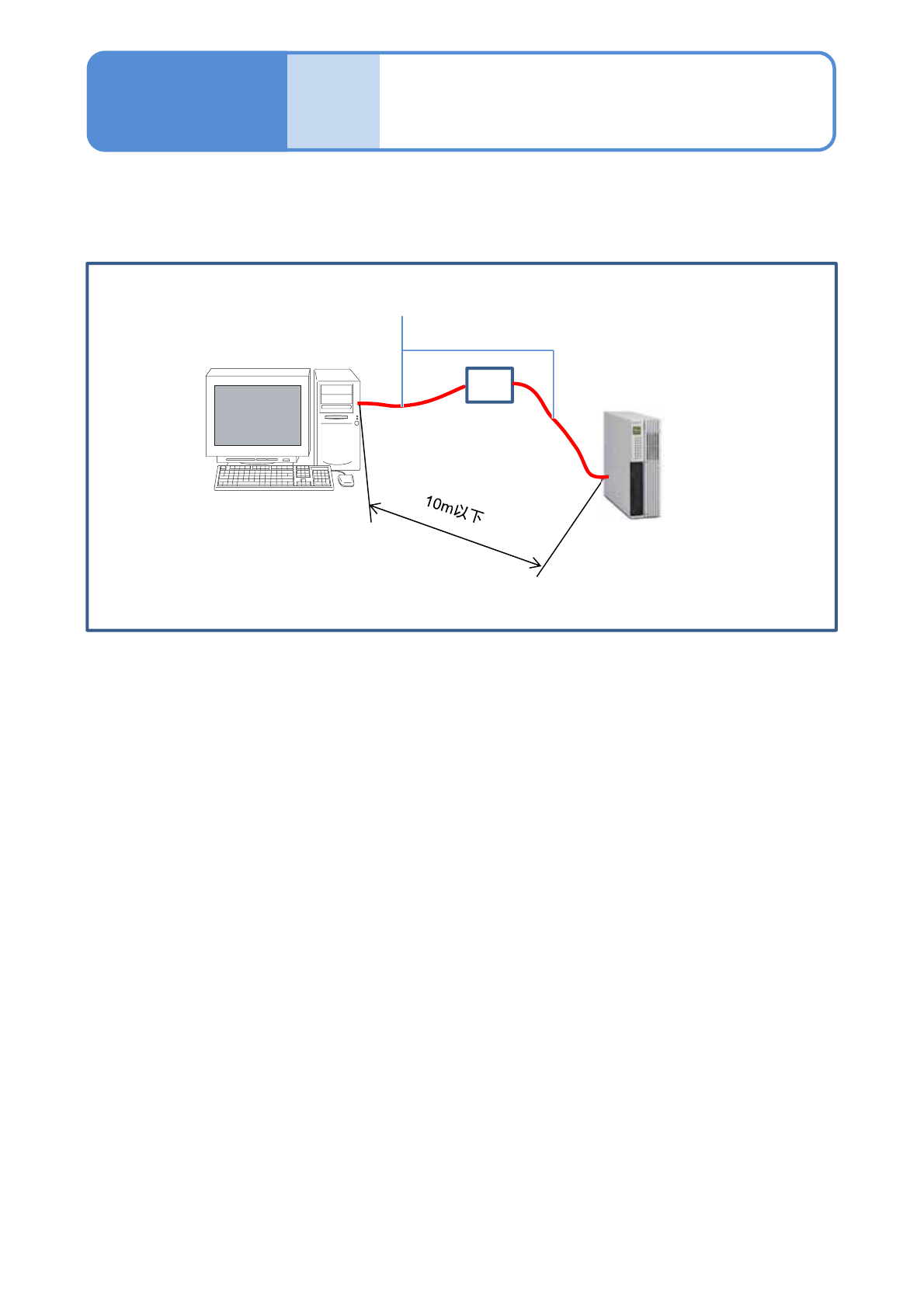

在LWS (Line Work Station) 上，显示客户计算机和LNB用FA计算机通过以太网电缆连接后，积蓄在LNB上的
实绩数据。而且，计算机无需安装专用软件等操作。
以太网电缆
当这个距离超出10 m时，
请与敝公司联络。
计算机(LWS)
LNB用FA计算机
HUB
周围设备
的连接
SPG EJP6AC-MB-06MM-03
6-7-1
设
置
维修保养篇
6-7
温调单元(选购件)的连接
(主机、背面机通用)

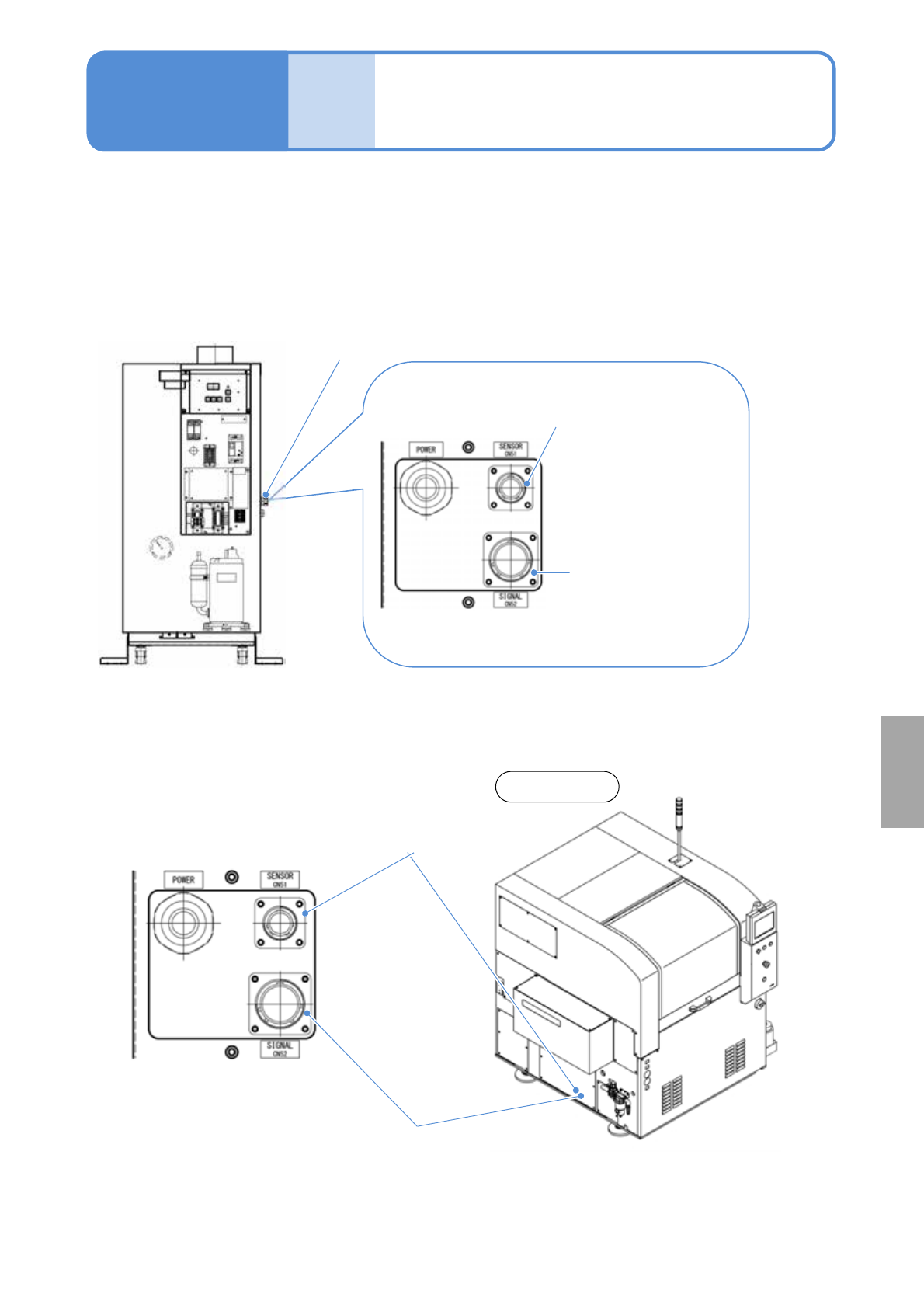

前面侧
固定电线的衬套
(电源电缆的入口)
温度传感器的连接器
(CN51)
用于信号的连接器
(CN52)
CN1
安装了温调单元警报检测&连动
选购件时
温度传感器连接器
●电源连接、电压变更
请参考温调单元的使用说明书。
●温调单元的信号线连接
请按照以下要领连接温度传感器和信号的连接器。
