操作的种类任选一项选择项目 ( 按需要输入的项目 ) 输入数值（按 BS 键 , 进行修正）键 , 进行确定 2 1 3 权限等级、模式、菜单名称显示区域 ●显示中的画面的状态。 ■选择时 ■输入时 1-10-3 -2 回车键 ●结束后按此键。（返回到前一个状态）帮助键 ●显示现在显示中画面的说明。切换顺序是画面左 → 画面右 → 1/2 缩小左。按此键切换确认 1 2 3 副菜单区域 ●各菜单内可以使用的按钮。 …

各部位

名称

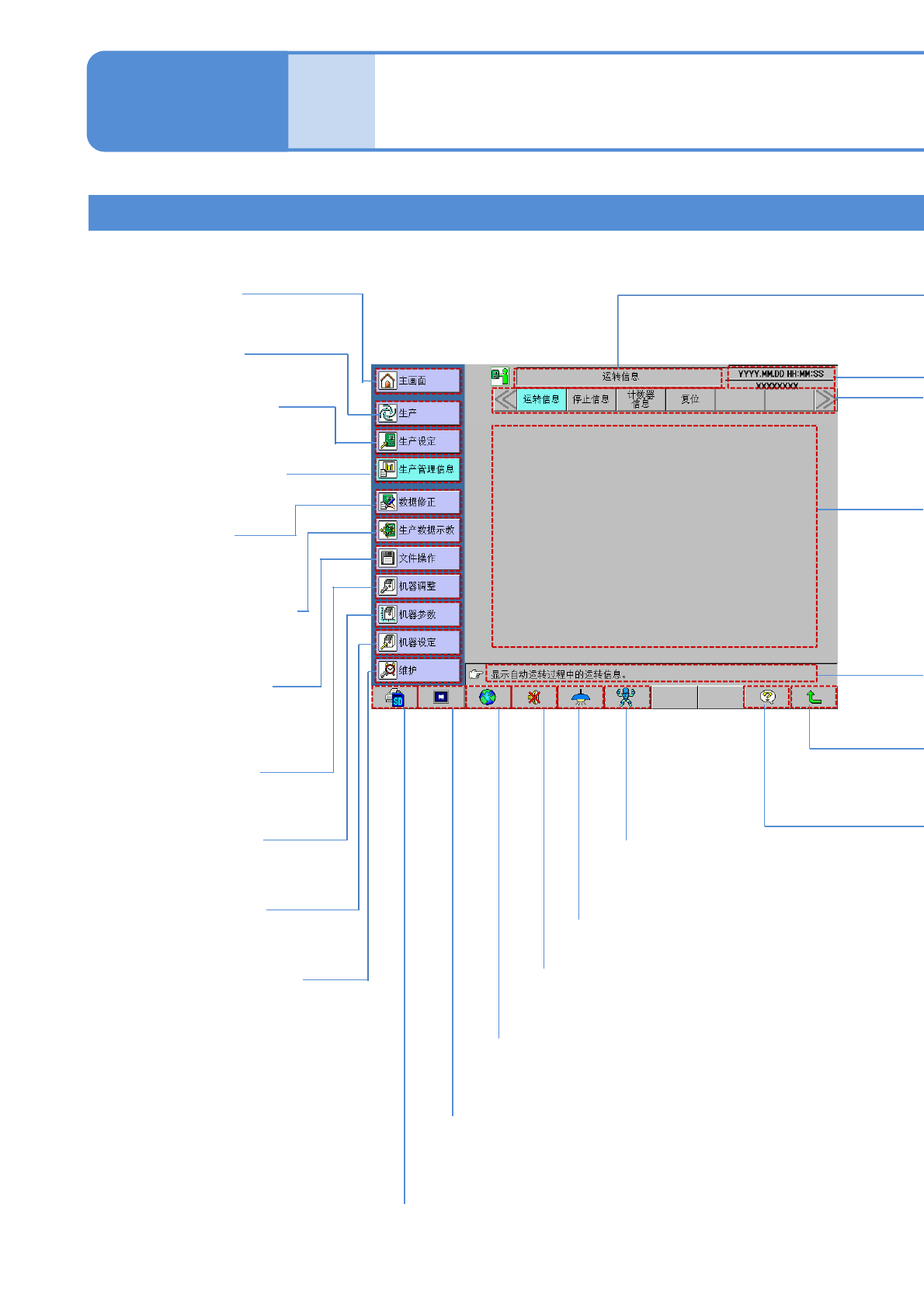

触摸屏

对触摸屏的各项目进行内容说明。

画面保存

●将画面保存在SD卡。

叠印字幕

●识别画面以字幕显示。切换顺序是全体尺寸→1/2缩小右上

→1/2缩小右下→1/2缩小左下→消除。

语言切换

●显示语言的切换顺序是,日文→中文→英文。

警报器停止

●停止呼叫中的警报器。

操作按钮的种类

●显示主菜单。

●开始自动生产。

●确认生产所必须的

设定和动作。

●显示从自动生产所得

信息。

●作成和编辑

生产数据。

●基板识别、网板识别、

印压校正。

●生产数据、机器

参数的保存和读取。

●确认和调整

设备各部位的动作。

●变更和设定

设备的基准值等。

●不依赖生产数据

设定设备的状态。

●确认日常维修保养检查。

1-10-3-1

1-10-3

内部照明

●点亮或熄灭内部照明。

支持菜单

●显示支持菜单画面。(只在主画

面面、生产中画面下有效)

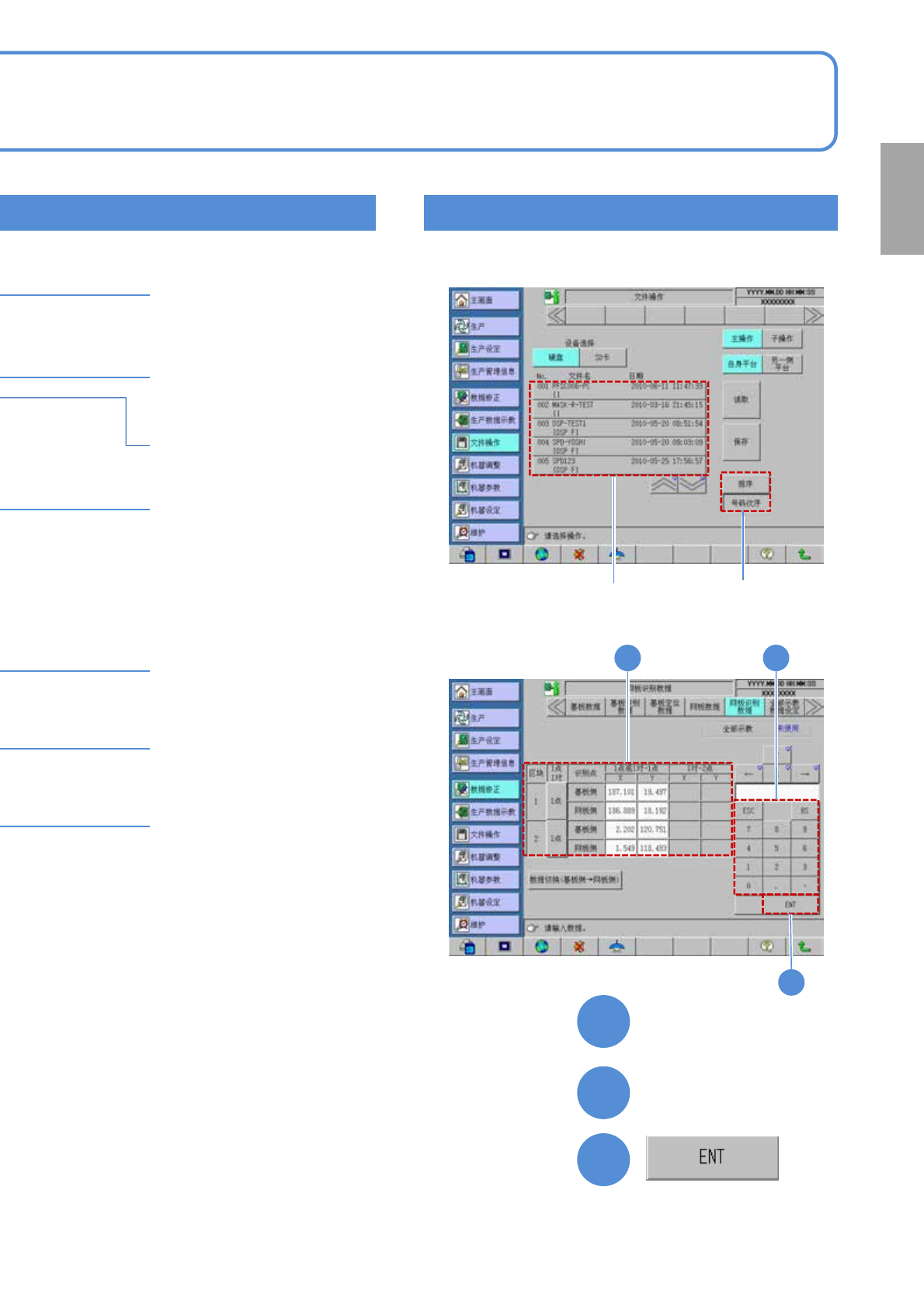

操作的种类

任选一项

选择项目

(按需要输入的项目)

输入数值

（按BS键,进行修正）

键,进行确定

权限等级、模式、

菜单名称显示区域

●显示中的画面的状态。

■选择时

■输入时

1-10-3-2

回车键

●结束后按此键。

（返回到前一个状态）

帮助键

●显示现在显示中画面的说明。

切换顺序是画面左→画面右→

1/2 缩小左。

按此键切换

确

认

副菜单区域

●各菜单内可以使用的按钮。

状态区域

●操作导向等。

状态显示、按钮、

提示区域

●现在作业的状态和内容。

年月日时间、数据名称

显示区域

1-10-4

各の

名前

1-10-4

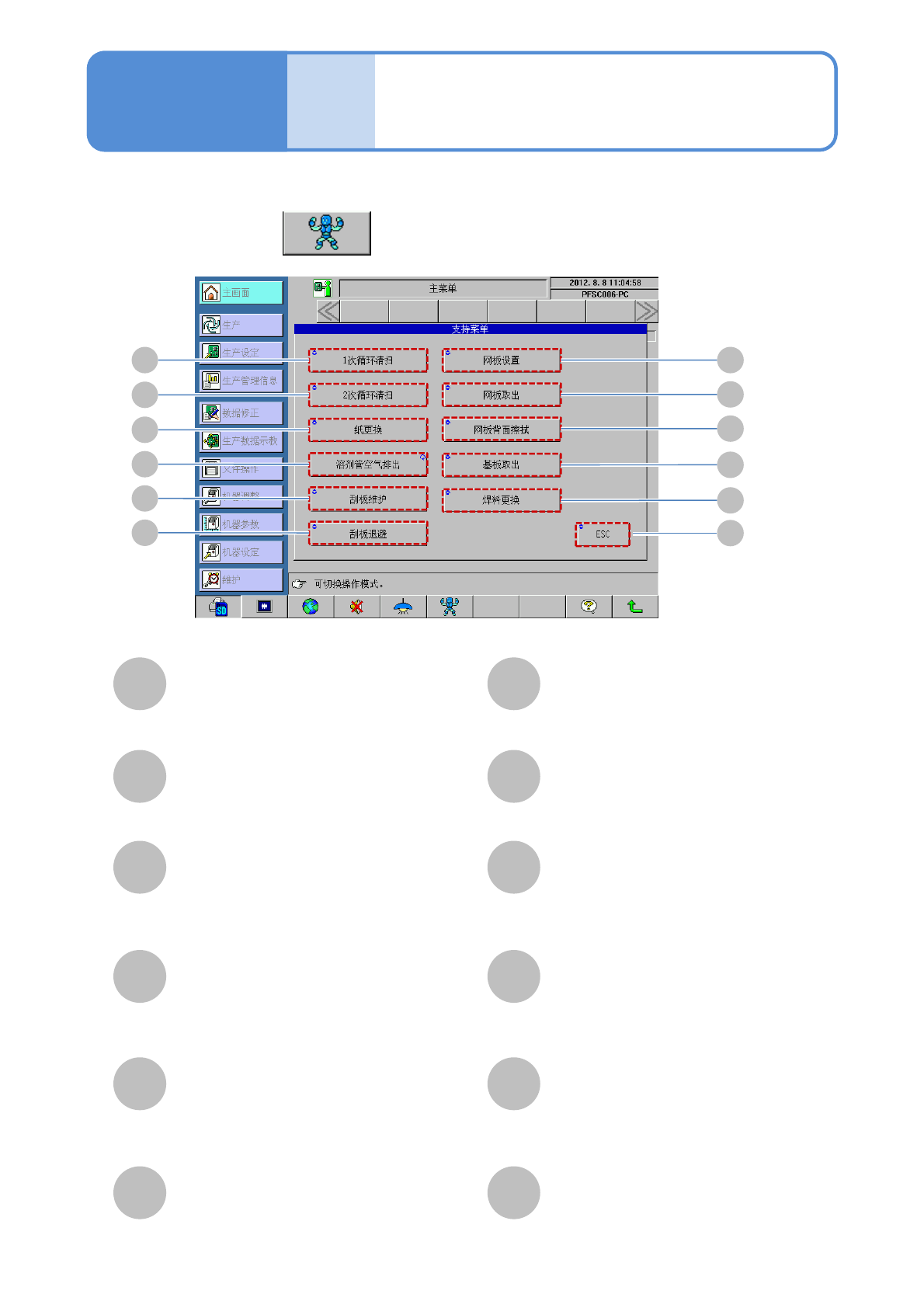

主画面、生产中画面

1次循环清扫

●在设备停止状态下,对网板执行1往返

的清洁。

2次循环清扫

●在设备停止中, 对网板执行2往返的清洁。

纸更换

●将清洁单元移动到前侧, 以便更换无

尘纸。

溶剂管空气排出

●向溶剂罐供给溶剂时,驱动泵,以便排出

配管内的空气。

刮板维护

●向前移动刮板头,以便对刮板进行保养

作业。

刮板退避

●使刮板移动到原点位置。

网板设置

●设置网板。

网板取出

●将把网板夹具设置为OFF,以便拆卸下

网板。

网板背面擦拭

●将清洁单元移动到设备内侧,以便清扫

网板背面。

基板取出

●驱动基板搬送传送带,以便抽取传送带

上的基板。

焊料更换(选购件)

●将焊料容器移动到更换位置,以便更

换自动焊料供给单元的焊料容器。

ESC

●结束辅助菜单。

各部位

名称

支持菜单
