SPG EJP6AC-MB-0 3MM-03 维修保 养的 要点 润滑油枪的构成 由以下 5 个单元构成。 ●将喷嘴完全固定在主体。 ●吸管、喷嘴 1 、喷嘴 2, 请根据加油位置替换安装。 喷嘴先端部的夹持力过大时 , 请调整。 用扳手保持六角形部 用活动板子转动尖端部 1 2 润滑油枪的调整方法 喷嘴 1 喷嘴 2 油筒 油筒芯 (400 g ) 润滑油注射器 有关润滑油枪 1 3-1-1 -1 维修保养篇 3-1-1 吸管 拧紧 …
3
Maintenance
-6
每3000～6000小时保养
-6-1
CPU箱风扇过滤器的清扫
-6-2
保护盖开闭部铰链、调节器支点的润滑油
添加
-5
每1500小时保养
-5-1
刮刀头上下驱动部的润滑油添加
-5-2
基板定位升降机的润滑油添加
-5-3
识别/清扫单元的润滑脂添加
-5-4
XY工作台的润滑油添加
-5-5
刮刀轴线性轴承的润滑油添加
-5-6
自动宽度调整轴(线性轴承／滚珠丝杠)的
润滑油添加
-5-7
温调单元(选购件)的检查
(主机、背面机通用)
-4
每560小时保养（每月1次）
-4-1
各气压的确认
-4-2
基板传送皮带的检查
-4-3
基板检测传感器的清扫
-4-4
XY工作台(滚珠丝杠)的润滑油添加
-4-5
刮刀轴、刮刀上下轴滚珠丝杠的润滑油
添加
-4-6
识别单元(滚珠丝杠)的润滑油添加
-4-7
基板定位升降机的润滑油添加
-4-8
保护盖安全开关的检查
-4-9
安全盖的清扫
-4-10
真空泵过滤器的清扫
-4-11
信号塔的检查方法
-4-12
温调单元(选购件)
(主机、背面机通用)
-1
维修保养要点
-1-1
有关润滑油枪
-1-2
添加润滑油的要点
-1-3
螺丝的拧紧扭矩
-2
每24小时保养（日常）
-2-1
MR单元的检查(工作前)
-2-2
溶剂容器的检查(工作前)
-2-3
刮刀的确认(工作前)
-2-4
刮刀单元的清扫(工作结束前)
-2-5
基板定位升降机的清扫(工作结束前)
-2-6
基板上按压托板(选购件)的清扫(工作结束前)
-2-7
网板识别照明玻璃盖的清扫(工作前)
-2-8
焊料剩余量检测传感器(选购件)
-2-9
喷嘴填料的确认(选购件)(工作前)
-2-10
喷嘴填料的清扫(选购件)(工作前)
-2-11
温调单元(选购件)结露水排水器的
排水确认(主机、背面机通用)
-3
每140小时保养(每周1次)
-3-1
网板清洁吸引部的清扫
-3-2
彩色触摸屏和温调单元(选购件)的清扫
-3-3
焊料接收盘的清扫(选购件)
定期检查
SPG EJP6AC-MB-03MM-03
维修保
养的
要点

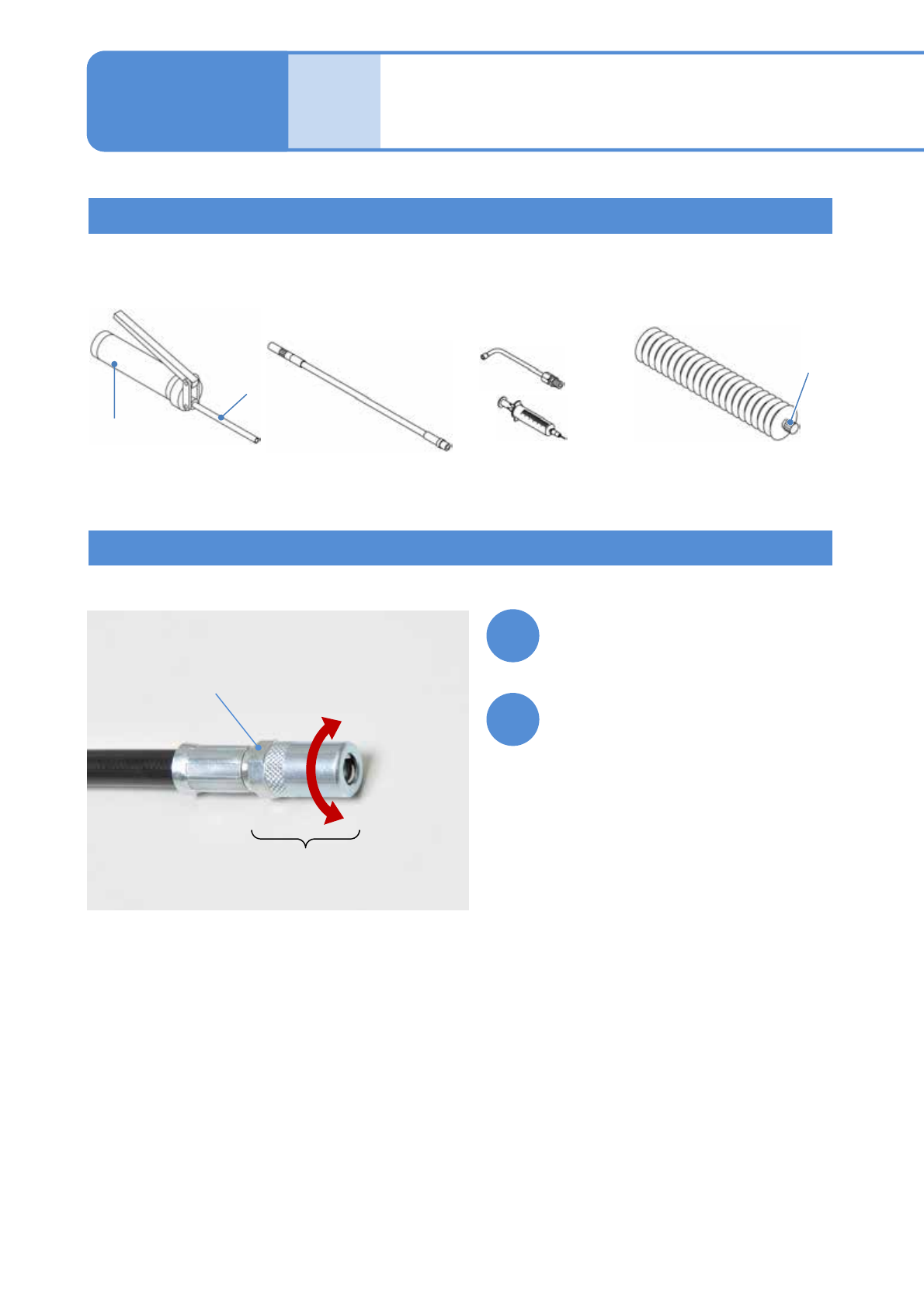

润滑油枪的构成
由以下5个单元构成。
●将喷嘴完全固定在主体。
●吸管、喷嘴1、喷嘴2,请根据加油位置替换安装。
喷嘴先端部的夹持力过大时,请调整。
用扳手保持六角形部
用活动板子转动尖端部
1
2
润滑油枪的调整方法
喷嘴1
喷嘴 2
油筒
油筒芯 (400g)
润滑油注射器
有关润滑油枪 1
3-1-1-1
维修保养篇
3-1-1
吸管
拧紧
拧松
先端部
六角形部
盖子
润滑油枪
SPG EJP6AC-MB-03MM-03

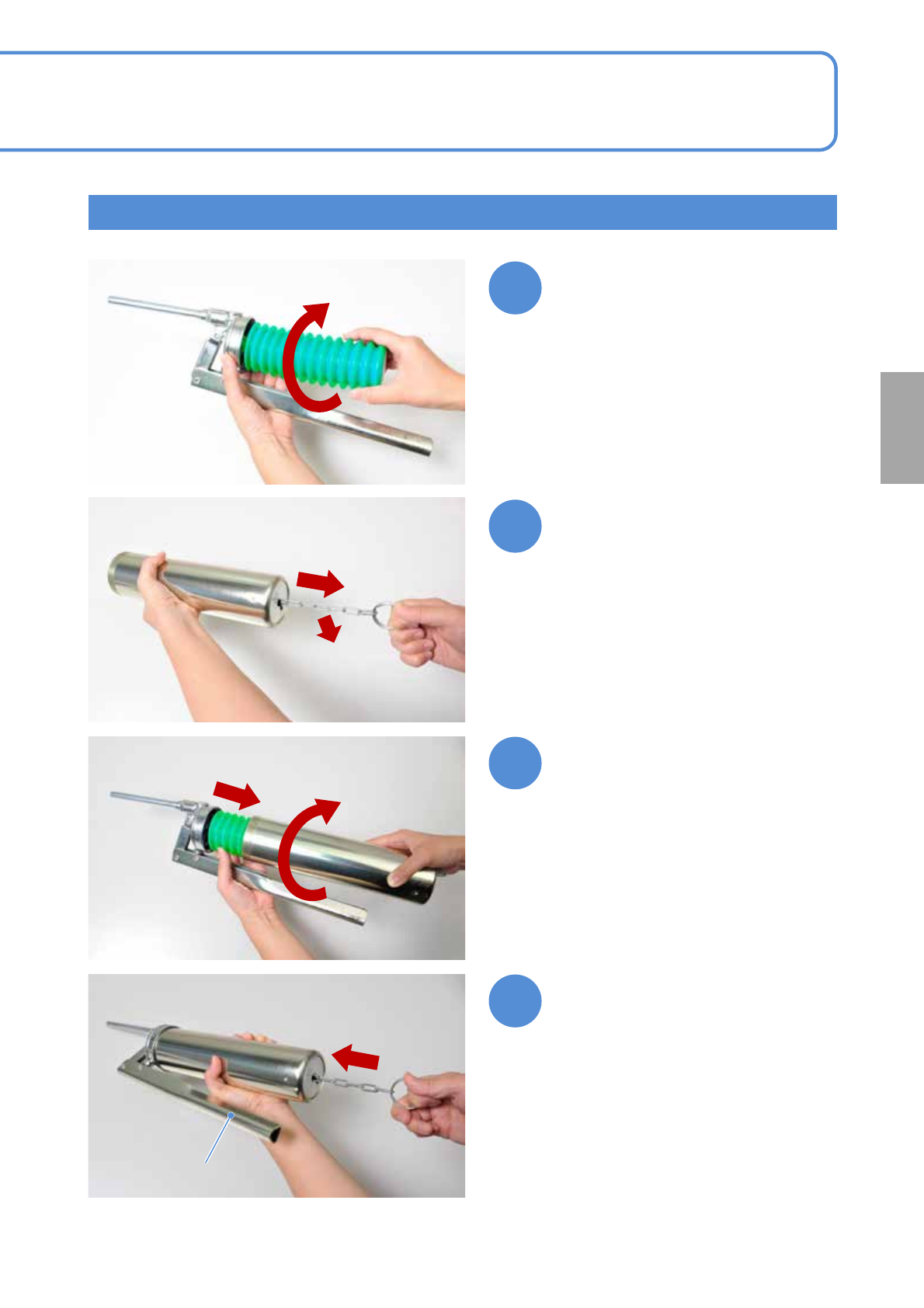

油筒芯的安装方法
2
3
4
1
打开油筒芯的盖子,
插入卸下油筒状态的主体内
●完全插入。
(若不完全插入,会漏出润滑油)
拉出油筒的链子,上锁
套上外壳的油筒,
把油筒完全插入主体
从油筒孔把链子收起,
插入油筒内
●压杆2、3次,确认是否从喷嘴压出润滑
油。
3-1-1-2
①
②
②
①
杆
定
期
检
查
