SPG EJP6AC-MB-03MM-03
每24小
时保养
维修保养篇
3-2-9
3-2-9

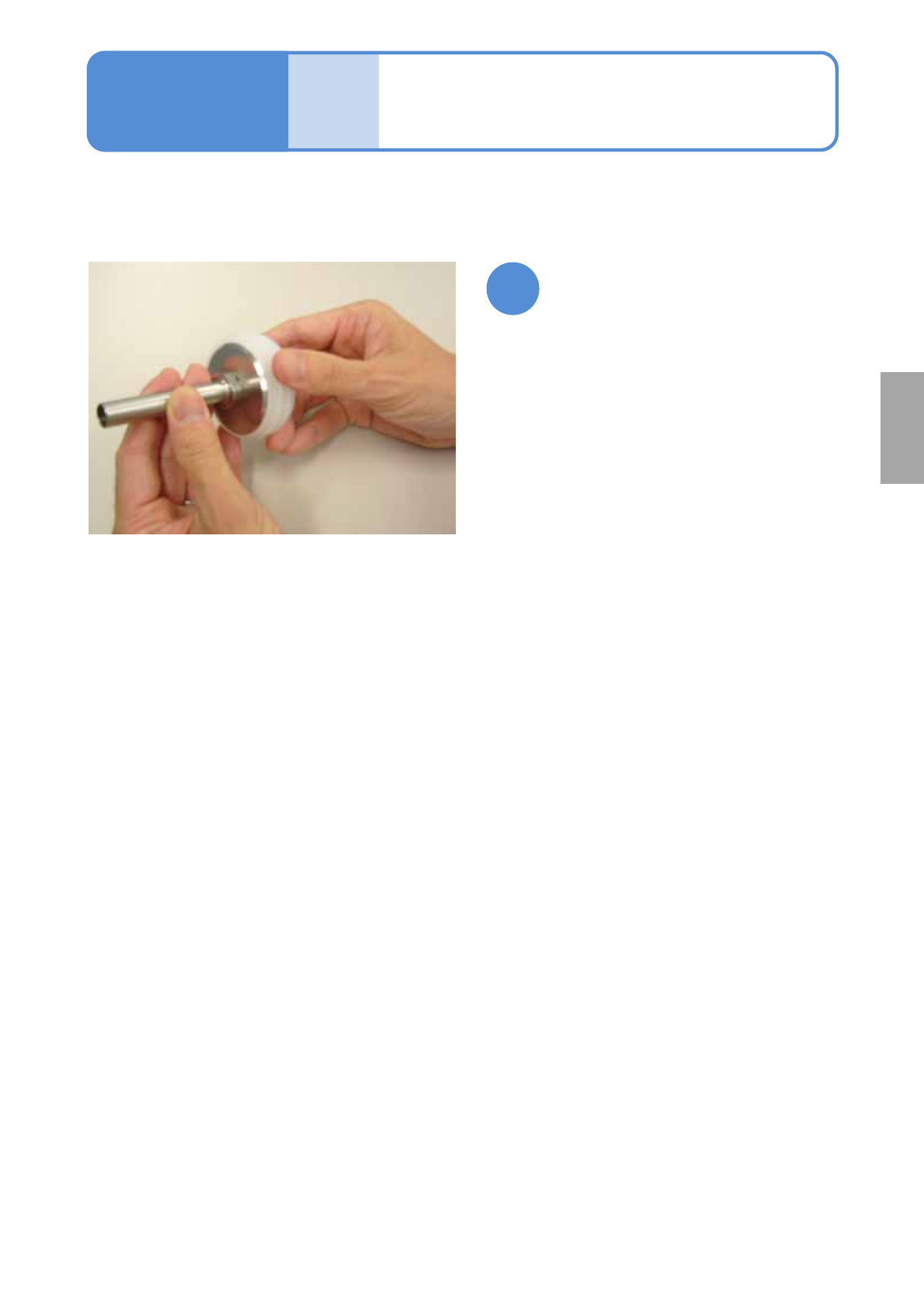

喷嘴垫圈的确认(选购件)(工作前)
确认喷嘴垫圈是否发生磨损或损伤。
使用工具:棉纱布等 所需时间:1~2分钟
1
通过观察与碰触来确认是否发生
磨损或损伤
■当发现磨损或损伤时
更换喷嘴垫圈
●喷嘴垫圈的更换方法(→P.4-1-5)
每
24
小
时
保
养
定
期
检
查
SPG EJP6AC-MB-03MM-03
每24小
时保养
维修保养篇
3-2-10
3-2-10

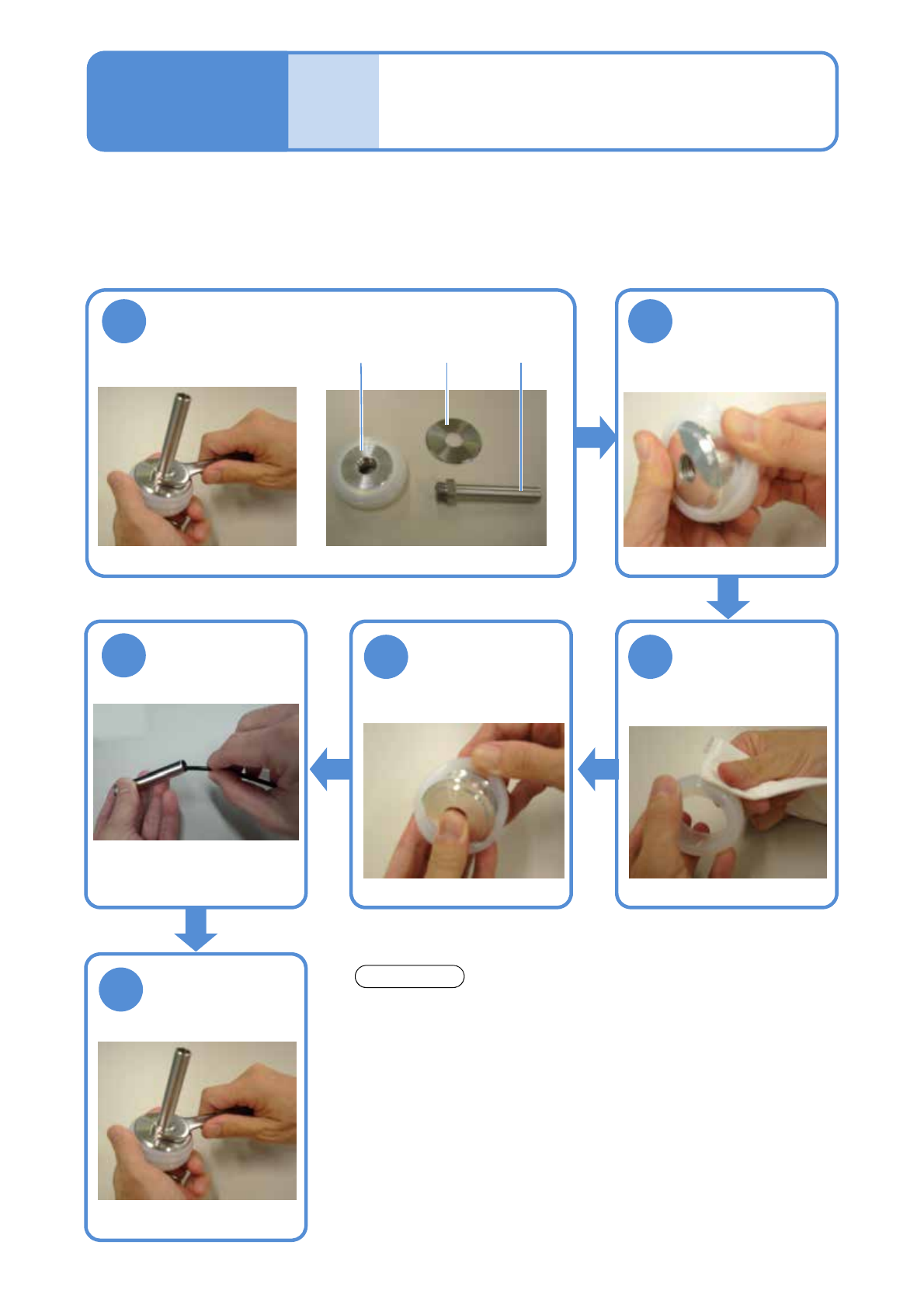

喷嘴垫圈的清扫(选购件)(工作结束前)
使用工具:扳手、棉纱布等 所需时间:10分钟
1
取下喷嘴后，再取下套环与支座
2
从支座上取下喷
嘴衬垫
3
用棉纱布清扫喷
嘴垫圈
4
将垫圈安装到支
座上
6
合起套环与支座后，
安装喷嘴
喷嘴的拧紧扭矩:
3500 cN･m
5
清扫喷嘴内部
●用棒状物清除喷嘴内的焊
料后,再用气枪清扫干净。
●碰触焊料锡膏之前，请先仔细阅读焊料锡膏制造商的说
明,然后再按照说明进行。
注意事项
支座 套环 喷嘴
SPG EJP6AC-MB-03MM-03
3-2-11
每
24
小
时
保
养
定
期
检
查
每24小
时保养

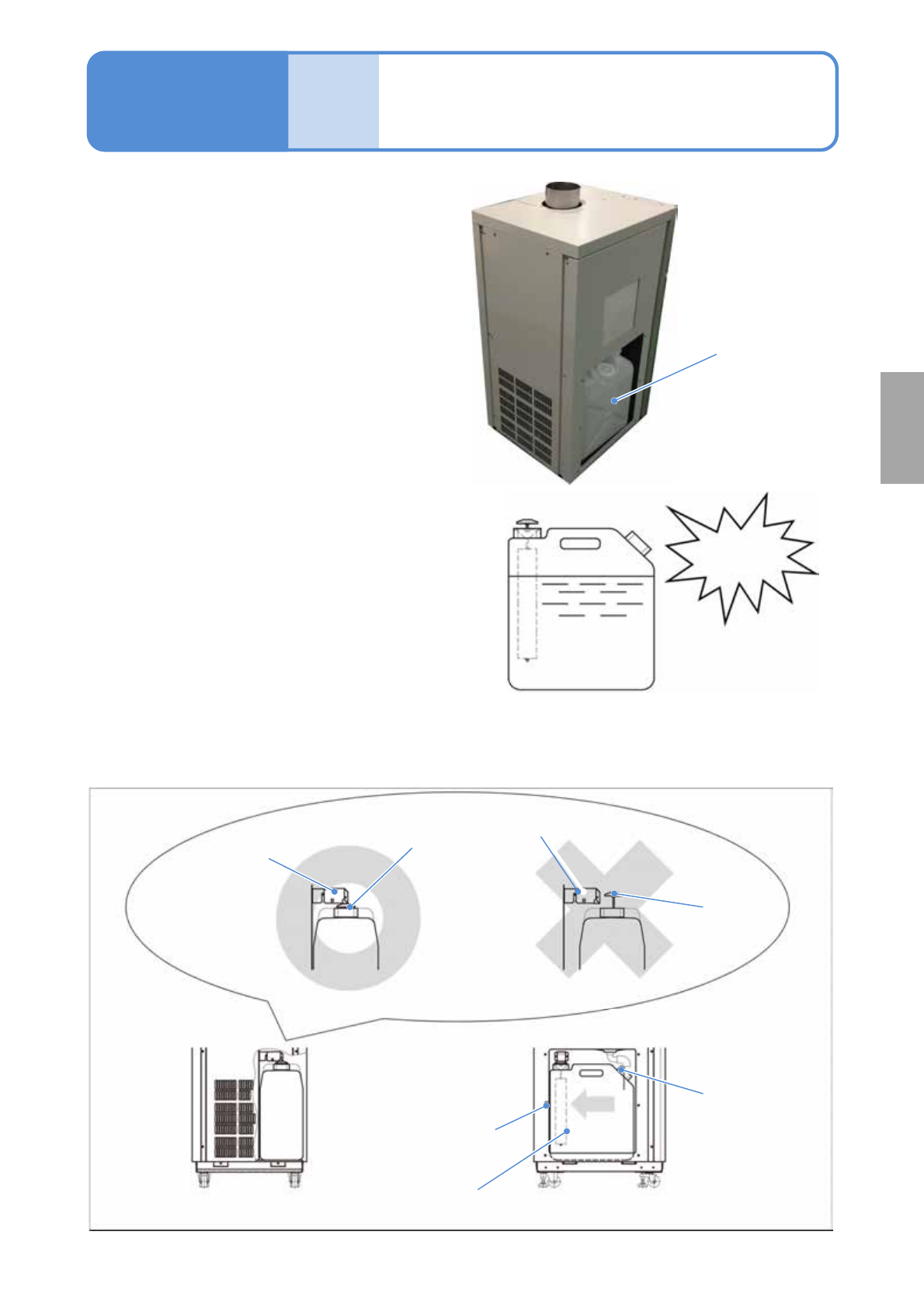

温调单元(选购件)结露水排水器的
排水确认(主机、背面机通用)
■结露水的排水方法
排水的容器中有一定量的水积存的话会
自动停止运转。
要排掉水时，必须要停止运转后，取出
排水的容器进行排水。不是这样操作的
话，可能导致漏水。
■排水的容器的设置方法
设置排水的容器时，请在排掉水后，按
照以下注意事项设置到正规的位置。设
置不良的话，可能会造成漏水或排水容
器报警动作的不良。
STOP
满水停止杆
浮动板
容器检测杆
链子
排水的容器
满水停止杆
浮动板
背面图 左侧面图
①排水管的链子要放在容器的口内。
②满水停止杆应在浮动板的上面。
③放置容器时要使容器推压住检测杆
。
排水的容器
