NPM-D3 EJM6DC-MB-06M-0 7 6-3 -3 对 Y 轴线性导轨添加润滑脂 ●使用润滑脂 :LCG100 ●按照下述步骤，对驱动侧 a 、 b 的 2 处以及从动侧的 1 处润滑脂 注入口添加润滑脂。 ① 拧松 润滑脂枪尖端，插进润滑脂注入口 后，在按压的 同时紧固。 ( 参照步骤 的图 1) ②执 行 1/2 抽吸。 ( 约 0.5 cm 3 ) ③ 用手使 Y 轴移动 100mm 。 ④ 实施 两次步骤②和③。 ⑤…
NPM-D3
EJM6DC-MB-06M-07
6-3-2
顺序
警告
使用心脏起搏器的人员请勿靠近直线马达部
(由于磁力造成错误动作，可能受伤)
每
5
6
0
小
时
保
养
定
期
检
查
8
对X轴线性导轨添加润滑脂
●使用润滑脂:LCG100
●为防止润滑脂掉落到识别装置的玻璃面上，请事先将X轴移动到供
给部方向再进行作业。
●请注意勿使润滑脂枪的尖端被直线马达的磁力吸住。
(X轴直线马达的定子(磁石)的保护盖可能会变形)
●按照以下顺序，从上下4处润滑脂注入口进行润滑脂添加。
① 拧松润滑脂枪尖端，插进润滑脂注入口后，在按压的同时紧固。
(参照图1)
②执行1/4抽吸。(约0.25cm
3
)
③ 用手使X轴移动100mm。
④ 实施两次步骤②和③。
⑤倾斜润滑脂枪尖端，排除内压，拧松尖端后取出。(参照图2)
⑥ 在注油后擦拭干净附着在润滑脂注入口上的润滑脂。
●润滑脂注入口位置 上下4处
润滑脂注入口
润滑脂注入口
润滑脂注入口
润滑脂注入口
①移动固定块，使润滑脂
注入口的尖端移动到轨
道孔中心附近
移动
②将卡口
插进润滑
脂注入口
●调整润滑脂注入口的位置。
7
卡口
轨道孔中心
润滑脂注入口尖端
固定块
扩宽
窄缩
图1
内压
图2
拧松
插进
在按压的同时紧固
夹紧
NPM-D3
EJM6DC-MB-06M-07
6-3-3

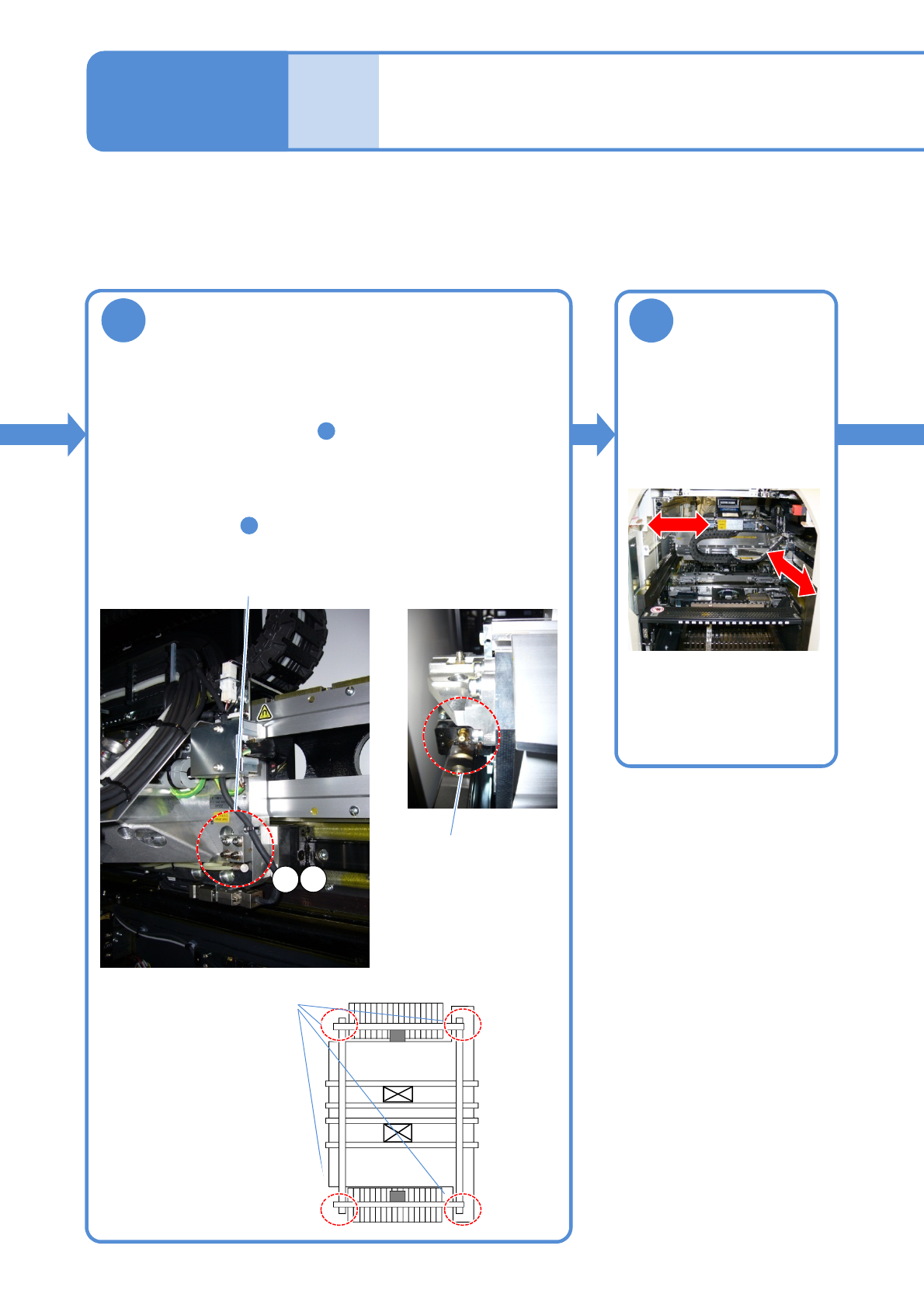

对Y轴线性导轨添加润滑脂
●使用润滑脂:LCG100
●按照下述步骤，对驱动侧a 、 b的2处以及从动侧的1处润滑脂
注入口添加润滑脂。
① 拧松润滑脂枪尖端，插进润滑脂注入口后，在按压的
同时紧固。(参照步骤 的图1)
②执行1/2抽吸。(约0.5 cm
3
)
③ 用手使Y轴移动100mm。
④ 实施两次步骤②和③。
⑤ 倾斜润滑脂枪尖端，排除内压，拧松尖端后取出。
(参照步骤 的图2)
⑥ 在注油后擦拭干净附着在润滑脂注入口上的润滑脂。
移动X轴、Y轴
XY轴线性导轨的润滑脂添加
2
维修保养篇
6-3
8
●执行数次使X轴移动整个行
程、使Y轴移动300 mm以
上的动作，以便润滑脂涂
抹到整个线性导轨上。
9
a
b
驱动侧线性导轨用润滑脂注入口
从动侧线性导轨用润滑
脂注入口
●润滑脂注入口位置
7
7
NPM-D3
EJM6DC-MB-06M-07
6-3-4
10
擦去溢出的润滑脂
●擦去从X轴、Y轴的线性导轨溢出的润滑脂和轨道滑动面以外附着的润滑脂。
●从对面侧的贴装头以目视确认线性导轨的轨道部的安装孔，如果有润滑脂积存，请擦拭干净。
11
检查润滑脂盘
●如果有润滑脂积存时，请擦拭干净。
顺序
每
5
6
0
小
时
保
养
定
期
检
查
溢出的润滑脂
驱动侧Y轴线性导轨
线性导轨
轨道部的安装孔
溢出的润滑脂 积存的润滑脂
X轴线性导轨
溢出的润滑脂
从动侧Y轴线性导轨
Y轴下面的润滑脂盘(左侧)
Y轴下面的润滑脂盘(右侧)
X轴下面的润滑脂盘
12
