NPM-D3 EJM6DC-MB-11M-07 11 - 1 -1 维修保养篇 11 - 1 贴装头和吸嘴交换器的更换 1 头的互換性的确认 *1): 关于机种名和产品品号请参考次页 的对应表。 *2): 关于标签的粘贴部位和确认方法请 参考次页。 机种名 *1) 轻量 16 吸嘴贴 装头 V2 轻量 16 吸嘴贴 装头 16 吸嘴 贴装头 12吸嘴 贴装头 轻量 8 吸嘴 贴装头 8 吸嘴 贴装头 粘贴的标签的颜色 *2) 绿蓝 NP…
11 更换
NPM-D3 EJM6DC-MB-11M-07
11-1-1
维修保养篇
11-1
贴装头和吸嘴交换器的更换 1
头的互換性的确认
*1): 关于机种名和产品品号请参考次页的对应表。
*2): 关于标签的粘贴部位和确认方法请参考次页。
机种名
*1)
轻量16吸嘴贴
装头V2
轻量16吸嘴贴
装头
16吸嘴
贴装头
12吸嘴
贴装头
轻量8吸嘴
贴装头
8吸嘴
贴装头
粘贴的标签的颜色
*2)
绿蓝
NPM-WX
○ × ××○×
NPM-WXS
○ × ××○×
NPM-DX
○ × ××○×
NPM-D3
○ ○ ○○○○
NPM-D2
× × ○○×○
NPM-D
× × ○○×○
NPM
× × ○○×○
NPM-W2
○ ○ ○○○×
NPM-W2S
○ ○ ×○○×
NPM-W
× × ○○×○
NPM-TT2
× × ××○○
NPM-TT
× × ×××○
VM101
○ × ××○×
机种名
*1)
4吸嘴
贴装头
3吸嘴
贴装头V2
3吸嘴
贴装头
2吸嘴
贴装头
点胶头
检查
吸嘴头
NPM-WX
○○××××
NPM-WXS
○○××××
NPM-DX
○×××××
NPM-D3
×××○○○
NPM-D2
×××○○○
NPM-D
×××○○○
NPM
×××○○○
NPM-W2
×○××○○
NPM-W2S
×○××××
NPM-W
×○○×○○
NPM-TT2
×○○×××
NPM-TT
××○×××
VM101
○×××××
NPM系列的贴装头和NPM X系列的贴装头，基本上是不同的。
因此，在更换贴装头时，请务必确认互换性。
在更换作业之前，确认需要配置的贴装头属于能够配置的贴装头。
NPM-D3 EJM6DC-MB-11M-07
11-1-2
更
换

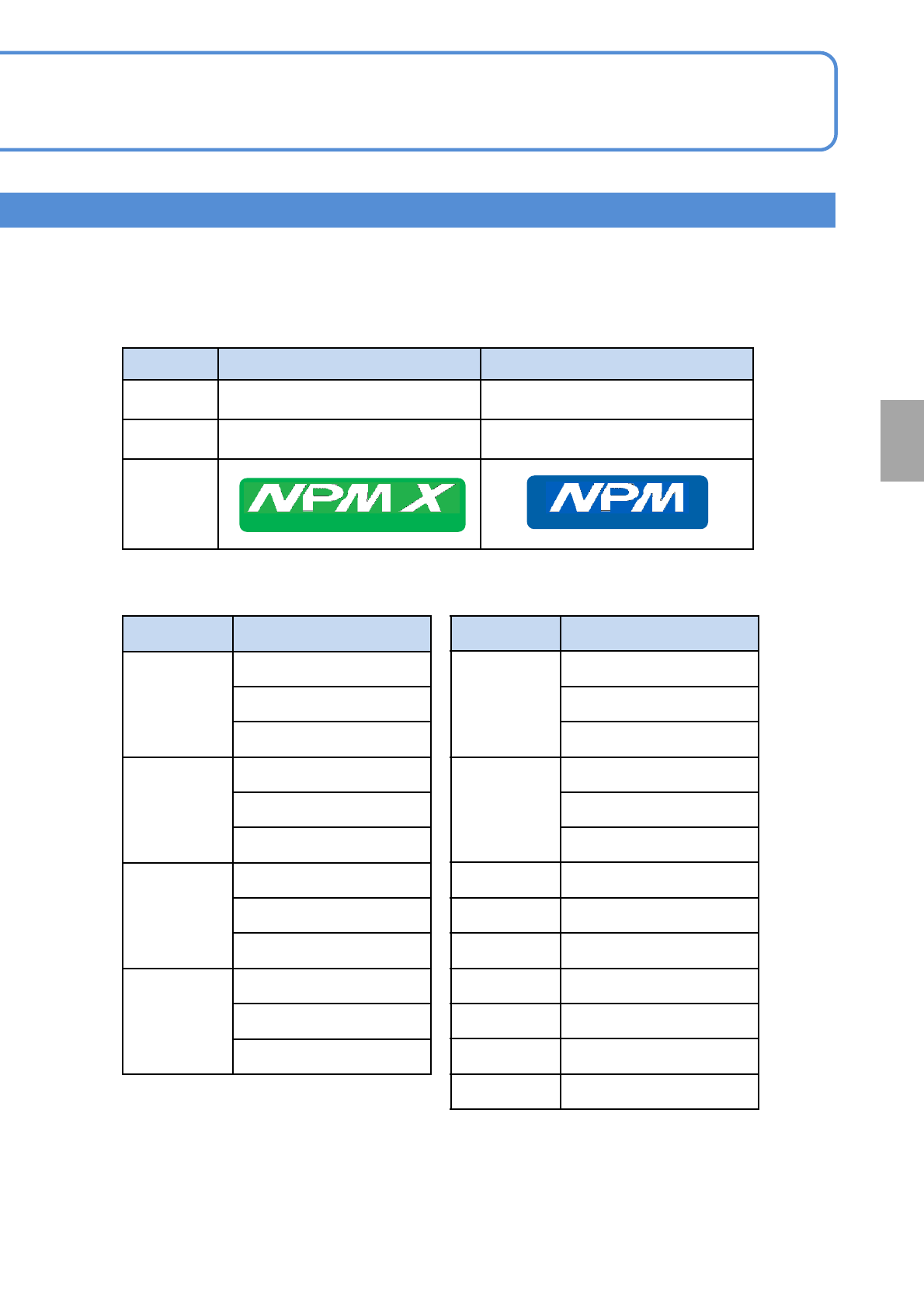

■关于轻量16吸嘴头的粘贴标签
轻量16吸嘴头有2种，其粘贴的标签的颜色、内容是不同的。
轻量16吸嘴贴装头V2 轻量16吸嘴贴装头
背景色 绿色 蓝色
文字色 白色 白色
标签
外观
[参考] 机种名和产品品号的对应表
LIGHT WEGHT 16-NOZZLE HEAD V2
LIGHT WEGHT 16-NOZZLE HEAD
机种名
产品品号
NPM
NM-EJM9B
NM-EJM9B -MA
NM-EJM9B -MD
NPM-D
NM-EJM1D
NM-EJM1D-MA
NM-EJM1D-MD
NPM-D2
NM-EJM5D
NM-EJM5D-MA
NM-EJM5D-MD
NPM-D3
NM-EJM6D
NM-EJM6D-MA
NM-EJM6D-MD
机种名
产品品号
NPM-W
NM-EJM2D
NM-EJM2D-MA
NM-EJM2D-MD
NPM-W2
NM-EJM7D
NM-EJM7D-MA
NM-EJM7D-MD
NPM-W2S NM-EJM5E
NPM-TT NM-EJM3D
NPM-TT2 NM-EJM1E
NPM-DX NM-EJM8D
NPM-WX NM-EJM9D
NPM-WXS NM-EJM2E
VM101 NM-EJM3E
