NPM-D3 EJM6DC-MB-11M-07 11 - 1 -6 更 换
NPM-D3 EJM6DC-MB-11M-07
11-1-5
维修保养篇
11-1
贴装头和吸嘴交换器的更换 3
贴装头临时放置时的注意事项
注意
搬运贴装头时，请注意操作
(如果贴装头掉落，可能受伤或者腰痛)
注意
请客户准备可以暂时放置贴装头的更换作业台 (高度0.9 m ～1.2 m)。
卸下的贴装头请用贴装头架或贴装头收纳箱 (左下图) 保管。

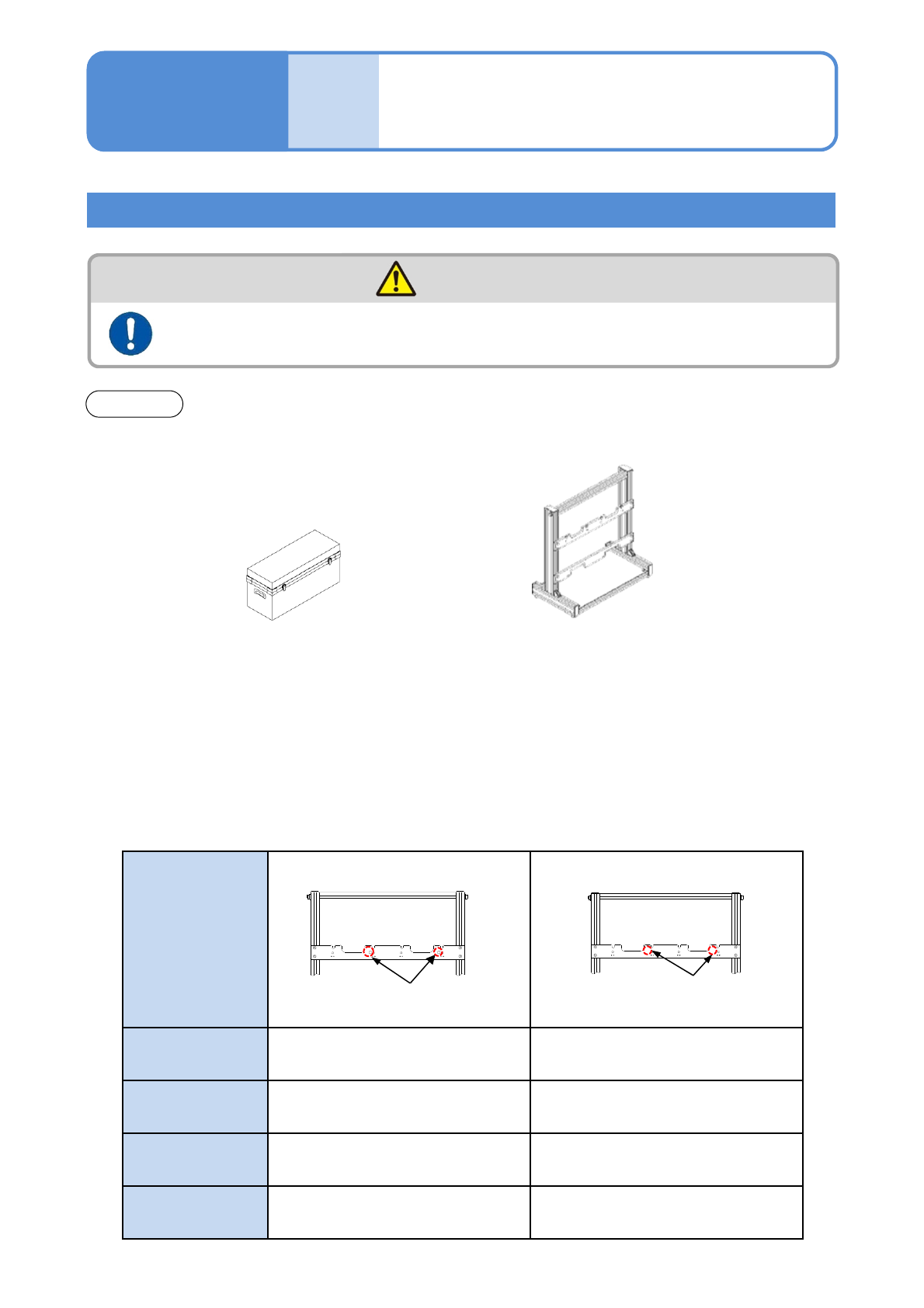

◆贴装头收纳箱
型号: MTKA009253AA
◆贴装头架
型号: N610124224AB
架子的外观
有10 mm孔ｘ2处无10 mm孔
轻量16吸嘴
贴装头V2
○ (可使用) ○ (可使用)
轻量8吸嘴
贴装头
○ (可使用) Ｘ (不可使用)
4吸嘴贴装头 ○ (可使用) Ｘ (不可使用)
3吸嘴贴装头V2 ○ (可使用) Ｘ (不可使用)
对轻量8吸嘴头和4吸嘴头进行临时放置时，请务必使用贴装头架 (品号: 610124224AB)。
(品号在贴装头架的铭板上有记载)
贴装头架中，有的适用于轻量8吸嘴头，4吸嘴头和3吸嘴头V2有的不适用。
对实物进行判別时请参考下表。
有10 mm孔 (2处)
无孔
NPM-D3 EJM6DC-MB-11M-07
11-1-6
更
换
NPM-D3 EJM6DC-MB-11M-07
所需时间:10分钟(只包括贴装头的安装时间)
贴装头的安装 1
1
2
11-1-7
OFF
维修保养篇
11-1
贴装头和吸嘴交换器的更换 4
注意
通过8吸嘴贴装头或者2吸嘴贴装贴装
BGA、CSP时，请确认在多功能识别
照相机单元上是否安装了侧面照明。
侧面照明
多功能识别照相机单元
4

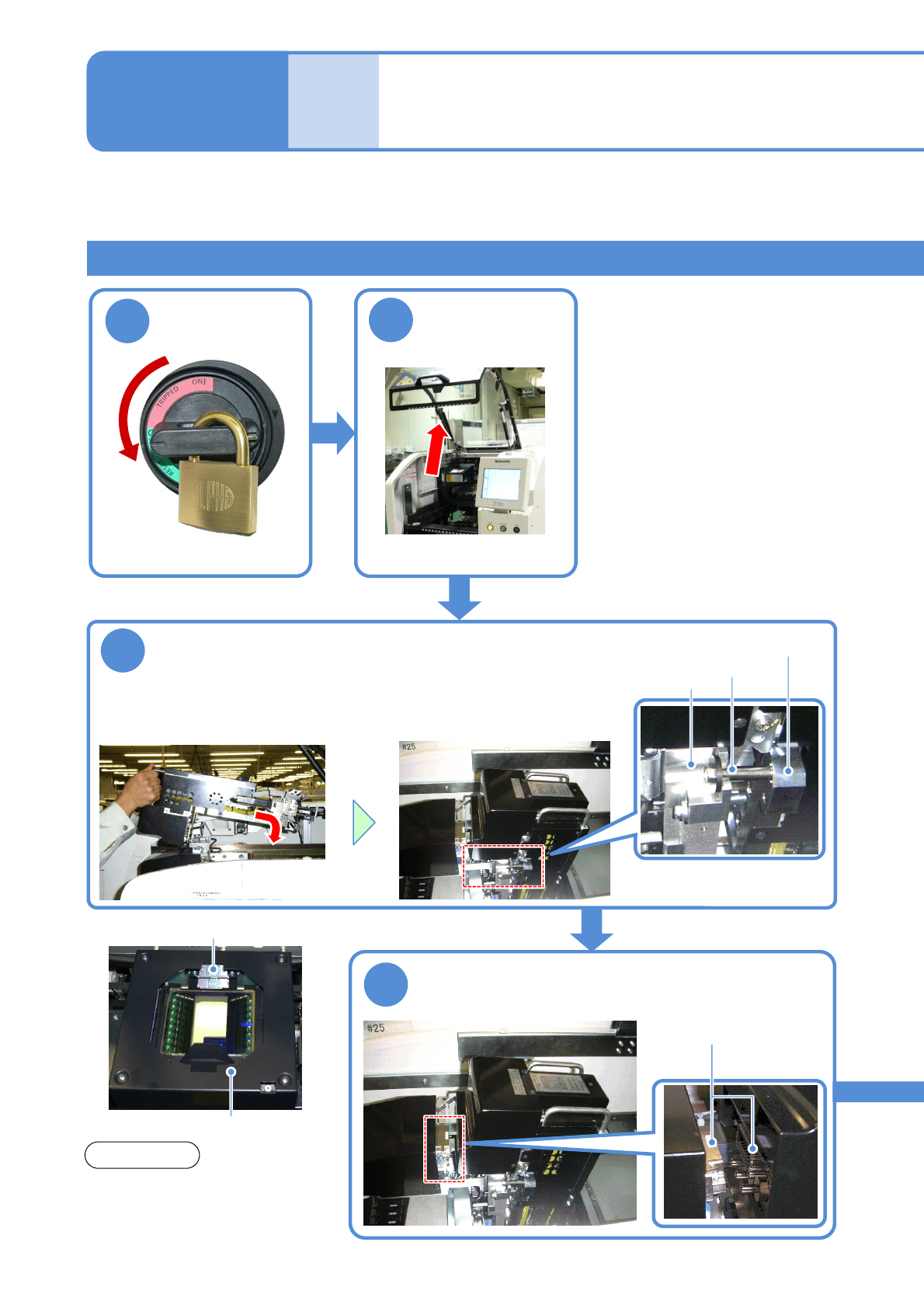

拉出贴装头，插入连接器
连接器
贴装头板
●贴装头挡块:左右2块
贴装头挡块
●握住贴装头上部的把手，把贴装头挡块挂在X轴板上、注意避
免碰触到安全盖。
●请事先确认安装面有无异物。
Ｘ轴板
3
安装贴装头
