NPM-D3 EJM6DC-MB-11M-07 11 - 1 -8 更 换 5 1 3 4 2 贴装头右下部 贴装头右上部 贴装头左上部 贴装头左下部 长钻头 以固定螺栓暂时紧固贴装头 ●使用长钻头，按照 ～ () 的顺序暂时紧固固定螺栓 (4 处 ) 。 ●暂时紧固固定螺栓 、 时，在连接了连接器的状态下，将 贴装头按压到贴装头托板上的同 时实施紧固。 ●如果按照错误的步骤实施了作业， 有可能会导致固定螺栓或者塞孔 发生破损。 1 4…
NPM-D3 EJM6DC-MB-11M-07
所需时间:10分钟(只包括贴装头的安装时间)
贴装头的安装 1
1
2
11-1-7
OFF
维修保养篇
11-1
贴装头和吸嘴交换器的更换 4
注意
通过8吸嘴贴装头或者2吸嘴贴装贴装
BGA、CSP时，请确认在多功能识别
照相机单元上是否安装了侧面照明。
侧面照明
多功能识别照相机单元
4
拉出贴装头，插入连接器
连接器
贴装头板
●贴装头挡块:左右2块
贴装头挡块
●握住贴装头上部的把手，把贴装头挡块挂在X轴板上、注意避
免碰触到安全盖。
●请事先确认安装面有无异物。
Ｘ轴板
3
安装贴装头
NPM-D3 EJM6DC-MB-11M-07
11-1-8
更
换
5
1
3
4
2
贴装头右下部
贴装头右上部
贴装头左上部
贴装头左下部
长钻头

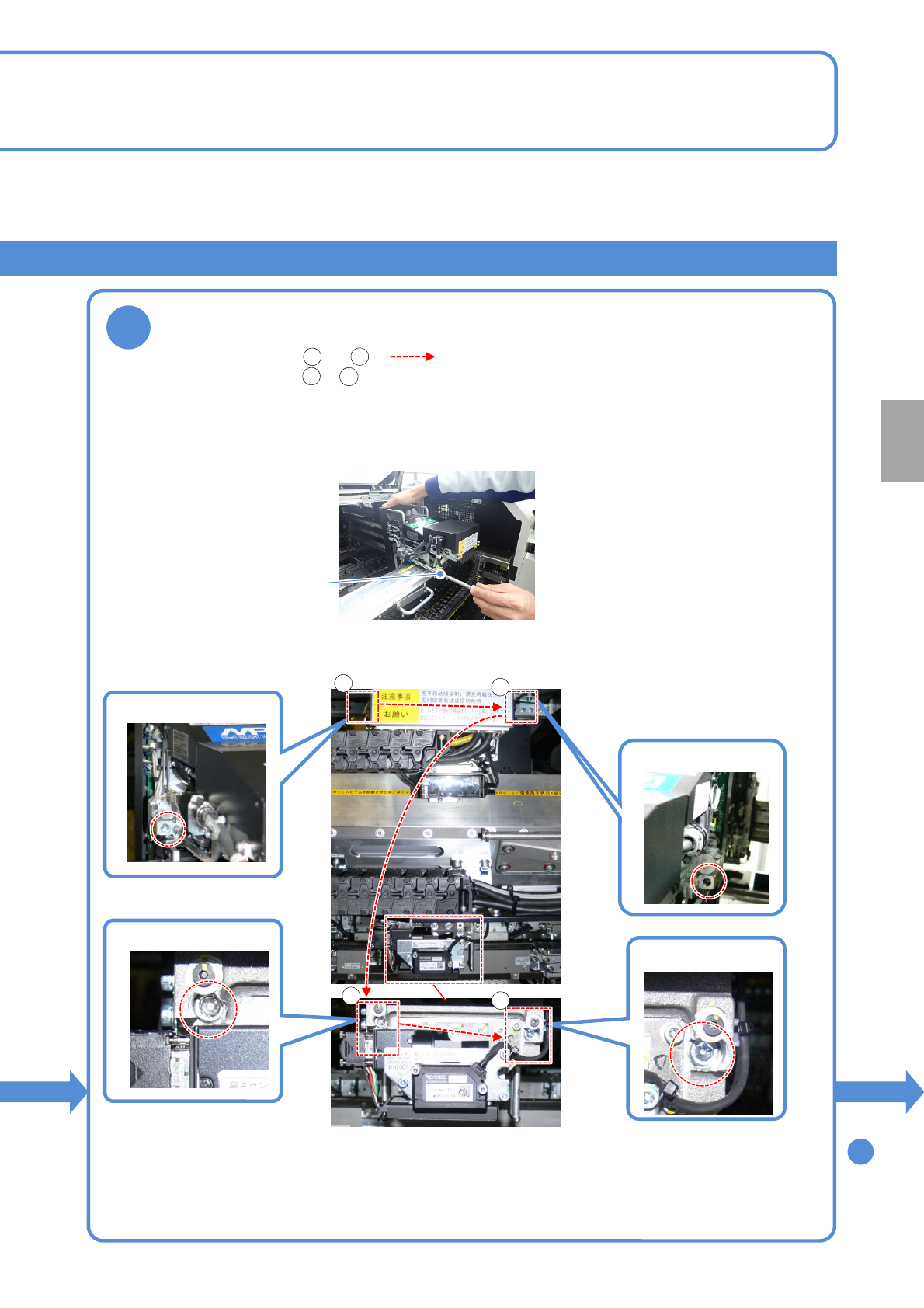

以固定螺栓暂时紧固贴装头
●使用长钻头，按照 ～ ()的顺序暂时紧固固定螺栓(4处)。
●暂时紧固固定螺栓 、 时，在连接了连接器的状态下，将贴装头按压到贴装头托板上的同
时实施紧固。
●如果按照错误的步骤实施了作业，有可能会导致固定螺栓或者塞孔发生破损。
1
4
1
2
6
顺序
NPM-D3 EJM6DC-MB-11M-07
11-1-9
维修保养篇
11-1
贴装头和吸嘴交换器的更换 5
贴装头的安装 2
扭矩扳手
长钻头
9
7
8
6
1
3
4
2
贴装头右下部
贴装头右上部
贴装头左上部
贴装头左下部
更换吸嘴交换器
●更换成与所安装贴装头相应
的吸嘴交换器。
●使用点胶头时，更换成试点
胶单元。
ON
以固定螺栓正式紧固贴装头
●使用长钻头、扭矩扳手，按照 ～ ()的顺序，以如下所示的紧固扭矩规格值正
式紧固固定螺栓(4处)。
●如果按照错误的步骤实施了作业，有可能会导致固定螺栓或者塞孔发生破损。
●紧固扭矩规格值： 9.8 ±0.5 Nꞏm
1
4
