PART No. ｲﾗｽﾄ No. REF No. PART NAME REMARKS Q'TY 2 本体部( 共通部2) MAIN BODY SE CT.(COMMON SEC T.-2) 部 品 名 品 番 個数 備 考 R 1 R 2 MR-MDA-355 -A S 2 N005 N510058741AA MOTOR DRI VER ﾓｰﾀﾄﾞﾗ ｲﾊﾞ MR-J2M-BU8 -KR S 1 N006 N51002827…

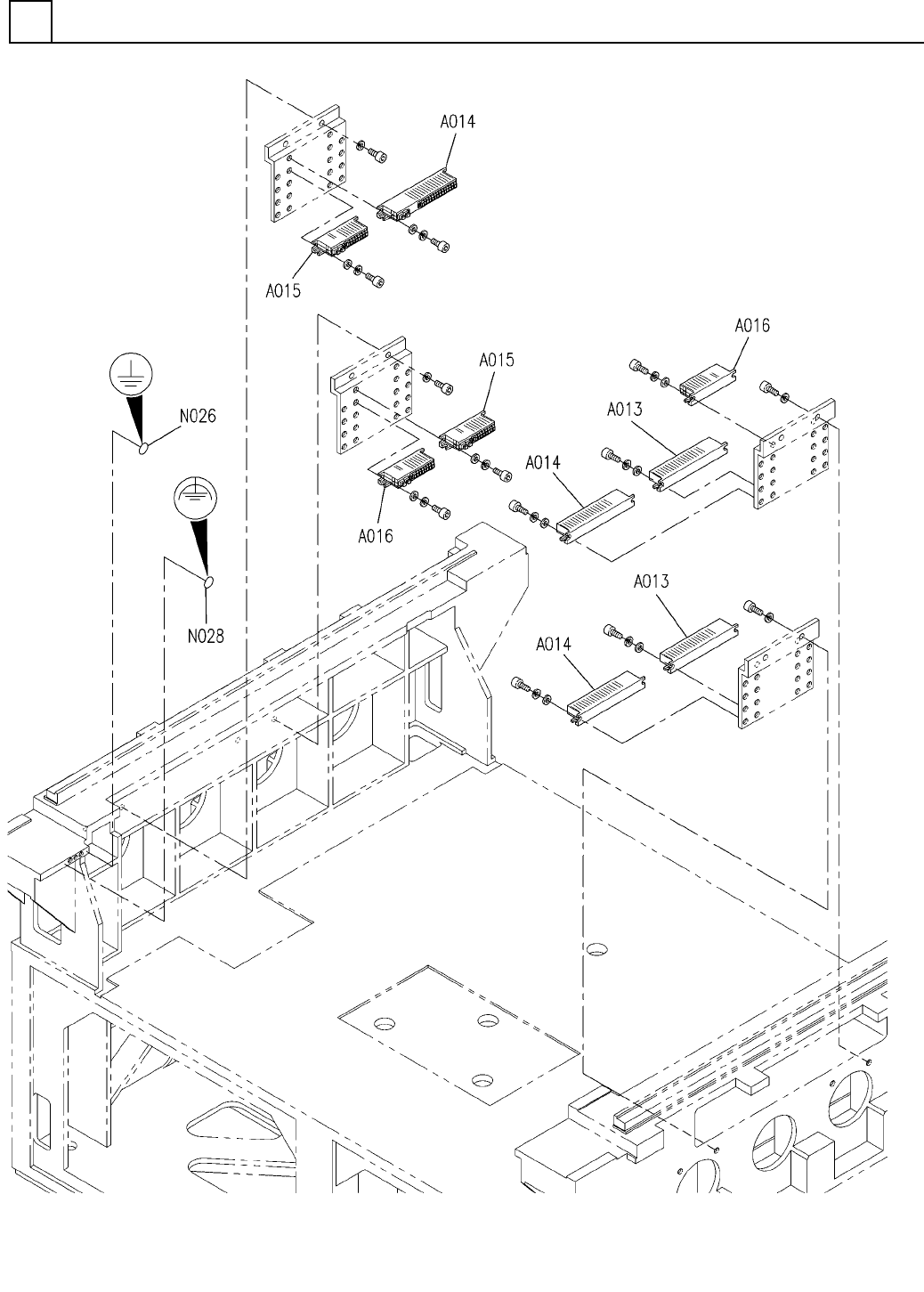

本体部(共通部2)
MAIN BODY SECT.(COMMON SECT.-2)
2
FN610073377AA_13-2
E7
PART No.
ｲﾗｽﾄ
No.
REF
No.
PART NAME
REMARKS
Q'TY
2
本体部(共通部2)
MAIN BODY SECT.(COMMON SECT.-2)
部 品 名 品 番 個数
備 考
R
1
R
2
MR-MDA-355-A S
2
N005
N510058741AA
MOTOR DRIVER ﾓｰﾀﾄﾞﾗｲﾊﾞ
MR-J2M-BU8-KR S
1
N006
N510028270AA
BASE ﾍﾞｰｽ
MR-J2M-BTCASE-A S
1
N008
N510028267AA
CASE ｹｰｽ
MR-J2M-70DU-PW012 S
3
N009
N606MRJ2-234
MOTOR DRIVER ﾓｰﾀﾄﾞﾗｲﾊﾞ
MR-J2M-P8B-ET011 S
1
N011
N606MRJ2-232
I/F UNIT I/F ﾕﾆｯﾄ
MR-J2M-D01 S
1
N012
N606MRJ2MD01
I/O UNIT I/O ﾕﾆｯﾄ
MR-RB14 S
1
N017
N606MRRB14
RESISTOR ﾃｲｺｳｷ
YD-702D-6238D S
1
N038
N902YD70-242
FDD FDD
MR-BAT S
11
N041
KXFP6GDHA00
BATTERY ﾊﾞｯﾃﾘｰ
MR-MDBTP01
1
N042
N510058743AA
BOARD ｷﾊﾞﾝ
E8
FN610073377AA_13-2
本体部(共通部3)
MAIN BODY SECT.(COMMON SECT.-3)
2
FN610073377AA_13-3
