3 BE-Kamera, Z-Achse und BE-Sensor
3.1 BE-Kamera tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 15

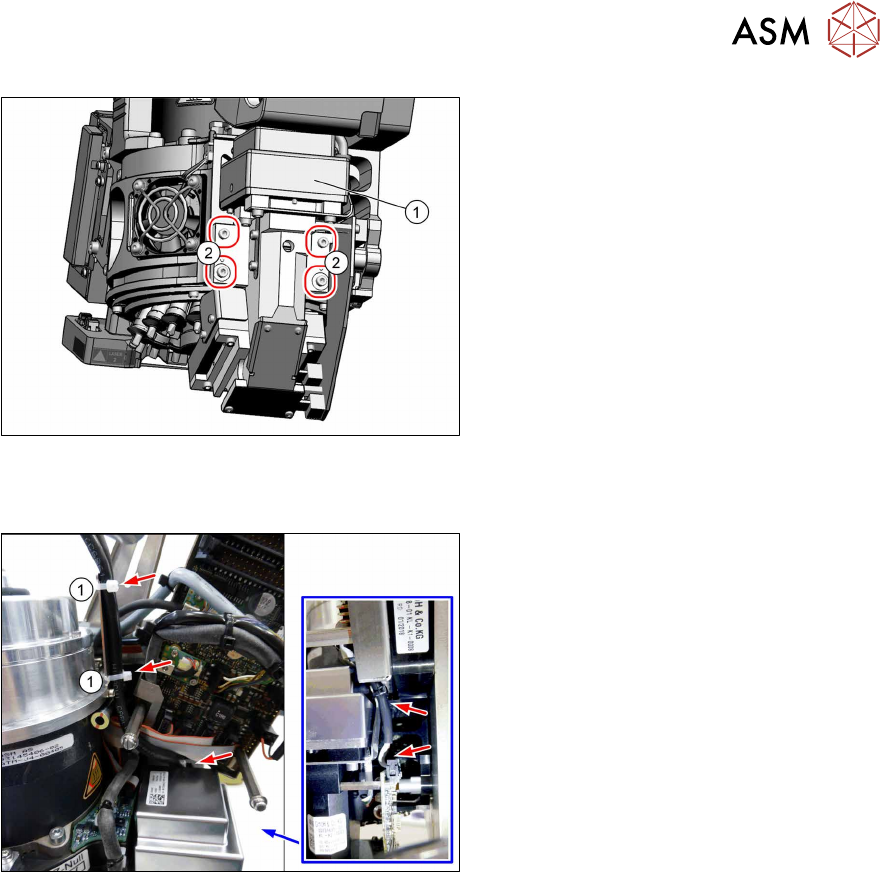

Abb.8: Befestigungsschrauben BE‑Kamera
► Entfernen Sie die vier Befestigungs-
schrauben(2) (Inbus2,5).
► Ziehen Sie die BE-Kamera(1) vorsich-
tig aus der Verstiftung.
Einbau
Abb.9: Verkabelung
► Montieren Sie die neue BE-Kamera mit
vier Schrauben (Inbus2,5, M3x16,
Drehmoment 1,3Nm).
► Achten Sie auf die Kabelführung und
fixieren Sie die Kabel mit Kabelbin-
dern(1).
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
► Kalibrieren Sie den Bestückkopf nach dem Einbau.
Ansonsten wird eine Kurzkalibrierung nicht angeboten und es muss eine Standardkalibrierung
durchgeführt werden.
3 BE-Kamera, Z-Achse und BE-Sensor
3.1 BE-Kamera tauschen
16 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
3.1.1 Platine: Vision LED Controller VLC48
03146613-xx Vision LED Controller VLC48
Diese Platine ist in folgenden BE-Kameras verbaut:
03131695‑xx BE-Kamera C&P (Typ48) 8x8 GigE

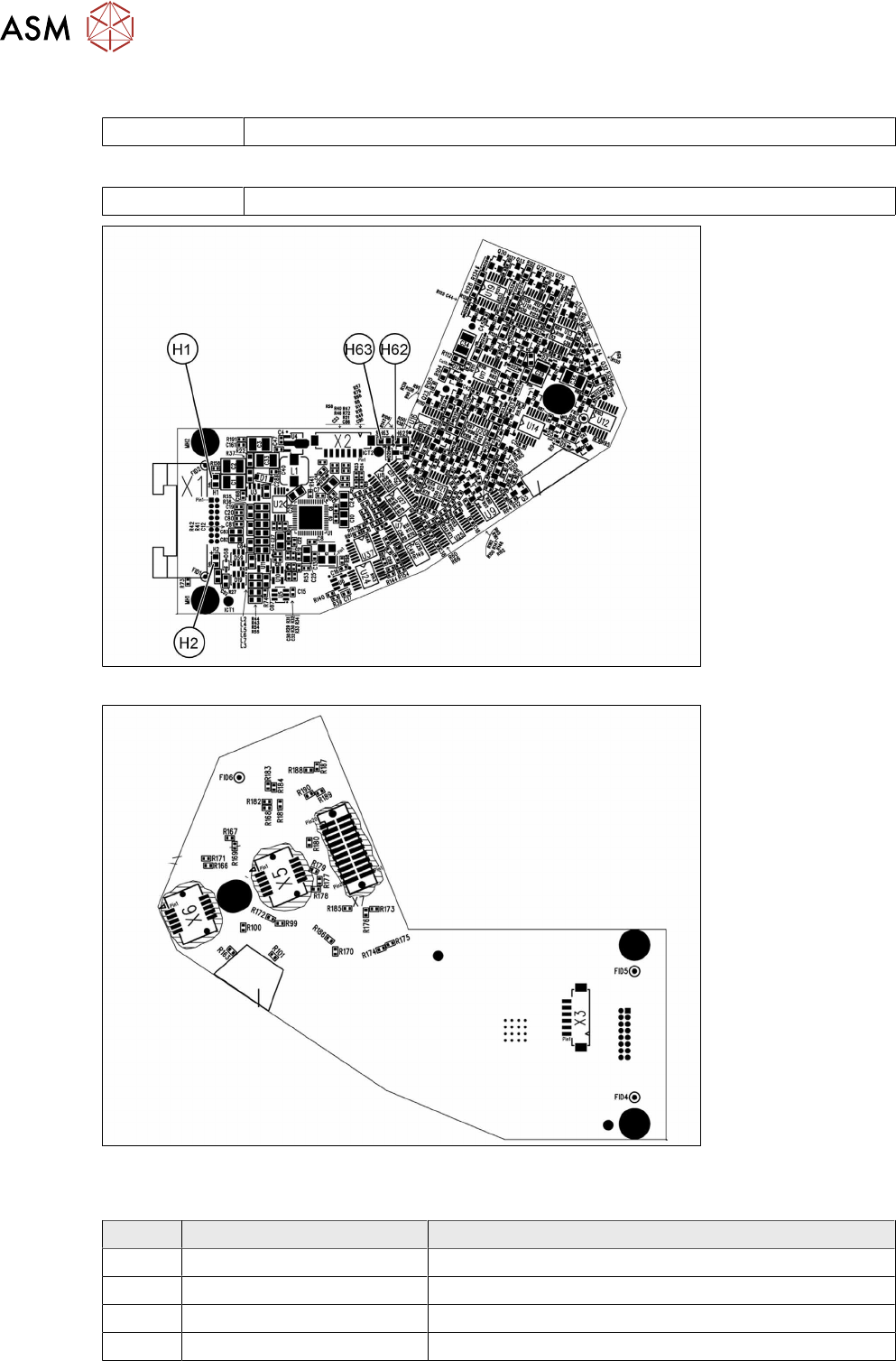

Abb.10: Kamera Typ 48 – Platinen-Vorderseite
Abb.11: Kamera Typ 48 – Platinen-Rückseite
LEDs [03146613-02]
LED Farbe Beschreibung
H1 Grün 24 V
H2 Grün 42 V
H62 Rot Error
H63 Grün, blinkt Run
3 BE-Kamera, Z-Achse und BE-Sensor
3.2 BE-Kamera-Kabel tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 17
3.2 BE-Kamera-Kabel tauschen
Teile
03112088-xx Kabel VHI - VLC41 GigE
Das zweite Kamera-Kabel ist fest mit der BE-Kamera verbunden. Im Servicefall muss bei diesem
Kabel die BE-Kamera getauscht werden.
Hilfsmittel und Werkzeug
T07 03078400-xx Drehmoment-Schraubendreher ESD 1,0-5,0 Nm
T19 00318673-xx Seitenschneider Elektronik Gr.110
T78 03090019-xx Torque Wechselklinge 2,5 mm 6-kant
C08 00308458-xx Kabelbinder B=2,5mm L=102mm Panduit
T --- Ggf. Werkzeug für den Aus- und Einbau sowie die Kalibrierung des
Bestückkopfes (siehe Serviceanleitung Ihrer Maschine)
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
VORSICHT
Optik nicht verschmutzen oder beschädigen
► Achten Sie darauf die Kamera-Optik nicht zu verschmutzen oder zu beschädigen.
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "Sicherheitshinweise zum BE‑Sensor" [}6]
Ausbau
► Demontieren Sie die BE-Kamera.
3.1 "BE-Kamera tauschen" [}13]

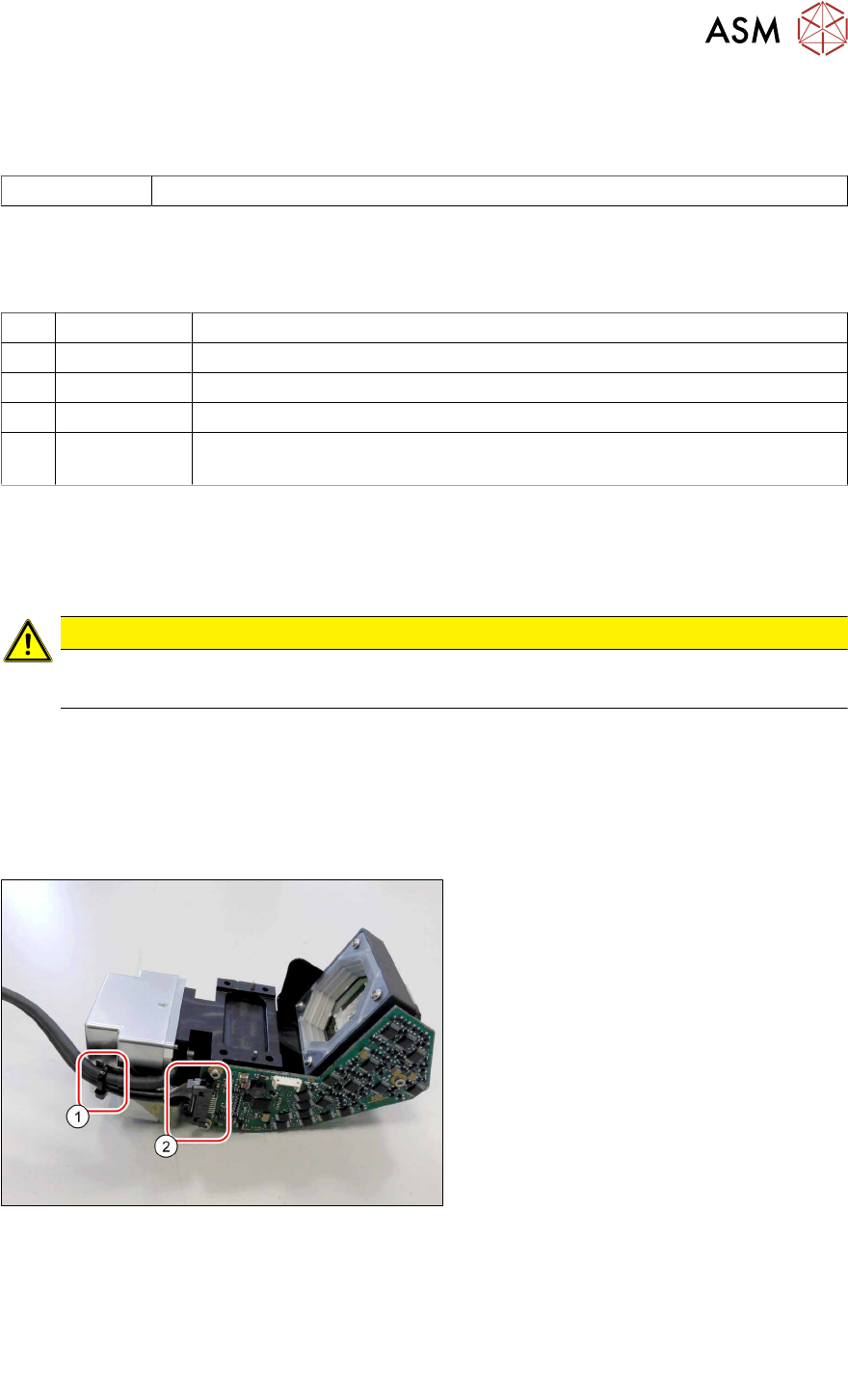

Abb.12: Kabel lösen
► Öffnen Sie den Kabelbinder(1).
► Entriegeln Sie den Stecker(2) auf bei-
den Seiten und nehmen Sie das Kabel
ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
Beachten Sie dabei auch die Einbauhinweise in folgendem Abschnitt:
3.1 "BE-Kamera tauschen" [}13]
► Beachten Sie dabei insbesondere die Drehmomente.
