3 BE-Kamera, Z-Achse und BE-Sensor
3.3 Z‑Achsen-Abdeckung tauschen
20 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
Abb.16: Abstände prüfen
VORSICHT!
Spaltmaß beachten (1)
Achten Sie bei der folgenden Montage
der Z‑Achsen-Abdeckung auf das
Spaltmaß zwischen Z‑Achsen-
Abdeckung(1) und Rachen(2).
Der Rachen darf die Z‑Achsen-
Abdeckung nicht berühren. Ansonsten
richten Sie die Z‑Achsen-Abdeckung
neu aus.
.
Abb.17: Abstände prüfen
VORSICHT!
Spaltmaß beachten (2)
Achten Sie bei der folgenden Montage
der Z‑Achsen-Abdeckung auf das
Spaltmaß links und rechts der
Z‑Achse.
Sollte der Abstand links und rechts
nicht gleich groß sein, dann lockern
Sie die beiden Schrauben am Laufring
((3) und (4), s.u.) und richten Sie die
Z‑Achsen-Abdeckung neu aus.
.
Abb.18: Befestigungsschrauben Z-Achsen-Abdeckung
► Befestigen Sie die Z‑Achsen-
Abdeckung mit den vier Befestigungs-
schrauben. Beachten Sie dabei die
unterschiedlichen Schraubengrößen,
Drehmomente und die Spalt-
maße(s.o.).
1. Zylinderkopfschrauben (TX8, 0,7Nm)
2. Zylinderkopfschrauben (TX10, 1,3Nm)
3. Zylinderkopfschrauben (TX8, 0,7Nm)
4. Zylinderkopfschrauben (TX8, 0,7Nm)
3 BE-Kamera, Z-Achse und BE-Sensor
3.4 Rundmagnete tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 21
3.4 Rundmagnete tauschen
Teile

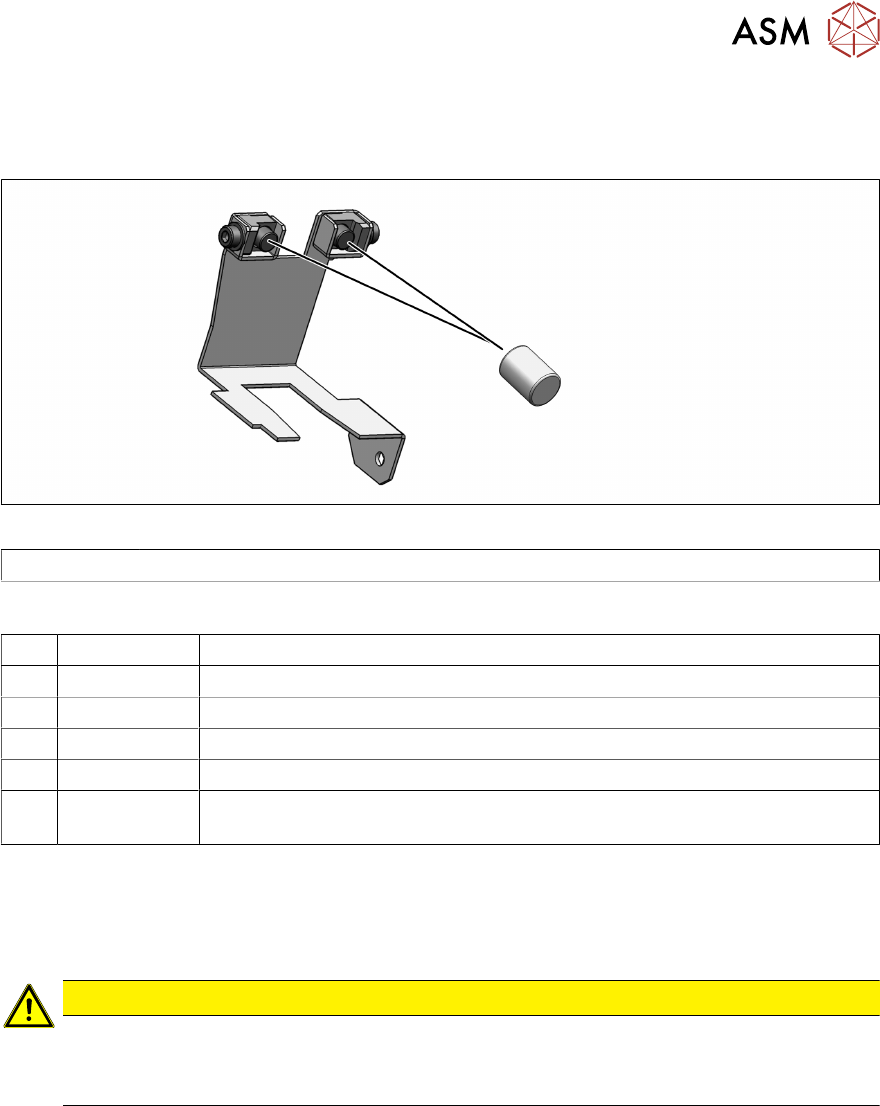

Abb.19: Rundmagnete an der Flexaufnahme
00349527-xx Rundmagnet 3x4 Neodym
Hilfsmittel und Werkzeug
T07 03078400-xx Drehmoment-Schraubendreher ESD 1,0-5,0 Nm
T45 03078491-xx Magnetentnahmeblech C&P20 A
T47 00386253-xx Drehmoment-Schraubendreher ESD 0,4-1,0 Nm
T97 03075862-xx Torque Wechselklinge 1,5 mm TX8
T98 03171857-xx Torque Wechselklinge 1,5 mm TX10
T --- Ggf. Werkzeug für den Aus- und Einbau sowie die Kalibrierung des
Bestückkopfes (siehe Serviceanleitung Ihrer Maschine)
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
VORSICHT
Empfindliche Optik
Die Optik der Sender- und Empfängereinheit am BE-Sensor ist sehr empfindlich.
► Achten Sie darauf die Optik nicht zu verschmutzen oder zu beschädigen.
3 BE-Kamera, Z-Achse und BE-Sensor
3.4 Rundmagnete tauschen
22 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
Ausbau
VORSICHT
Kopf senkrecht stellen
► Stellen Sie den Kopf senkrecht damit keine Schrauben in die Z‑Achse fallen können.
► Demontieren Sie die Z-Achsen-Abdeckung.
3.3 "Z‑Achsen-Abdeckung tauschen" [}18]

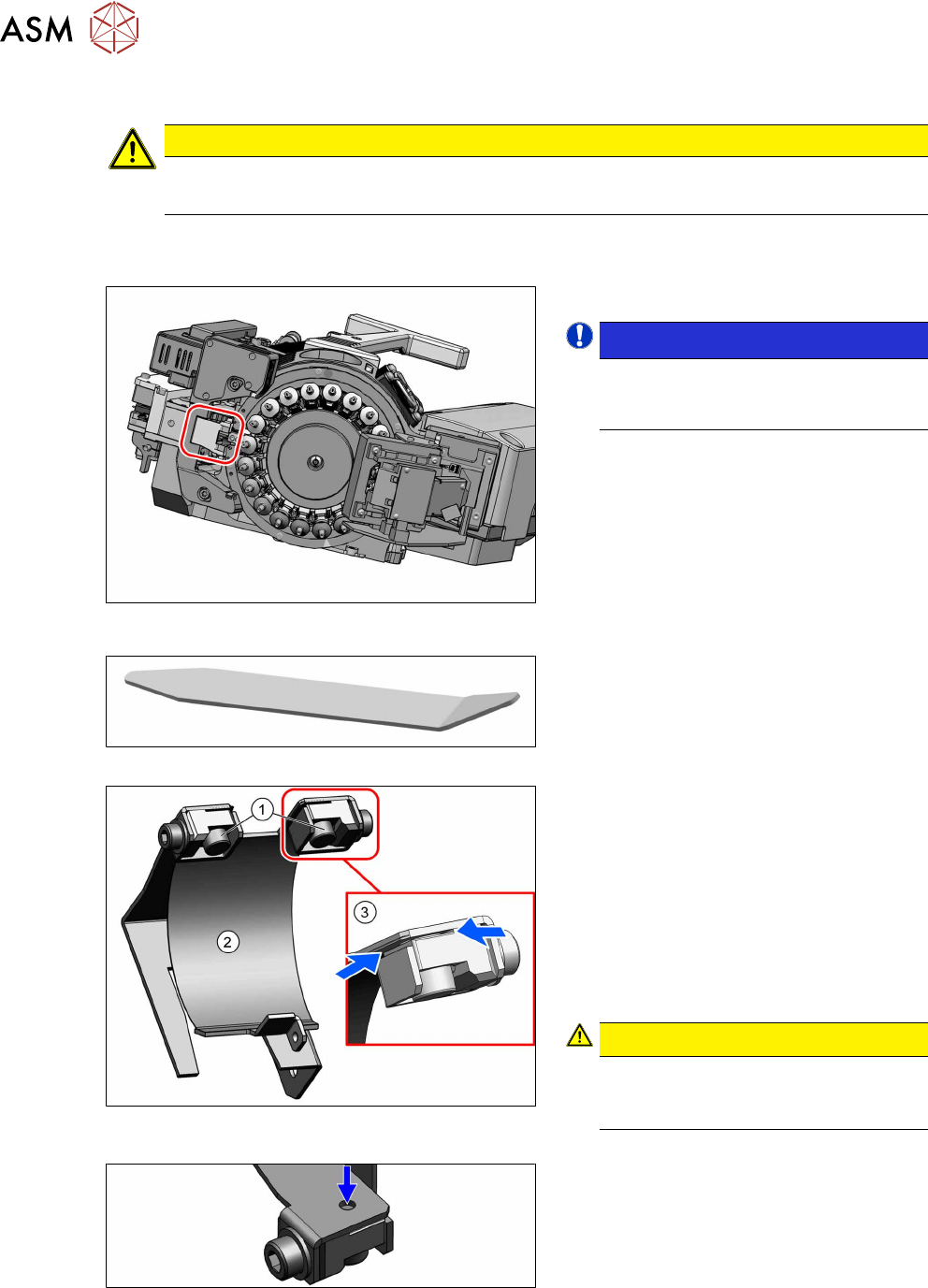

Abb.20: Flexaufnahme
Die Flexaufnahme ist jetzt zugänglich.
HINWEIS!
Die Flexaufnahme muss für den
Tausch der Rundmagnete NICHT
demontiert werden.
.
Abb.21: Magnetentnahmeblech
Abb.22: Magnete in der Flexaufnahme (Darstellung ohne
den restlichen Kopf)
Abb.23: Öffnung an der Oberseite
► Ziehen Sie die Flexaufnahme vorsichtig
ein Stück aus dem Kopf heraus und
entnehmen Sie die beiden Rundma-
gnete(1) mit dem Magnetentnahme-
blech.
Alternativ kann auch eine Pinzette ver-
wendet werden.
Sollten die Rundmagnete festsitzen dann
gehen Sie wie folgt vor:
Festsitzende Rundmagnete
► Wenn die Rundmagnete festsitzen,
dann drücken Sie diese durch die Öff-
nung an der Oberseite vorsichtig her-
aus.
VORSICHT!
Abdeckflex
Achten Sie hierbei unbedingt darauf
die Abdeckflex nicht zu beschädigen.
.
Die Abdeckflex(2) wird von den Rundmag-
neten in den Schlitzen(3) gehalten.
► Wird die Abdeckflex beschädigt, so muss diese ebenfalls getauscht werden.
3.6 "Abdeckflex tauschen" [}26]
