3 BE-Kamera, Z-Achse und BE-Sensor 3.6 Abdeckflex tauschen 28 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 Einbau Abb.31: Magnete einsetzen (Darstellung ohne den restli- chen Kopf) ► Setzen Sie die Abdeckfl…
3 BE-Kamera, Z-Achse und BE-Sensor
3.6 Abdeckflex tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 27
► Demontieren Sie das Druckregelventil.
5.2 "Druckregelventil (DRV) tauschen" [}39]
► Entnehmen Sie die beiden Rundmagnete.
3.4 "Rundmagnete tauschen" [}21]

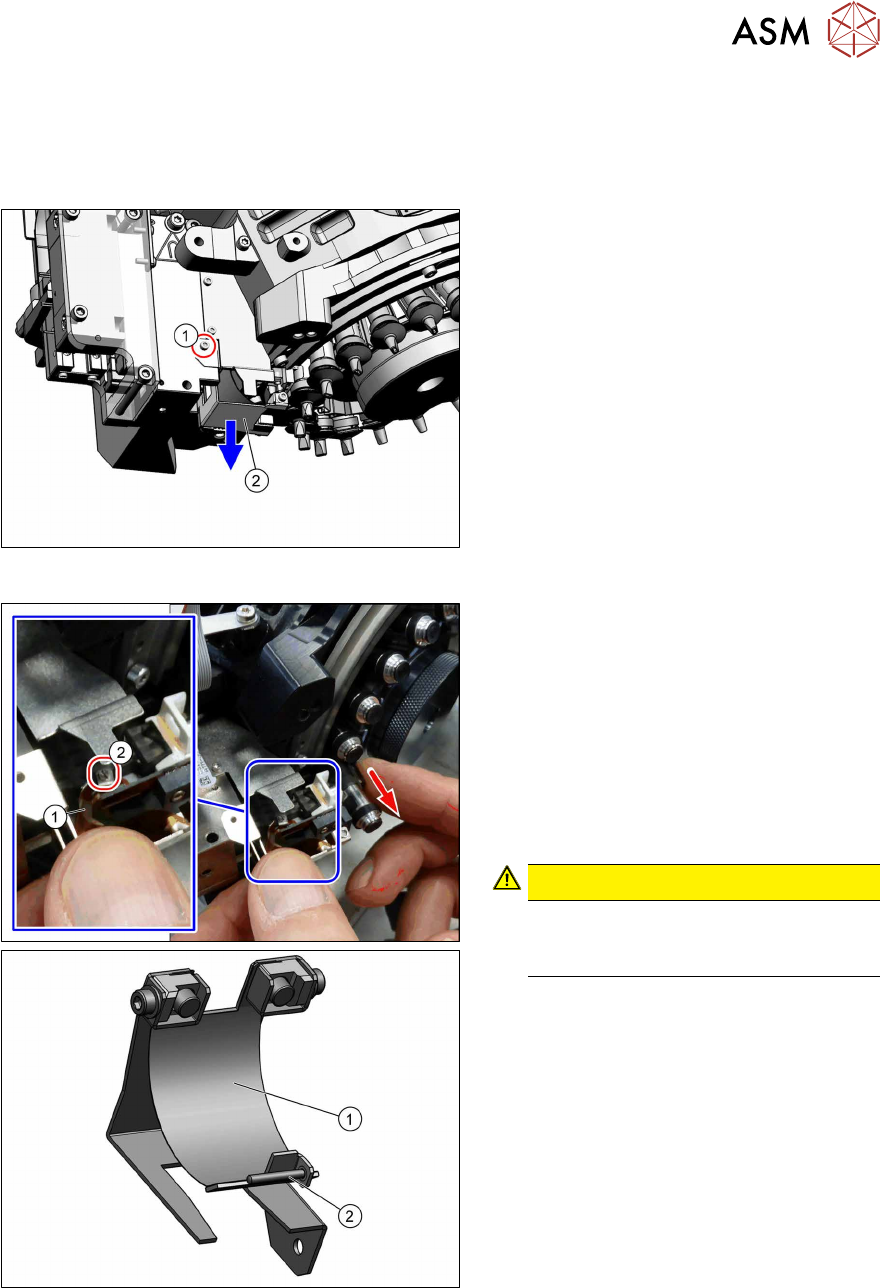

Abb.29: Flexaufnahme
► Entfernen Sie die Befestigungs-
schraube(1) (TX6).
► Die Flexaufnahme(2) kann jetzt vor-
sichtig ein Stück herausgezogen wer-
den.
Abb.30: Befestigungsschraube Abdeckflex
Die Abdeckflex(1) ist mit einer Schraube(2)
(DIN8243 A M1x8‑A2) und einer Klemmplat-
te am Kopf befestigt. Die Klemmplatte kann,
je nach Kopf-Version, lose oder fest mit dem
Rahmen verbunden sein.
► Ziehen Sie die Z-Achse am DP‑Antrieb
vorsichtig nach unten.
► Entfernen Sie die Befestigungs-
schraube(2) (Schlitzschraube) und die
Klemmplatte.
VORSICHT!
Achten Sie darauf die Schraube und
die gegenüberliegende Klemmplatte
nicht zu verlieren.
.
► Nehmen Sie die Abdeckflex(1) vorsich-
tig heraus.
3 BE-Kamera, Z-Achse und BE-Sensor
3.6 Abdeckflex tauschen
28 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
Einbau

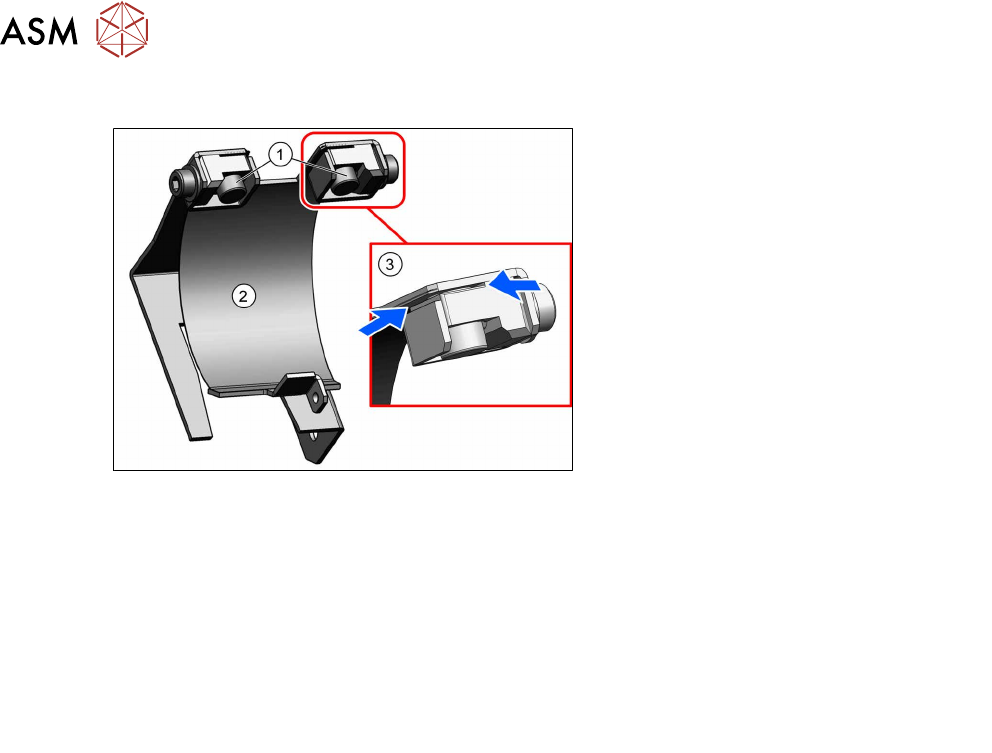

Abb.31: Magnete einsetzen (Darstellung ohne den restli-
chen Kopf)
► Setzen Sie die Abdeckflex ein und
befestigen Sie diese mit einer
Schraube (DIN8243 A M1x8‑A2) am
Kopf.
► Stellen Sie sicher, dass die beiden
Enden der Abdeckflex(2) sauber in
den Schlitzen(3) liegen.
► Fixieren Sie die Abdeckflex mit den bei-
den Magneten(1).
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Beachten Sie dabei auch die Einbauhinweise in folgenden Abschnitten:
3.4 "Rundmagnete tauschen" [}21]
5.2 "Druckregelventil (DRV) tauschen" [}39]
5.1 "Stützblech am DRV tauschen" [}37]
3.7 "BE-Sensor tauschen" [}29]
3.3 "Z‑Achsen-Abdeckung tauschen" [}18]
► Beachten Sie dabei insbesondere die Drehmomente.
3 BE-Kamera, Z-Achse und BE-Sensor
3.7 BE-Sensor tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 29
3.7 BE-Sensor tauschen
VORSICHT
Empfindliche Optik
Die Optik der Sender- und Empfängereinheit am BE-Sensor ist sehr empfindlich.
► Achten Sie darauf die Optik nicht zu verschmutzen oder zu beschädigen.
Teile

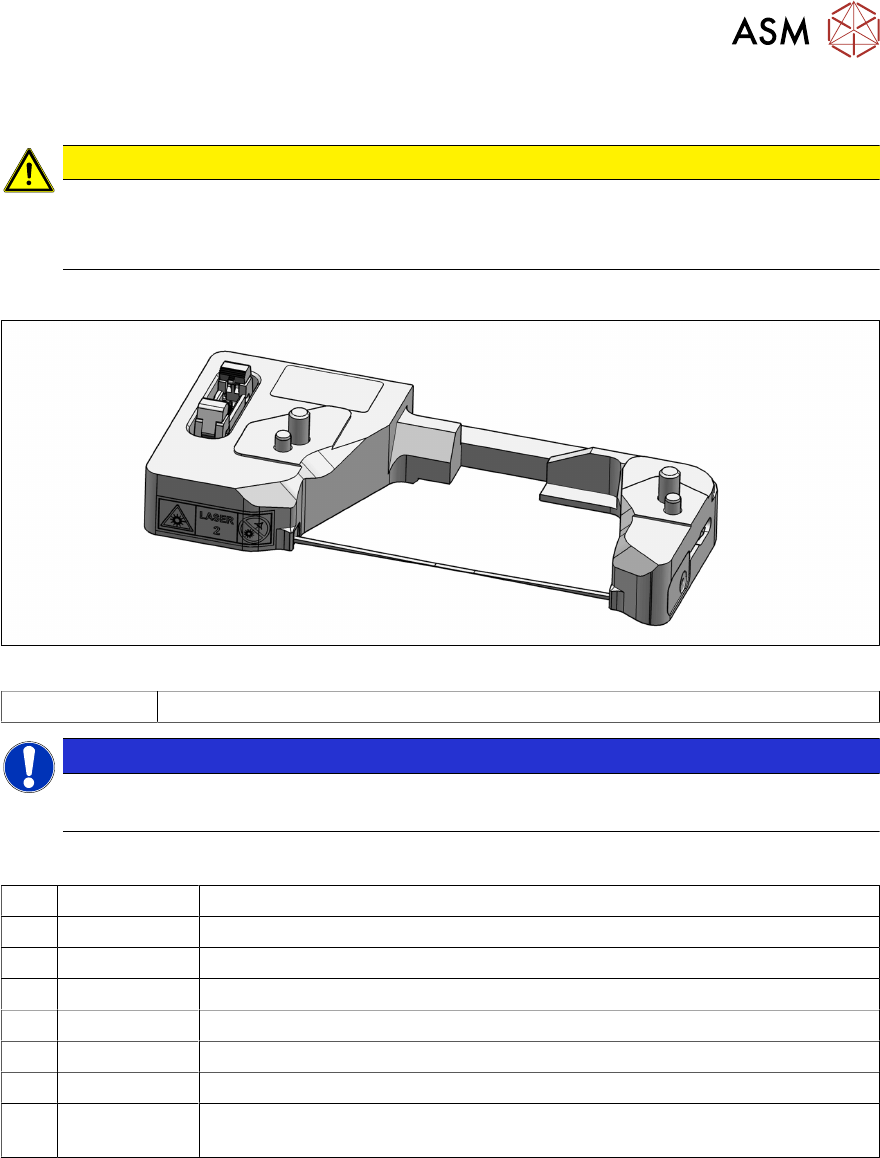

Abb.32: BE-Sensor
03133310-xx BE-Sensor C&P20P2
HINWEIS
BE-Sensor-Kabel
Wenden Sie sich bei Beschädigungen des BE-Sensor-Kabels an den SIPLACE-Service.
Hilfsmittel und Werkzeug
T07 03078400-xx Drehmoment-Schraubendreher ESD 1,0-5,0 Nm
T19 00318673-xx Seitenschneider Elektronik Gr.110
T47 00386253-xx Drehmoment-Schraubendreher ESD 0,4-1,0 Nm
T97 03075862-xx Torque Wechselklinge 1,5 mm TX8
T98 03171857-xx Torque Wechselklinge 1,5 mm TX10
T99 03171856-xx Torque Wechselklinge 1,5 mm TX20
C08 00308458-xx Kabelbinder B=2,5mm L=102mm Panduit
T --- Ggf. Werkzeug für den Aus- und Einbau sowie die Kalibrierung des
Bestückkopfes (siehe Serviceanleitung Ihrer Maschine)
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
