4 DP-Antriebe 4.1 Klemmplatte am DP‑Antrieb tauschen Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 31 4 DP-Antriebe 4.1 Klemmplatte am DP‑Antrieb tauschen Teile Abb.35: Klemmplatte 03005144‑xx Klemmplatte Hi…
3 BE-Kamera, Z-Achse und BE-Sensor
3.7 BE-Sensor tauschen
30 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
Ausbau
► Demontieren Sie die Z-Achsen-Abdeckung.
3.3 "Z‑Achsen-Abdeckung tauschen" [}18]
Der BE-Sensor ist nun zugänglich.
Abb.33: Elektrischer Anschluss
► Stecken Sie den elektrischen
Anschluss am BE-Sensor ab.
Entfernen Sie bei Bedarf Kabelbinder.
Markieren Sie sich ggf. deren Positio-
nen, so dass Sie diese später wieder
genau so ersetzen können.
Abb.34: Befestigungsschrauben
► Entfernen Sie die beiden Befestigungs-
schrauben(1) (TX20) und nehmen Sie
den BE‑Sensor(2) ab.
Einbau
► Befestigen Sie den neuen BE-Sensor mit zwei Befestigungsschrauben (TX20, Drehmoment:
1,9Nm) und Beilagscheiben.
► Stecken Sie die elektrische Verbindung an. Fixieren Sie das Kabel ggf. mit Kabelbindern.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Beachten Sie dabei auch die Einbauhinweise in folgendem Abschnitt:
3.3 "Z‑Achsen-Abdeckung tauschen" [}18]
► Beachten Sie dabei insbesondere die Drehmomente.
► Führen Sie nach dem Einbau eine Kalibrierung des BE-Sensors durch.
4 DP-Antriebe
4.1 Klemmplatte am DP‑Antrieb tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 31
4 DP-Antriebe
4.1 Klemmplatte am DP‑Antrieb tauschen
Teile
Abb.35: Klemmplatte
03005144‑xx Klemmplatte
Hilfsmittel und Werkzeug
T44 00386132-xx Drehmoment-Schraubendreher ESD 0,1-0,6 Nm
T76 00386135-xx Torque Wechselklinge 1,5 mm 6-kant
T --- Ggf. Werkzeug für den Aus- und Einbau sowie die Kalibrierung des
Bestückkopfes (siehe Serviceanleitung Ihrer Maschine)
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "Sicherheitshinweise zum BE‑Sensor" [}6]
Ausbau
Abb.36: Klemmplatte
► Entfernen Sie die Befestigungs-
schraube(2) (Inbus1,5) und nehmen
Sie die Klemmplatte(1) ab.
Einbau
► Montieren Sie die neue Klemmplatte. Ziehen Sie die Befestigungsschraube der Klemmplatte
mit einem Drehmoment von 0,1Nm fest.
4 DP-Antriebe
4.2 DP-Antrieb und Schlauch tauschen
32 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
4.2 DP-Antrieb und Schlauch tauschen

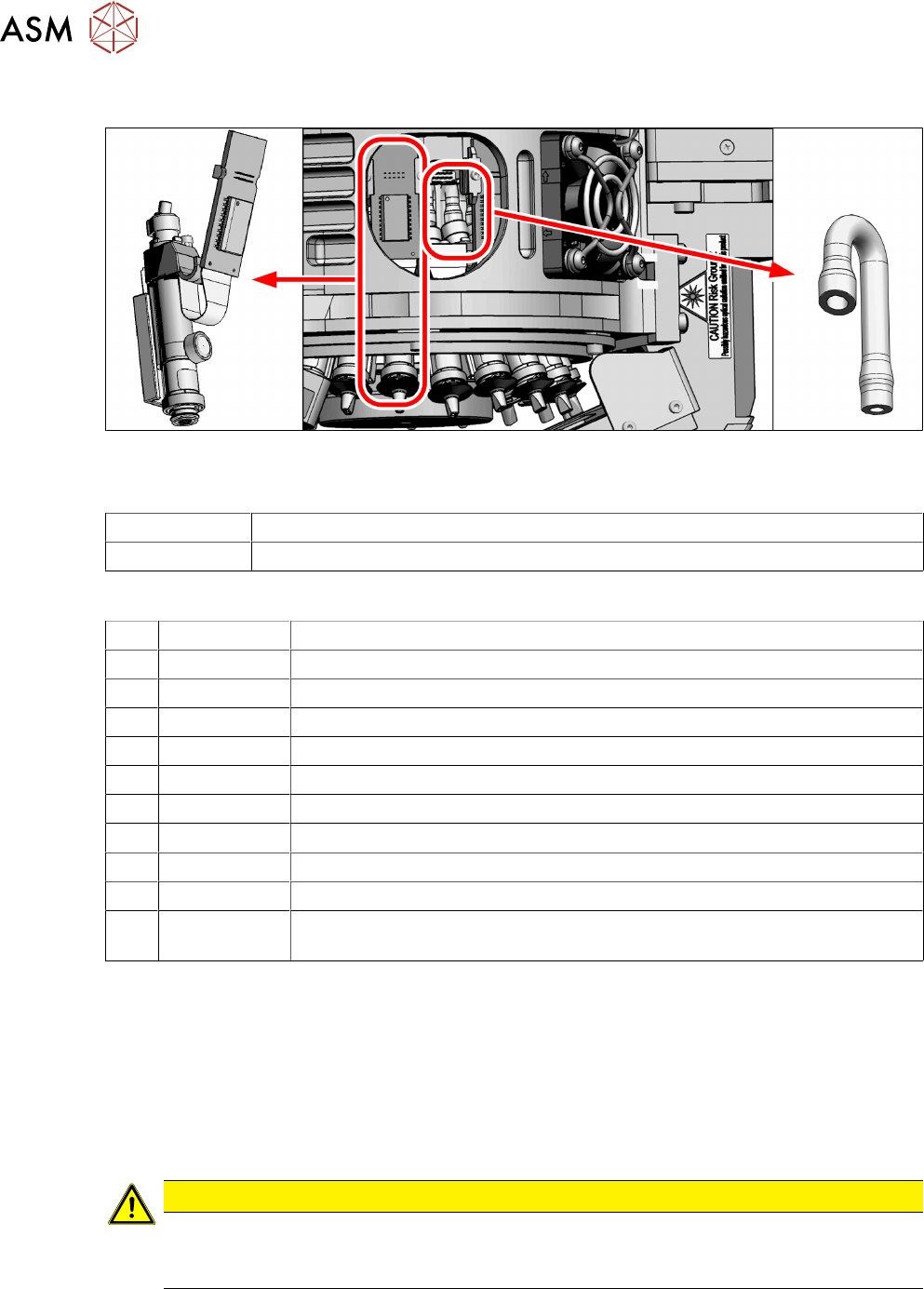

Abb.37: DP-Antrieb und Schlauch
Teile
03102532Sxx DP‑Antrieb SIPLACE C&P20P (inkl.Schrauben und Klemmplatten)
03103784‑xx Schlauch DP‑Vakuum für SIPLACE C&P20P
Hilfsmittel und Werkzeug
T07 03078400-xx Drehmoment-Schraubendreher ESD 1,0-5,0 Nm
T44 00386132-xx Drehmoment-Schraubendreher ESD 0,1-0,6 Nm
T47 00386253-xx Drehmoment-Schraubendreher ESD 0,4-1,0 Nm
T53 00096487-xx Pinzette abgewinkelt 140mm ovale Spitzen
T65 03109065-xx DP-Wechselwerkzeug für SIPLACE C&P20 P
T76 00386135-xx Torque Wechselklinge 1,5 mm 6-kant
T78 03090019-xx Torque Wechselklinge 2,5 mm 6-kant
T81 00376493-xx Pinzette stumpf, 145mm, Größe AMB
T98 03171857-xx Torque Wechselklinge 1,5 mm TX10
T99 03171856-xx Torque Wechselklinge 1,5 mm TX20
T --- Ggf. Werkzeug für den Aus- und Einbau sowie die Kalibrierung des
Bestückkopfes (siehe Serviceanleitung Ihrer Maschine)
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "Sicherheitshinweise zum BE‑Sensor" [}6]
Ausbau
VORSICHT
Pinzette stumpf 145mm Größe 3mm [00376493‑xx]
Verwenden Sie für die Schläuche keine andere Pinzette. Ansonsten können die Schläuche
beschädigt werden.
► Ziehen Sie die Pipette vom Segment ab.
► Demontieren Sie den Haltekreis/Blendenring.
► Demontieren Sie die beiden Klemmplatten neben der Platine des DP‑Antriebs.
4.1 "Klemmplatte am DP‑Antrieb tauschen" [}31]
