4 DP-Antriebe 4.2 DP-Antrieb und Schlauch tauschen 34 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 Abb.41: Schlauch Wenn Sie den Schlauch (1) ausbauen, dann führen Sie noch folgenden Schritt durch: ► Ziehe…
4 DP-Antriebe
4.2 DP-Antrieb und Schlauch tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 33
Abb.38: Platine
► Ziehen Sie die Platine(1) vorsichtig
aus dem Stecker(2).
Abb.39: Befestigungsschrauben des DP‑Antriebs
► Entfernen Sie die beiden Befestigungs-
schrauben(1) auf der Innenseite des
Sternträgers.
Abb.40: Schlauch
► Ziehen Sie den Schlauch(2) vom DP-
Antrieb(1) ab.
► Entnehmen Sie den DP‑Antrieb durch
die Serviceöffnung.
► Wenn Sie den DP-Antrieb tauschen,
dann fahren Sie jetzt mit dem Einbau
des DP‑Antriebs fort.
4 DP-Antriebe
4.2 DP-Antrieb und Schlauch tauschen
34 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019

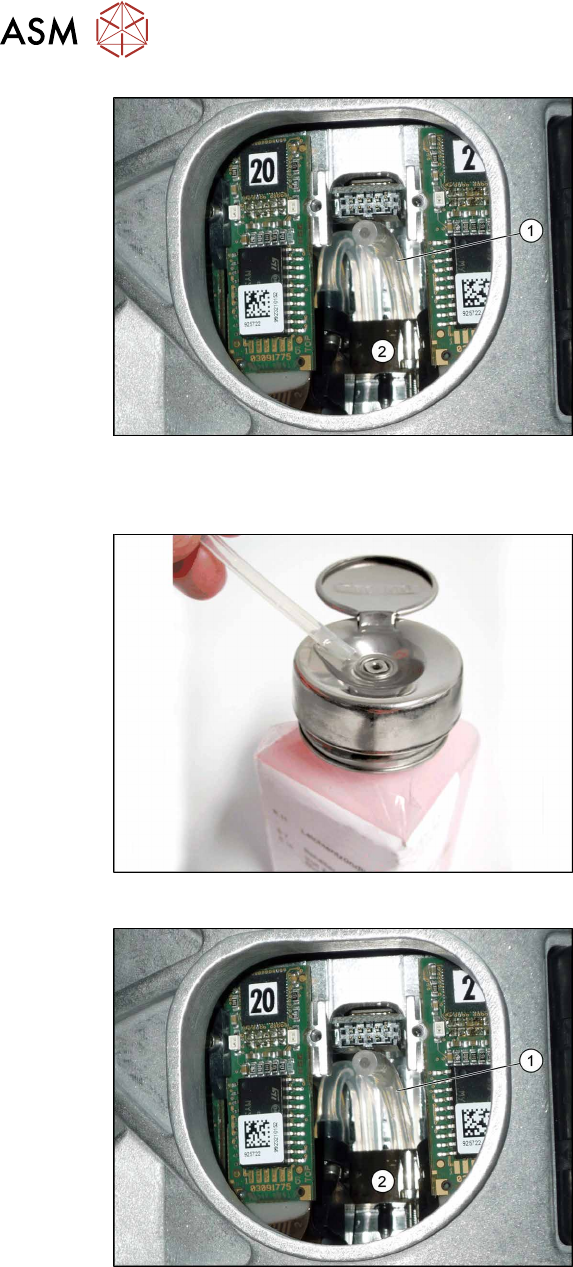

Abb.41: Schlauch
Wenn Sie den Schlauch(1) ausbauen, dann
führen Sie noch folgenden Schritt durch:
► Ziehen Sie den Schlauch vorsichtig
nach oben.
Der Anschluss für das hintere Ende
des Schlauches befindet sich am
Sternträger hinter der Federeinheit(2).
Einbau Schlauch
Abb.42: Schlauch mit Ethylalkohol benetzen
► Prüfen Sie den Schlauch auf Beschädi-
gungen oder Knicke.
► Prüfen Sie die Länge des Schlauches:
40mm +/- 0,5mm
► Benetzen Sie den neuen Schlauch an
einem Ende mit Ethylalkohol.
Abb.43: Schlauch
► Schieben Sie das benetzte Ende des
Schlauches(1) mit der Pinzette auf den
Anschluss hinter der Federeinheit(2).
Beachten Sie dabei den natürlichen
Biegeradius des Schlauches.
Verwenden Sie dafür ausschließlich die
"Pinzette stumpf 145mm Größe
3mm" [00376493‑xx].
Verdrehen Sie den Schlauch nicht beim
Aufstecken.
4 DP-Antriebe
4.2 DP-Antrieb und Schlauch tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 35
Einbau DP‑Antrieb
Abb.44: Federstift
► Schieben Sie den Federstift(2) vorsich-
tig mit einem Torx-Schraubendreher(1)
zurück.
Abb.45: DP‑Wechselwerkzeug einsetzen
► (1) Setzen Sie das DP‑Wechselwerkzeug ein.
(2) Der Federstift wird dabei vom DP‑Wechselwerkzeug gehalten. Der Federstift ist dabei
nicht direkt zu sehen.
(3) Achten Sie auf den korrekten Sitz des DP‑Wechselwerkzeugs am Kopf. Die untere Kerbe
des DP‑Wechselwerkzeugs muss auf der Kante sitzen.
