4 DP-Antriebe
4.2 DP-Antrieb und Schlauch tauschen
36 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019

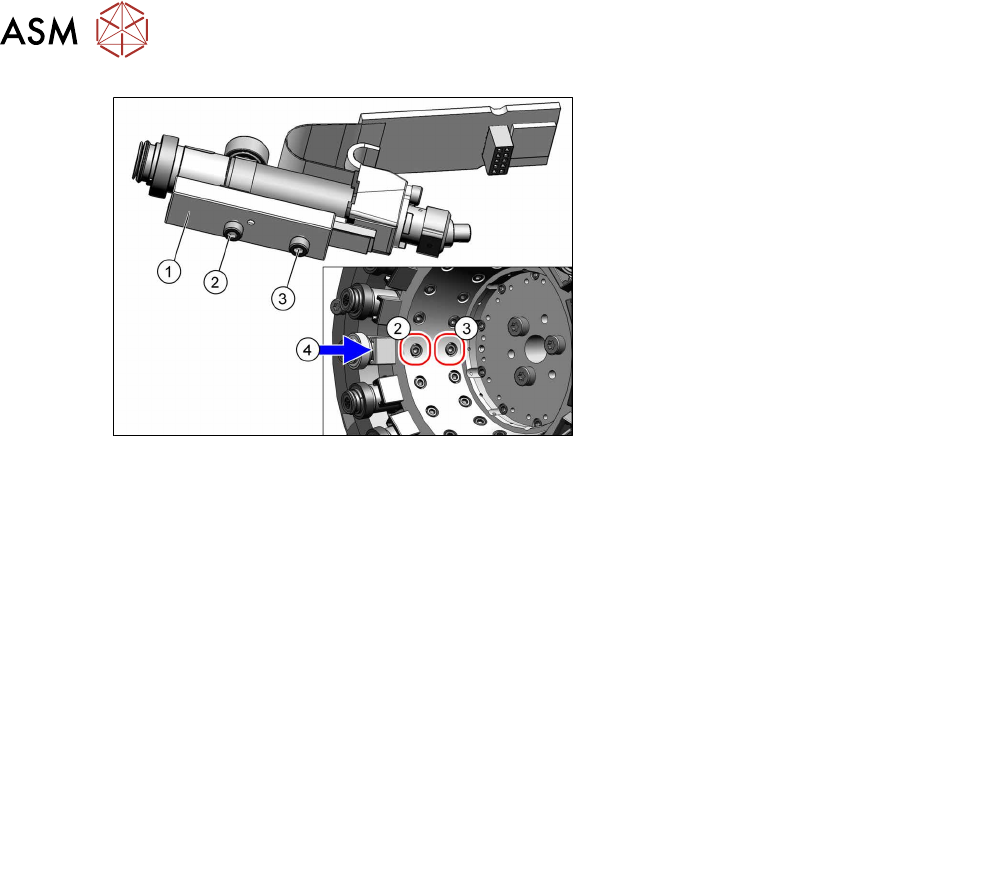

Abb.46: DP‑Antrieb (am Beispiel SIPLACE C&P20P)
► Legen Sie den neuen DP‑Antrieb über
die Serviceöffnung in den Kopf. Positio-
nieren Sie die Linearführung(1) dabei
auf dem Sternträger.
► Fixieren Sie die Linearführung locker
mit einer neuen Befestigungs-
schraube(3).
► (4) Drücken Sie die Linearführung in
Richtung Federstift.
► Ziehen Sie die beiden neuen Befesti-
gungsschrauben(3) und(2) (Inbus1,5)
mit einem Drehmoment von 0,2Nm
fest.
► Entfernen Sie das DP‑Wechselwerkzeug.
► Prüfen Sie ob die Federeinheit korrekt sitzt. Drücken Sie dazu den DP‑Antrieb nach innen.
Dies muss leichtgängig möglich sein.
► Stecken Sie den Schlauch mit der Pinzette am DP‑Antrieb an.
Verwenden Sie dafür ausschließlich die "Pinzette stumpf 145mm Größe
3mm" [00376493‑xx].
Achten Sie darauf, dass der Schlauch nicht geknickt oder beschädigt ist.
Verdrehen Sie den Schlauch nicht beim Aufstecken.
► Stellen Sie sicher, dass sich der DP‑Antrieb nach oben einfedern lässt.
► Drücken Sie die Platine in den Stecker.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Beachten Sie dabei auch die Einbauhinweise in folgenden Abschnitten:
4.1 "Klemmplatte am DP‑Antrieb tauschen" [}31]
6.1 "Blendenring/Haltekreis/Dichtscheibe tauschen" [}43]
► Beachten Sie dabei insbesondere die Drehmomente.
5 Druckregelventil (DRV)
5.1 Stützblech am DRV tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 37
5 Druckregelventil (DRV)
5.1 Stützblech am DRV tauschen
Teile

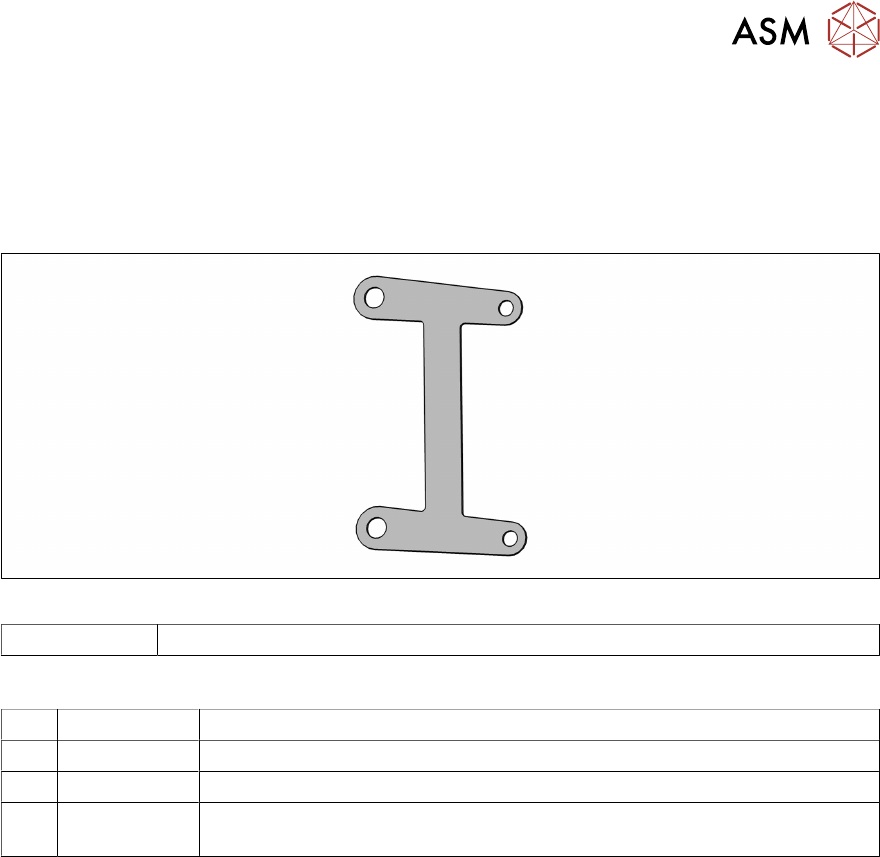

Abb.47: Stützblech
03154883-xx Stützblech Pneumatikventil C&P20P2
Hilfsmittel und Werkzeug
T47 00386253-xx Drehmoment-Schraubendreher ESD 0,4-1,0 Nm
T98 03171857-xx Torque Wechselklinge 1,5 mm TX10
T99 03171856-xx Torque Wechselklinge 1,5 mm TX20
T --- Ggf. Werkzeug für den Aus- und Einbau sowie die Kalibrierung des
Bestückkopfes (siehe Serviceanleitung Ihrer Maschine)
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "Sicherheitshinweise zum BE‑Sensor" [}6]
5 Druckregelventil (DRV)
5.1 Stützblech am DRV tauschen
38 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
Ausbau

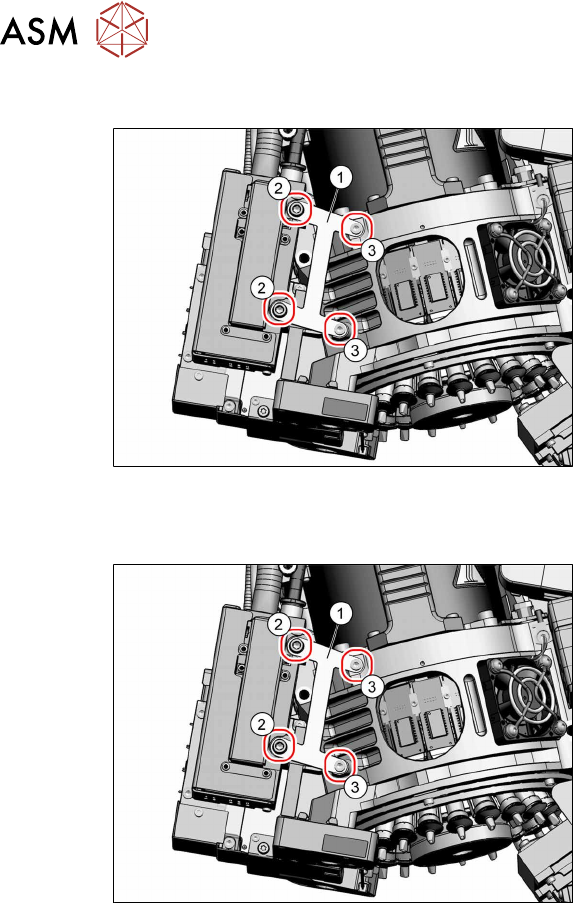

Abb.48: Stützblech demontieren
► Entfernen Sie die Befestigungsschrau-
ben(2) (TX20) und(3) (TX10) und neh-
men Sie das Stützblech(1) ab.
Einbau
Abb.49: Stützblech montieren
► Befestigen Sie das Stützblech(1) mit
den Schrauben(3) (TX10, M3x6, Dreh-
moment 0,6Nm) und(2) (TX20,
M4x25, Drehmoment 0,9Nm).
