6 Blendenring, Haltekreis und Schalldämpfer
6.1 Blendenring/Haltekreis/Dichtscheibe tauschen
46 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
Einbau
Abb.60: O‑Ring und Dichtscheibe
► Ist der O‑Ring(1) beschädigt, ersetzen
Sie diesen durch einen neuen O‑Ring.
► Legen Sie die Dichtscheibe in der rich-
tigen Position auf den Blendenring. Alle
Öffnungen müssen übereinander lie-
gen. Achten Sie auf den Pin.
Abb.61: Blendenring einsetzen
► Stecken Sie den Blendenring und die
Dichtscheibe lagerichtig in den Stern-
träger ein. Achten Sie auf den Pin.
Abb.62: Blendenring befestigen
► Nur Vakuumpumpenbetrieb mit
Blendenring: Fixieren Sie den Blen-
denring mit den drei Befestigungs-
schrauben(1) (TX10, M3x10, Drehmo-
ment 1,3Nm).
► Nur Venturibetrieb mit Haltekreis:
Fixieren Sie den Haltekreis mit den drei
Befestigungsschrauben (TX10, M3x10,
Drehmoment 0,25Nm).
6 Blendenring, Haltekreis und Schalldämpfer
6.1 Blendenring/Haltekreis/Dichtscheibe tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 47

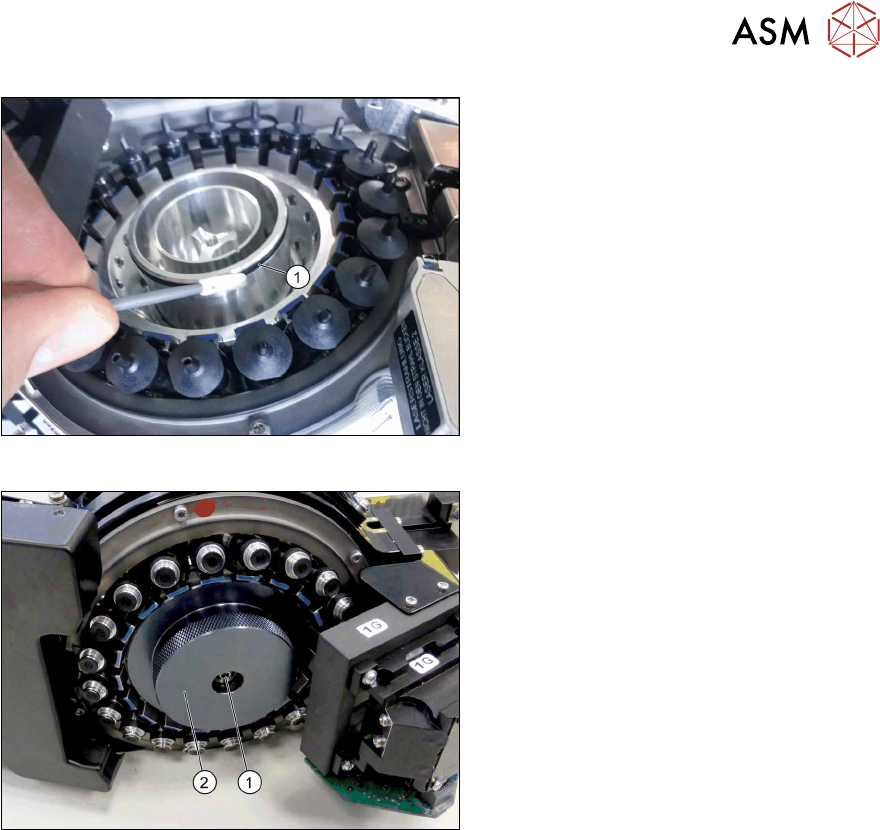

Abb.63: O‑Ring fetten
► Fetten Sie den O‑Ring. Verwenden Sie
dazu ein mit "Isoflex Topas 5051 50ml
(grün)" benetztes Reinigungsstäbchen.
Abb.64: Deckel montieren
► Vakuumpumpenbetrieb:
Montieren Sie den Deckel(2) mit einer
Schraube(1) (TX10, M4x14, Drehmo-
ment 1,3Nm).
► Venturibetrieb:
Montieren Sie den Schalldämpfer. Zie-
hen Sie die Befestigungsschraube des
Schalldämpfers von Hand an.
6 Blendenring, Haltekreis und Schalldämpfer
6.2 Schalldämpfer tauschen (nur Venturibetrieb)
48 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
6.2 Schalldämpfer tauschen (nur Venturibetrieb)
Teile

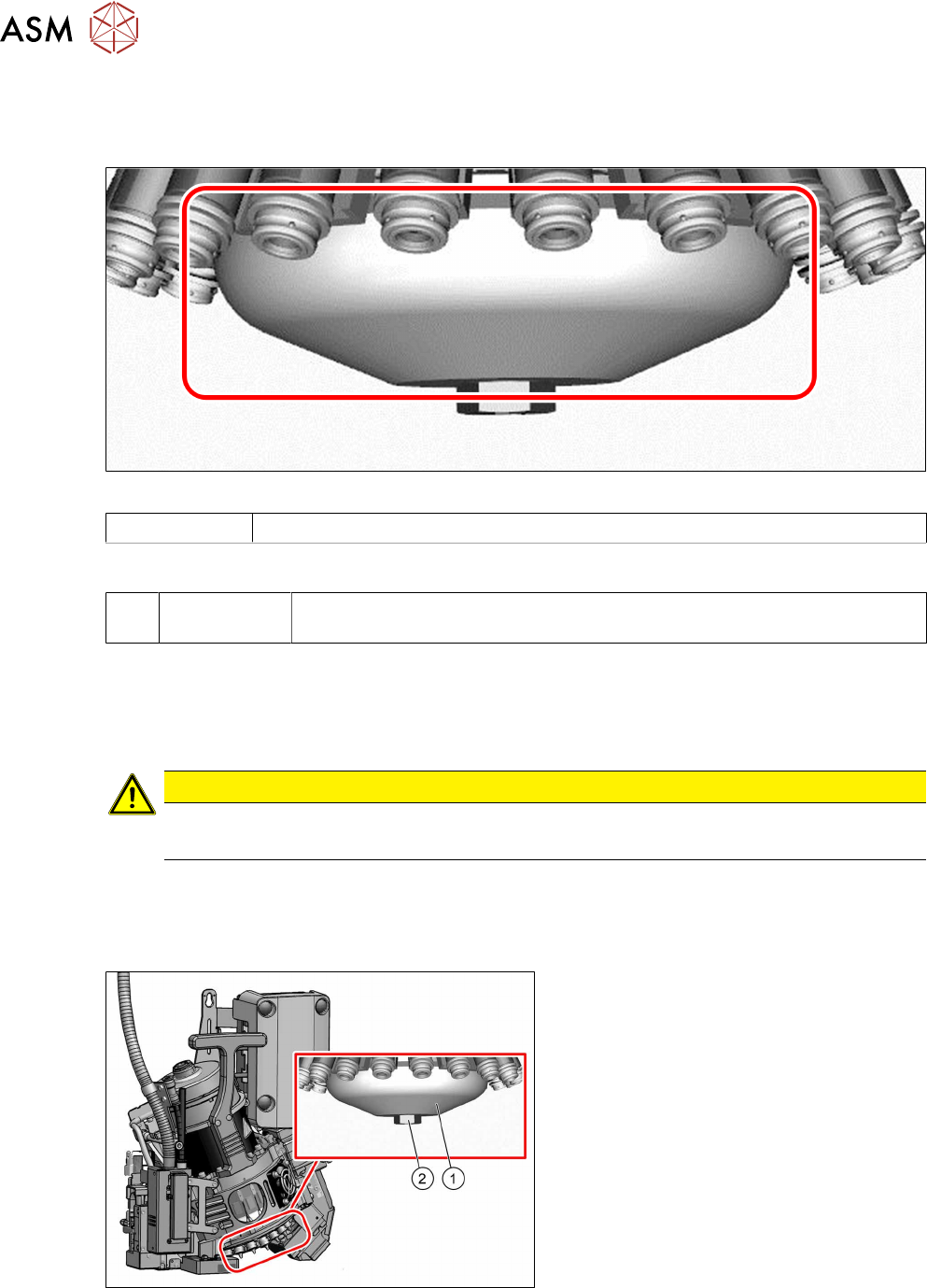

Abb.65: Schalldämpfer
03043707-xx Schalldämpfer
Hilfsmittel und Werkzeug
T --- Ggf. Werkzeug für den Aus- und Einbau sowie die Kalibrierung des
Bestückkopfes (siehe Serviceanleitung Ihrer Maschine)
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
VORSICHT
Kamera
► Achten Sie darauf, die Kamera-Optik nicht zu verschmutzen oder zu beschädigen.
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "Sicherheitshinweise zum BE‑Sensor" [}6]
Ausbau
Abb.66: Schalldämpfer
► Entfernen Sie die Befestigungs-
schraube(2) des Schalldämpfers(1).
► Hebeln Sie den Schalldämpfer vorsich-
tig heraus.
