6 Blendenring, Haltekreis und Schalldämpfer 6.3 Schlauch Haltekreis tauschen 50 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 Ausbau ► Demontieren Sie die BE-Kamera. 3.1 "BE-Kamera tauschen" [ } 13…
6 Blendenring, Haltekreis und Schalldämpfer
6.3 Schlauch Haltekreis tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 49
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Drücken Sie den neuen Schalldämpfer vorsichtig auf den Haltekreis.
– Schrauben Sie die Befestigungsschraube des Schalldämpfers mit der Hand vorsichtig
handfest an.
6.3 Schlauch Haltekreis tauschen
Teile

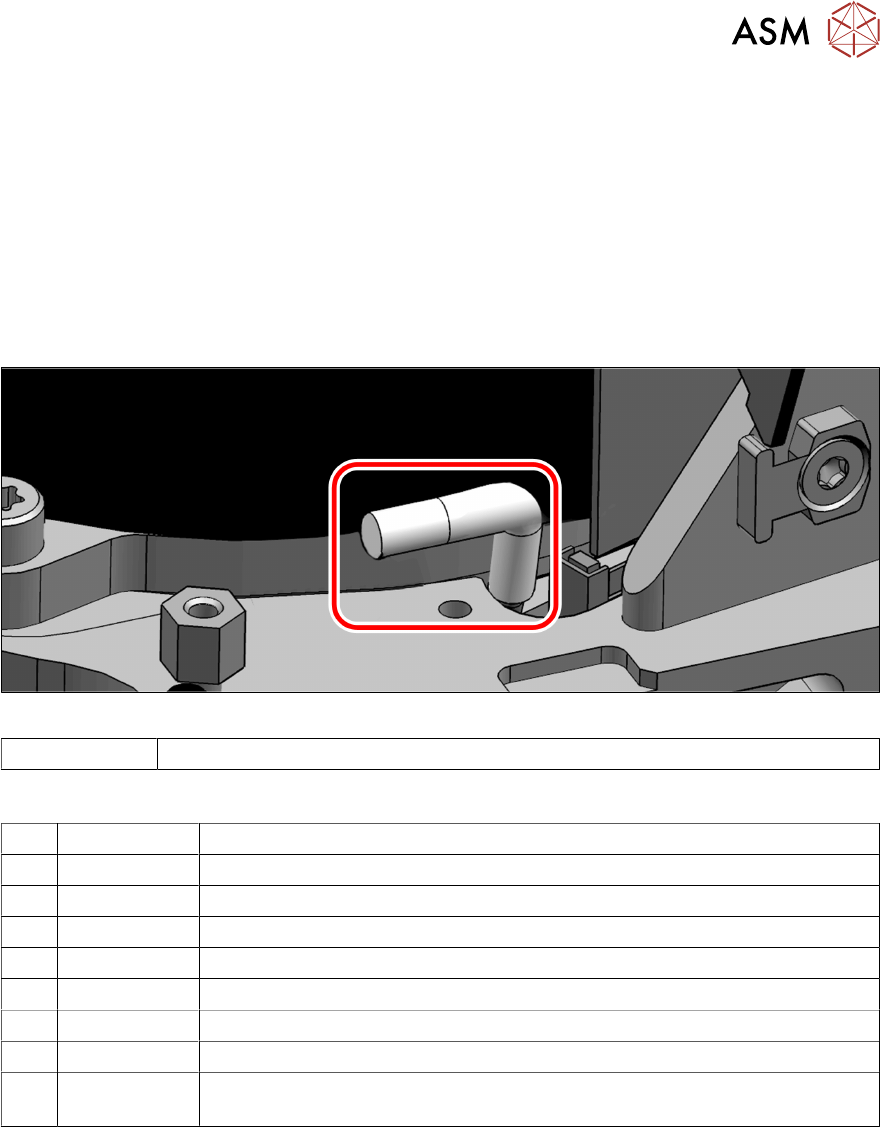

Abb.67: Schlauch Haltekreis
03154858S01 Schlauch Haltekreis CP20 P2 S 2
Hilfsmittel und Werkzeug
T07 03078400-xx Drehmoment-Schraubendreher ESD 1,0-5,0 Nm
T19 00318673-xx Seitenschneider Elektronik Gr.110
T44 00386132-xx Drehmoment-Schraubendreher ESD 0,1-0,6 Nm
T47 00386253-xx Drehmoment-Schraubendreher ESD 0,4-1,0 Nm
T78 03090019-xx Torque Wechselklinge 2,5 mm 6-kant
T98 03171857-xx Torque Wechselklinge 1,5 mm TX10
T 00381443‑xx Rohr/Schlauchschneider Festo ZRS 7658
C08 00308458-xx Kabelbinder B=2,5mm L=102mm Panduit
T --- Ggf. Werkzeug für den Aus- und Einbau sowie die Kalibrierung des
Bestückkopfes (siehe Serviceanleitung Ihrer Maschine)
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "Sicherheitshinweise zum BE‑Sensor" [}6]
6 Blendenring, Haltekreis und Schalldämpfer
6.3 Schlauch Haltekreis tauschen
50 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
Ausbau
► Demontieren Sie die BE-Kamera.
3.1 "BE-Kamera tauschen" [}13]
► Demontieren Sie die Platine Haltekreis.
9.3 "Platine Haltekreis tauschen" [}69]
Abb.68: Schlauch Haltekreis
► Ziehen Sie den Schlauch Haltekreis(1)
nach oben ab.
Einbau
► Schneiden Sie den neuen Schlauch auf eine Länge von 22 +/- 1mm zu.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Beachten Sie dabei auch die Einbauhinweise in folgenden Abschnitten:
9.3 "Platine Haltekreis tauschen" [}69]
3.1 "BE-Kamera tauschen" [}13]
► Beachten Sie dabei insbesondere die Drehmomente.
► Ersetzen Sie ggf. entfernte Kabelbinder.
6 Blendenring, Haltekreis und Schalldämpfer
6.4 Schlauch Bestückkreis tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 51
6.4 Schlauch Bestückkreis tauschen
Teile
Abb.69: Schlauch Bestückkreis (an der Rückseite des DRV)
03154926Sxx Schlauch Bestückkreis SIPLACE C&P20 P2 S 2
Hilfsmittel und Werkzeug
T 00381443‑xx Rohr/Schlauchschneider Festo ZRS 7658
T --- Ggf. Werkzeug für den Aus- und Einbau sowie die Kalibrierung des
Bestückkopfes (siehe Serviceanleitung Ihrer Maschine)
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "Sicherheitshinweise zum BE‑Sensor" [}6]
Ausbau
► Ein Ausbau des Druckregelventils ist nicht notwendig, kann aber für eine bessere Zugänglich-
keit sinnvoll sein.
5.2 "Druckregelventil (DRV) tauschen" [}39]
Abb.70: Schlauch Bestückkreis
► Ziehen Sie den Schlauch(1) am Druck-
regelventil und am Kopfgehäuse ab.
