6 Blendenring, Haltekreis und Schalldämpfer 6.4 Schlauch Bestückkreis tauschen 52 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 Einbau ► Schneiden Sie den neuen Schlauch auf eine Länge von 45 +/- 1mm zu. ► V…
6 Blendenring, Haltekreis und Schalldämpfer
6.4 Schlauch Bestückkreis tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 51
6.4 Schlauch Bestückkreis tauschen
Teile
Abb.69: Schlauch Bestückkreis (an der Rückseite des DRV)
03154926Sxx Schlauch Bestückkreis SIPLACE C&P20 P2 S 2
Hilfsmittel und Werkzeug
T 00381443‑xx Rohr/Schlauchschneider Festo ZRS 7658
T --- Ggf. Werkzeug für den Aus- und Einbau sowie die Kalibrierung des
Bestückkopfes (siehe Serviceanleitung Ihrer Maschine)
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "Sicherheitshinweise zum BE‑Sensor" [}6]
Ausbau
► Ein Ausbau des Druckregelventils ist nicht notwendig, kann aber für eine bessere Zugänglich-
keit sinnvoll sein.
5.2 "Druckregelventil (DRV) tauschen" [}39]
Abb.70: Schlauch Bestückkreis
► Ziehen Sie den Schlauch(1) am Druck-
regelventil und am Kopfgehäuse ab.
6 Blendenring, Haltekreis und Schalldämpfer
6.4 Schlauch Bestückkreis tauschen
52 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
Einbau
► Schneiden Sie den neuen Schlauch auf eine Länge von 45 +/- 1mm zu.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Beachten Sie dabei auch die Einbauhinweise in folgendem Abschnitt:
5.2 "Druckregelventil (DRV) tauschen" [}39]
► Beachten Sie dabei insbesondere die Drehmomente.
7 Drehverschraubung
7.1 Abdeckkappe und Durchführungstülle tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 53
7 Drehverschraubung
7.1 Abdeckkappe und Durchführungstülle tauschen
Teile
03134712-xx Abdeckkappe
03159288-xx Durchführungstülle Sternmotor SIPLACE C&P20P2
Hilfsmittel und Werkzeug
T44 00386132-xx Drehmoment-Schraubendreher ESD 0,1-0,6 Nm
T96 03171858-xx Torque Wechselklinge 1,5 mm TX6
T --- Ggf. Werkzeug für den Aus- und Einbau sowie die Kalibrierung des
Bestückkopfes (siehe Serviceanleitung Ihrer Maschine)
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "Sicherheitshinweise zum BE‑Sensor" [}6]
Ausbau

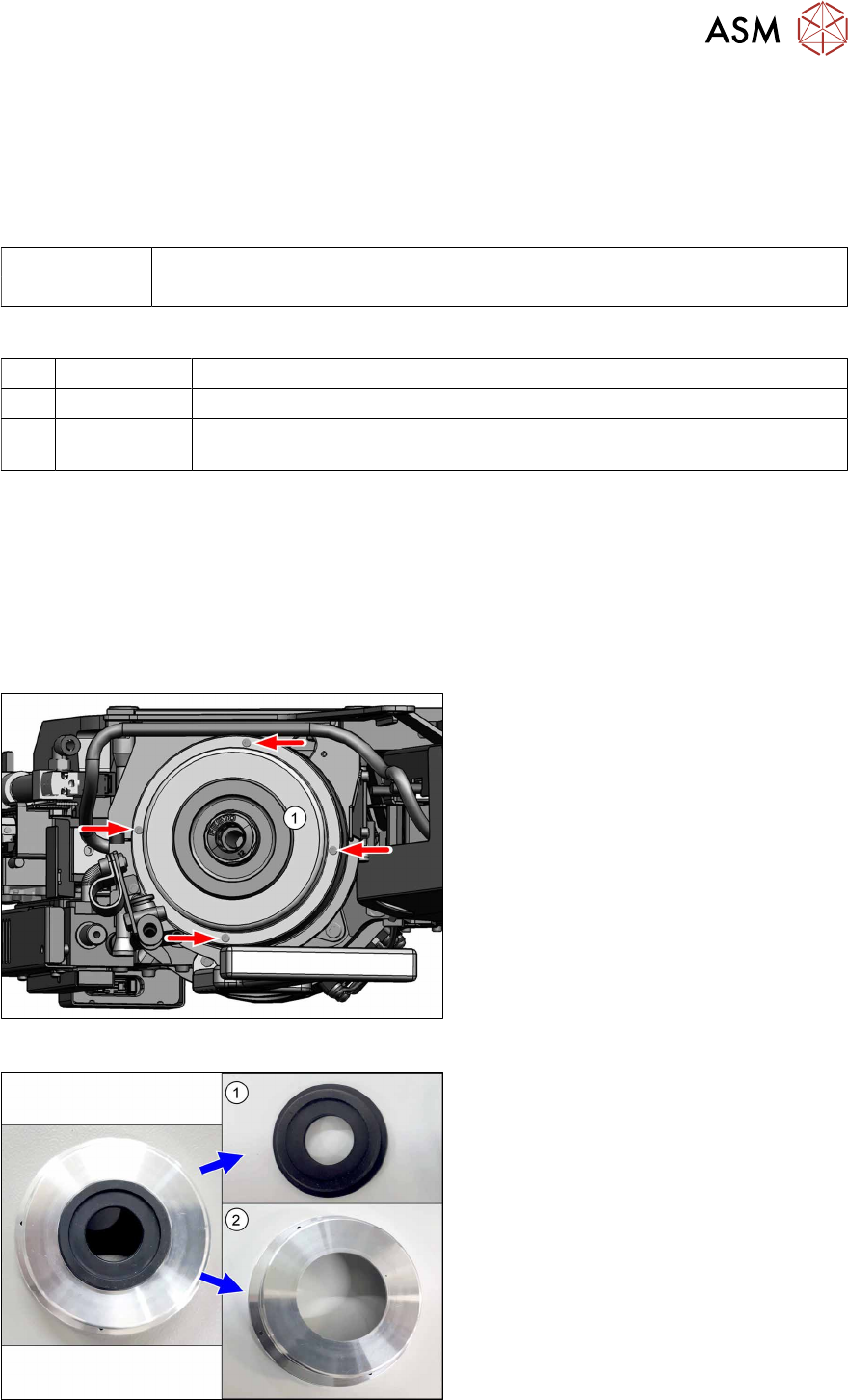

Abb.71: Abdeckkappe
► Entfernen Sie die vier Befestigungs-
schrauben (TX6) und nehmen Sie die
Abdeckkappe(1) ab.
Abb.72: Abdeckkappe und Durchführungstülle
► Nehmen Sie die Durchführungstülle(1)
aus der Abdeckkappe(2) heraus.
