7 Drehverschraubung
7.1 Abdeckkappe und Durchführungstülle tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 53
7 Drehverschraubung
7.1 Abdeckkappe und Durchführungstülle tauschen
Teile
03134712-xx Abdeckkappe
03159288-xx Durchführungstülle Sternmotor SIPLACE C&P20P2
Hilfsmittel und Werkzeug
T44 00386132-xx Drehmoment-Schraubendreher ESD 0,1-0,6 Nm
T96 03171858-xx Torque Wechselklinge 1,5 mm TX6
T --- Ggf. Werkzeug für den Aus- und Einbau sowie die Kalibrierung des
Bestückkopfes (siehe Serviceanleitung Ihrer Maschine)
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "Sicherheitshinweise zum BE‑Sensor" [}6]
Ausbau
Abb.71: Abdeckkappe
► Entfernen Sie die vier Befestigungs-
schrauben (TX6) und nehmen Sie die
Abdeckkappe(1) ab.
Abb.72: Abdeckkappe und Durchführungstülle
► Nehmen Sie die Durchführungstülle(1)
aus der Abdeckkappe(2) heraus.
7 Drehverschraubung
7.1 Abdeckkappe und Durchführungstülle tauschen
54 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019

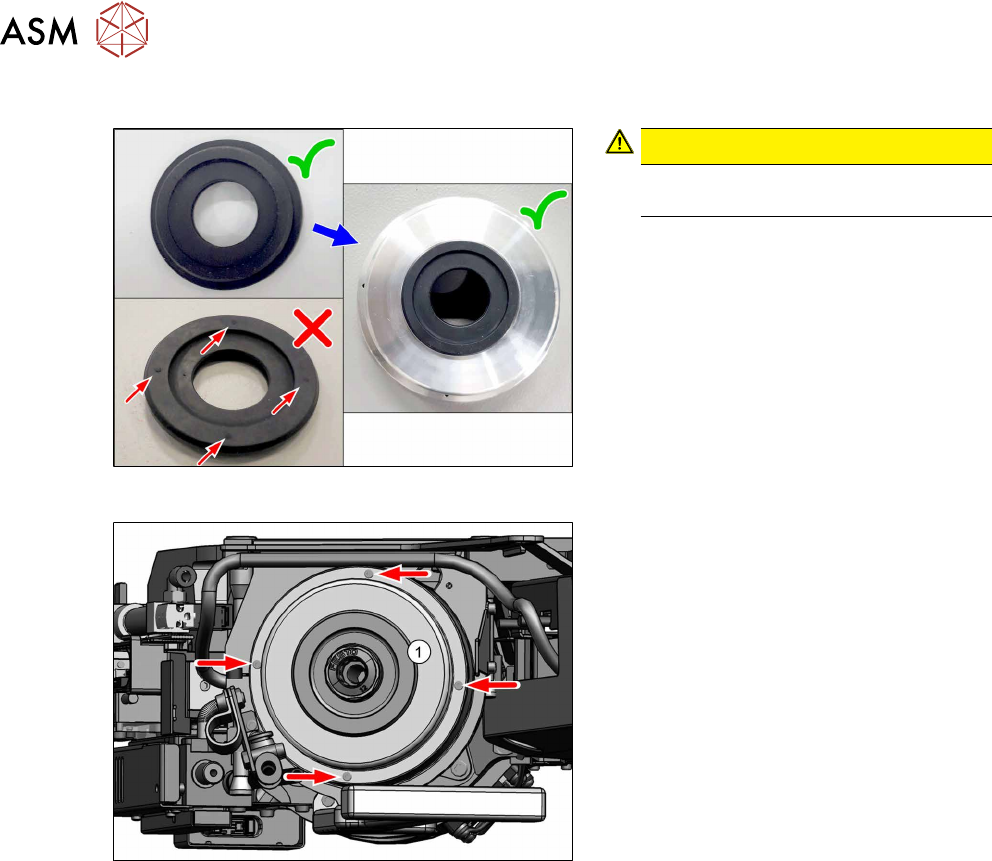

Einbau
Abb.73: Durchführungstülle einsetzen
 VORSICHT!
Die Durchführungstülle darf nicht
gefettet werden.
.
► An der Durchführungstülle befinden
sich vier kleine Noppen. Setzen Sie die
Durchführungstülle so ein, dass die
Noppen nach unten weisen.
Abb.74: Abdeckkappe
► Befestigen Sie die Abdeckkappe(1) mit
vier Schrauben (TX6, M2x5, Drehmo-
ment 0,3Nm).
7 Drehverschraubung
7.2 Drehverschraubung tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 55

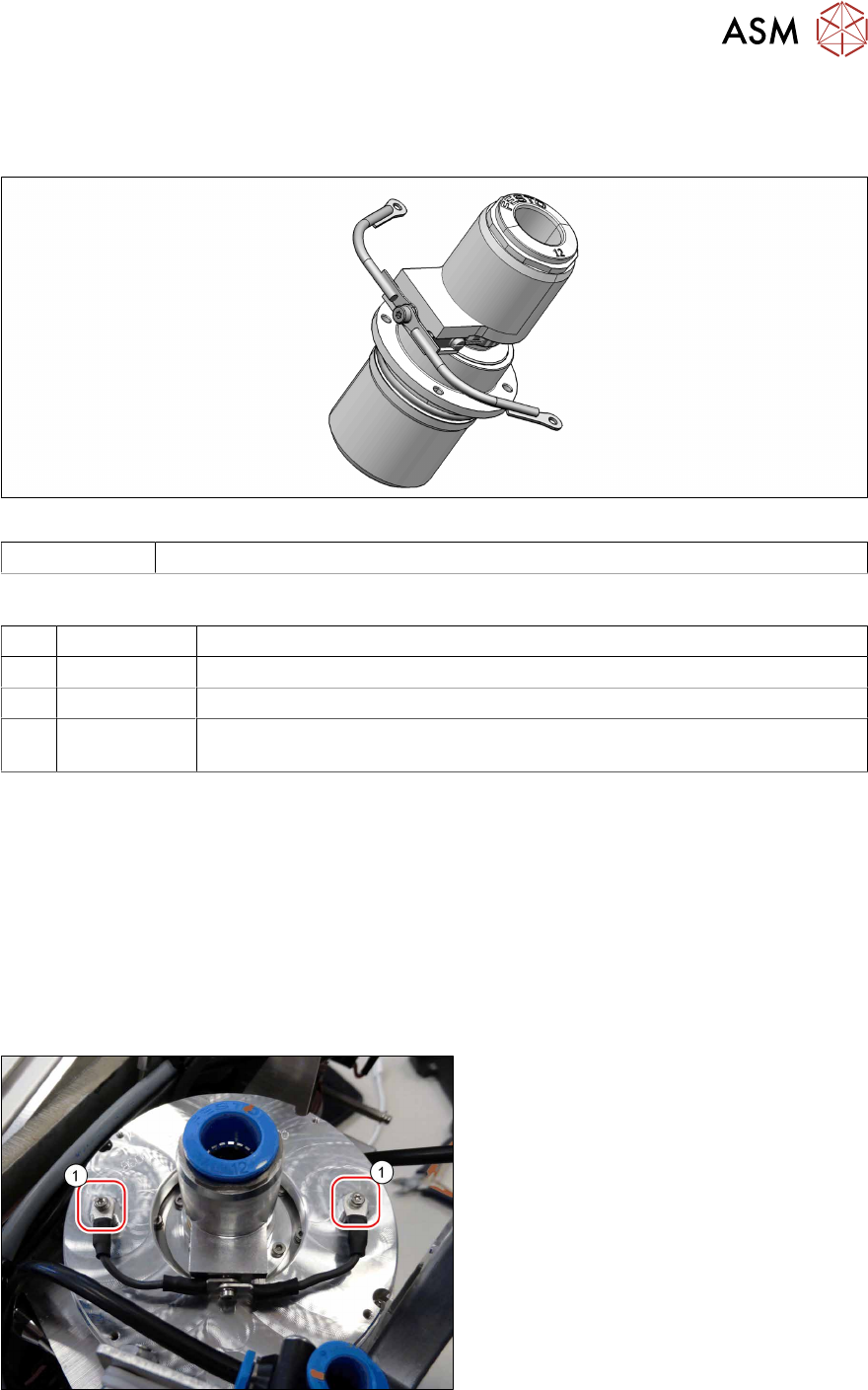

7.2 Drehverschraubung tauschen
Teile
Abb.75: Drehverschraubung komplett
03134264-xx Drehverschraubung komplett SIPLACE C&P20P2
Hilfsmittel und Werkzeug
T44 00386132-xx Drehmoment-Schraubendreher ESD 0,1-0,6 Nm
T96 03171858-xx Torque Wechselklinge 1,5 mm TX6
C 00310259-xx Schmierfett Unisilikon L 250 L 60gr Tube
T --- Ggf. Werkzeug für den Aus- und Einbau sowie die Kalibrierung des
Bestückkopfes (siehe Serviceanleitung Ihrer Maschine)
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "Sicherheitshinweise zum BE‑Sensor" [}6]
Ausbau
► Demontieren Sie die Abdeckkappe.
7.1 "Abdeckkappe und Durchführungstülle tauschen" [}53]
Abb.76: Masseverbindungen
► Entfernen Sie die beiden Befestigungs-
schrauben(1) (TX6) der Masseverbin-
dungen.
Achten Sie dabei auf die Zahnschei-
ben.
