7 Drehverschraubung

7.2 Drehverschraubung tauschen

56 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019

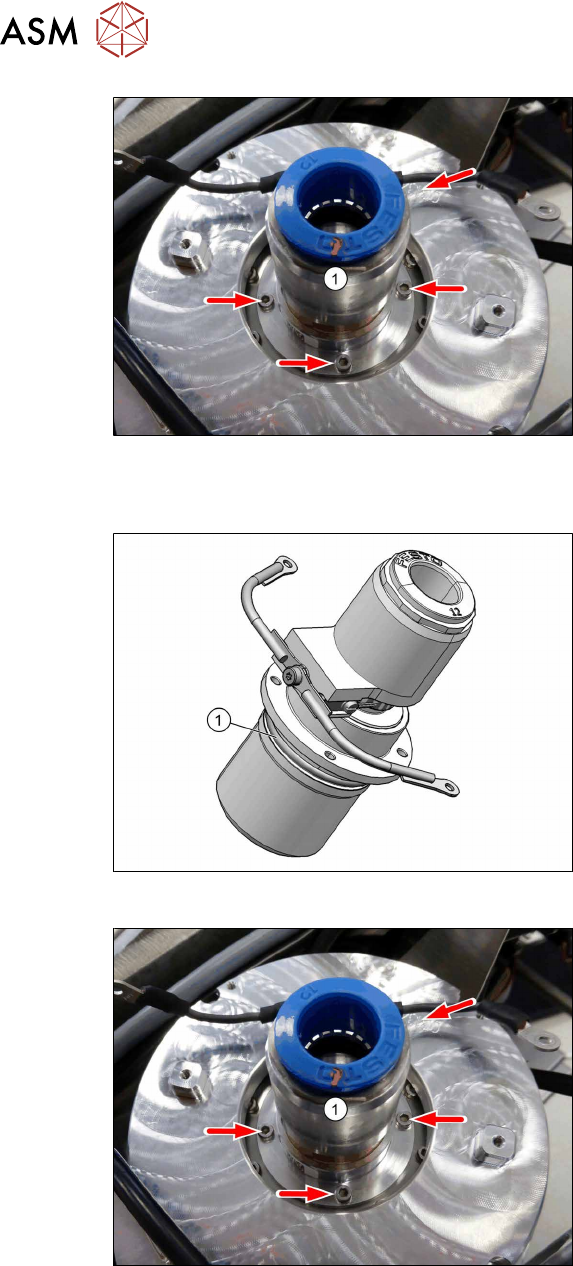

Abb.77: Drehverschraubung

► Entfernen Sie die vier Befestigungs-

schrauben (TX6) der Drehverschrau-

bung(1).

► Ziehen Sie die Drehverschraubung

nach oben aus dem Kopf heraus. Da-

bei ist ggf. etwas Kraft nötig.

Einbau

Abb.78: O-Ring an der Drehverschraubung

► Fetten Sie den Gummiring

[03134226‑xx] an der Drehverschrau-

bung leicht mit Unisilikon ein.

Abb.79: Drehverschraubung

► Setzen Sie die Drehverschraubung(1)

in den Kopf ein. Achten Sie darauf die

Schraublöcher auf Anhieb möglichst

gut zu treffen, da ein nachträgliches

Drehen nur mit hohem Kraftaufwand

möglich ist.

► Befestigen Sie die Drehverschraubung

mit vier Schrauben (TX6, M2x6, Dreh-

moment 0,56Nm).

7 Drehverschraubung

7.2 Drehverschraubung tauschen

Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 57

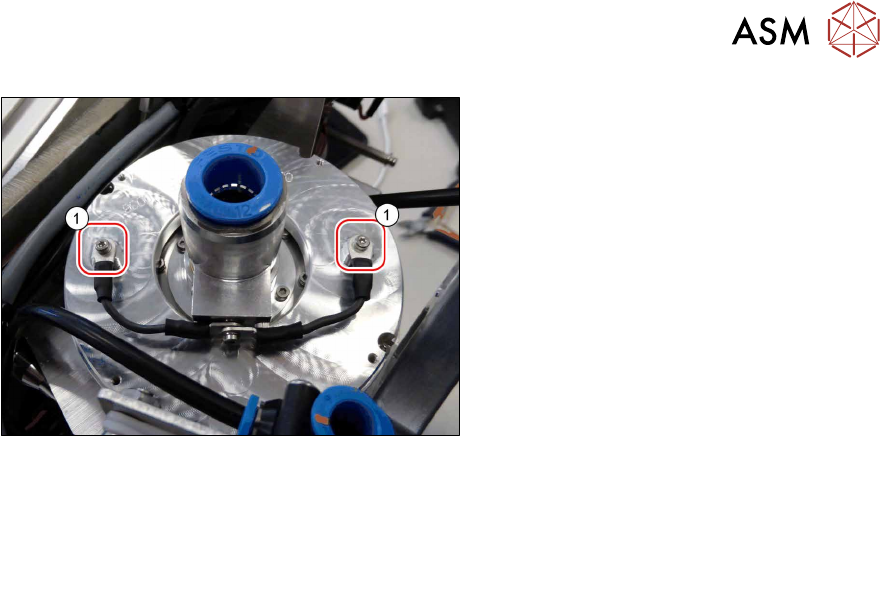

Abb.80: Masseverbindungen

► Befestigen Sie die beiden Massever-

bindungen(1) mit je einer Schraube

(TX6. M2x4, Drehmoment 0,35Nm).

Legen Sie dabei über und unter der

Masseverbindung je eine Zahnscheibe

bei.

► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.

Beachten Sie dabei auch die Einbauhinweise in folgendem Abschnitt:

7.1 "Abdeckkappe und Durchführungstülle tauschen" [}53]

► Beachten Sie dabei insbesondere die Drehmomente.
