7 Drehverschraubung 7.2 Drehverschraubung tauschen 58 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
7 Drehverschraubung
7.2 Drehverschraubung tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 57
Abb.80: Masseverbindungen
► Befestigen Sie die beiden Massever-
bindungen(1) mit je einer Schraube
(TX6. M2x4, Drehmoment 0,35Nm).
Legen Sie dabei über und unter der
Masseverbindung je eine Zahnscheibe
bei.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Beachten Sie dabei auch die Einbauhinweise in folgendem Abschnitt:
7.1 "Abdeckkappe und Durchführungstülle tauschen" [}53]
► Beachten Sie dabei insbesondere die Drehmomente.
7 Drehverschraubung
7.2 Drehverschraubung tauschen
58 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
8 Rückholeinheit
8.1 Rückholeinheit, Zylinder, Aufnahme und Mitnehmerhebel tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 59
8 Rückholeinheit
8.1 Rückholeinheit, Zylinder, Aufnahme und Mitnehmerhebel
tauschen
Teile

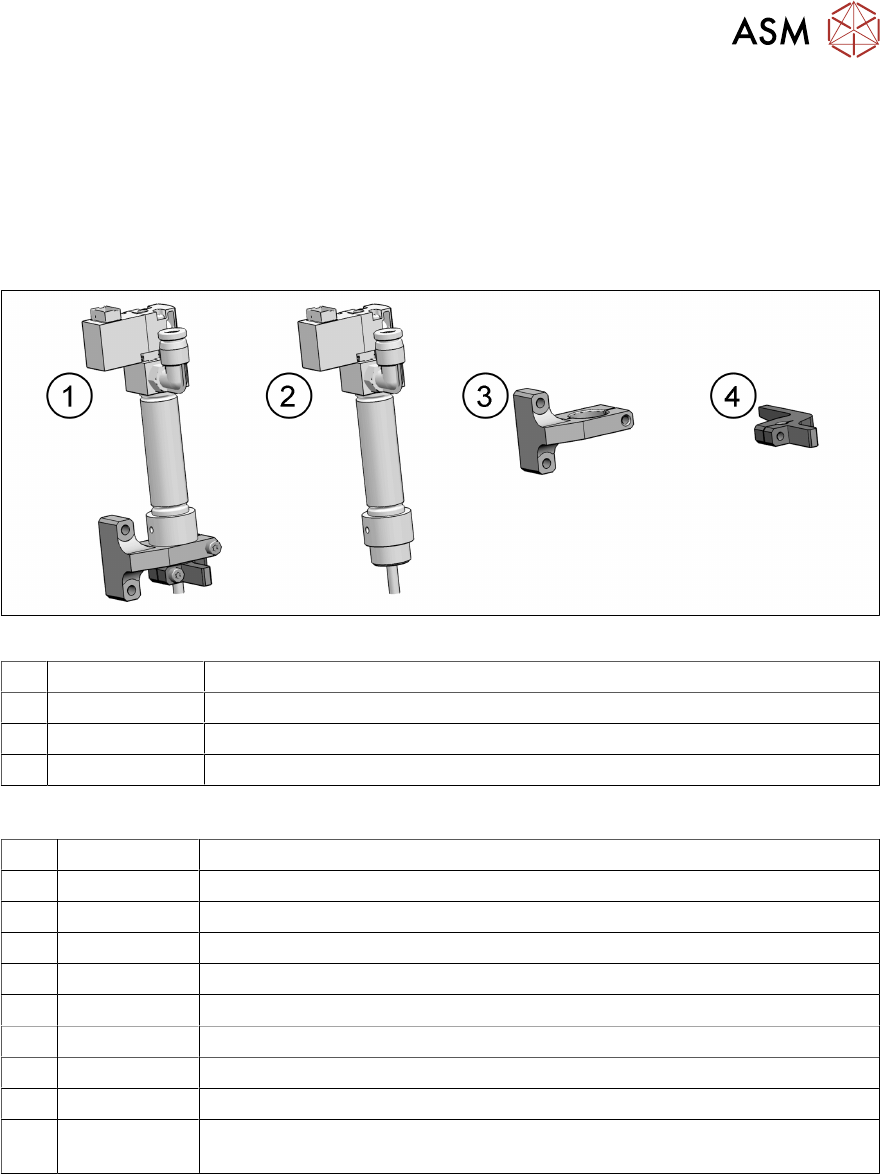

Abb.81: Rückholeinheit
1 03128518-xx Rückholeinheit komplett SIPLACE C&P20 P2
2 03007696-xx Rückholzylinder SIPLACE C&P20
3 03128516-xx Aufnahme Rückholzylinder SIPLACE C&P20 P2
4 03128517-xx Mitnehmerhebel Rückholzylinder SIPLACE C&P20 P2
Hilfsmittel und Werkzeug
T07 03078400-xx Drehmoment-Schraubendreher ESD 1,0-5,0 Nm
T19 00318673-xx Seitenschneider Elektronik Gr.110
T47 00386253-xx Drehmoment-Schraubendreher ESD 0,4-1,0 Nm
T77 00386136-xx Torque Wechselklinge 2 mm 6-kant
T78 03090019-xx Torque Wechselklinge 2,5 mm 6-kant
T97 03075862-xx Torque Wechselklinge 1,5 mm TX8
T98 03171857-xx Torque Wechselklinge 1,5 mm TX10
T 00094020-xx Fühlerlehre Gr. 20 - 0,05 - 1,0 mm
C08 00308458-xx Kabelbinder B=2,5mm L=102mm Panduit
T --- Ggf. Werkzeug für den Aus- und Einbau sowie die Kalibrierung des
Bestückkopfes (siehe Serviceanleitung Ihrer Maschine)
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "Sicherheitshinweise zum BE‑Sensor" [}6]
