8 Rückholeinheit
8.1 Rückholeinheit, Zylinder, Aufnahme und Mitnehmerhebel tauschen
60 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
Ausbau Rückholeinheit

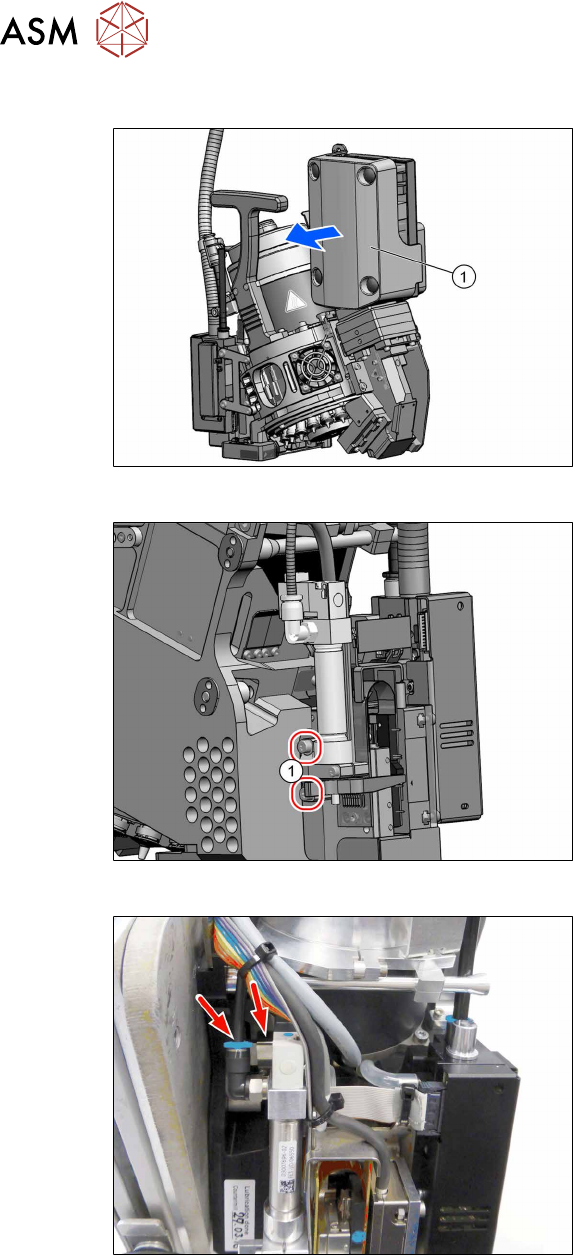

Abb.82: Abdeckung abziehen
► Ziehen Sie die Abdeckung(1) vom Zwi-
schenverteiler ab.
Die Abdeckung ist mit vier Druckknöp-
fen auf den Stehbolzen befestigt.
Abb.83: Rückholeinheit demontieren
► Entfernen Sie die beiden Befestigungs-
schrauben(1) (TX10) der Rückholein-
heit und ziehen Sie die Rückholeinheit
vorsichtig etwas aus dem Kopf heraus.
Abb.84: Elektrische und pneumatische Verbindungen
► Stecken Sie alle elektrischen und pneu-
matischen Verbindungen ab. Markieren
Sie sich ggf. deren Positionen, so dass
Sie diese später wieder eindeutig
zuordnen können.
► Wenn Sie die nur Rückholeinheit kom-
plett tauschen, dann fahren Sie nun mit
dem Einbau der Rückholeinheit fort.
8 Rückholeinheit
8.1 Rückholeinheit, Zylinder, Aufnahme und Mitnehmerhebel tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 61
Ausbau Mitnehmerhebel
Abb.85: Mitnehmerhebel - Befestigungsschraube
► Lockern Sie die Befestigungs-
schraube(1) (Inbus2) des Mitnehmer-
hebels(2).
► Ziehen Sie den Mitnehmerhebel nach
unten ab.
► Wenn Sie nur den Mitnehmerhebel tau-
schen, dann fahren Sie nun mit dem
Einbau des Mitnehmerhebels fort.
Ausbau Aufnahme Rückholzylinder
Abb.86: Mitnehmerhebel - Befestigungsschraube
► Lockern Sie die Befestigungs-
schraube(1) (TX8) der Aufnahme
Rückholzylinder(2).
► Ziehen Sie die Aufnahme Rückholzylin-
der nach unten ab.
Einbau Aufnahme Rückholzylinder
Abb.87: Mitnehmerhebel - Befestigungsschraube
► Montieren Sie die Aufnahme Rückhol-
zylinder(2) auf den Rückholzylinder.
Zwischen Pneumatikzylinder und Auf-
nahme darf kein Spalt sein.
Ziehen Sie die Schraube(1) (TX8,
M2,5x14) mit einem Drehmoment von
0,65Nm fest.
8 Rückholeinheit
8.1 Rückholeinheit, Zylinder, Aufnahme und Mitnehmerhebel tauschen
62 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
Einbau Mitnehmerhebel
Abb.88: Parallelität
 HINWEIS!
Auf Parallelität achten
Achten Sie beim Zusammenbau der
Rückholeinheit auf die Parallelität von
Rückholzylinder, Aufnahme Rückhol-
zylinder und Mitnehmerhebel.
.
Abb.89: Mitnehmerhebel - Befestigungsschraube
► Montieren Sie den Mitnehmerhebel(2)
auf die Rückholeinheit.
Stecken Sie dazu den Mitnehmerhebel
ganz auf den Stift des Rückholzylin-
ders.
Ziehen Sie die Schraube(1) (Inbus2,
M2,5x10) mit einem Drehmoment von
1,15Nm fest.
Einbau Rückholeinheit
Abb.90: Rückholeinheit demontieren
► Stellen Sie alle elektrischen und pneu-
matischen Verbindungen der Rückhol-
einheit zum Kopf wieder her.
► Montieren Sie die Rückholeinheit mit
der Aufnahme auf Anschlag.
Ziehen Sie die beiden Befestigungs-
schrauben(1) (TX10, M3x14) der
Rückholeinheit mit einem Drehmo-
ment von 1,3Nm fest.
► Ersetzen Sie ggf. entfernte Kabelbinder.
