9 Platinen
9.1 Platine Zwischenverteiler (ZV) tauschen
66 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "Sicherheitshinweise zum BE‑Sensor" [}6]

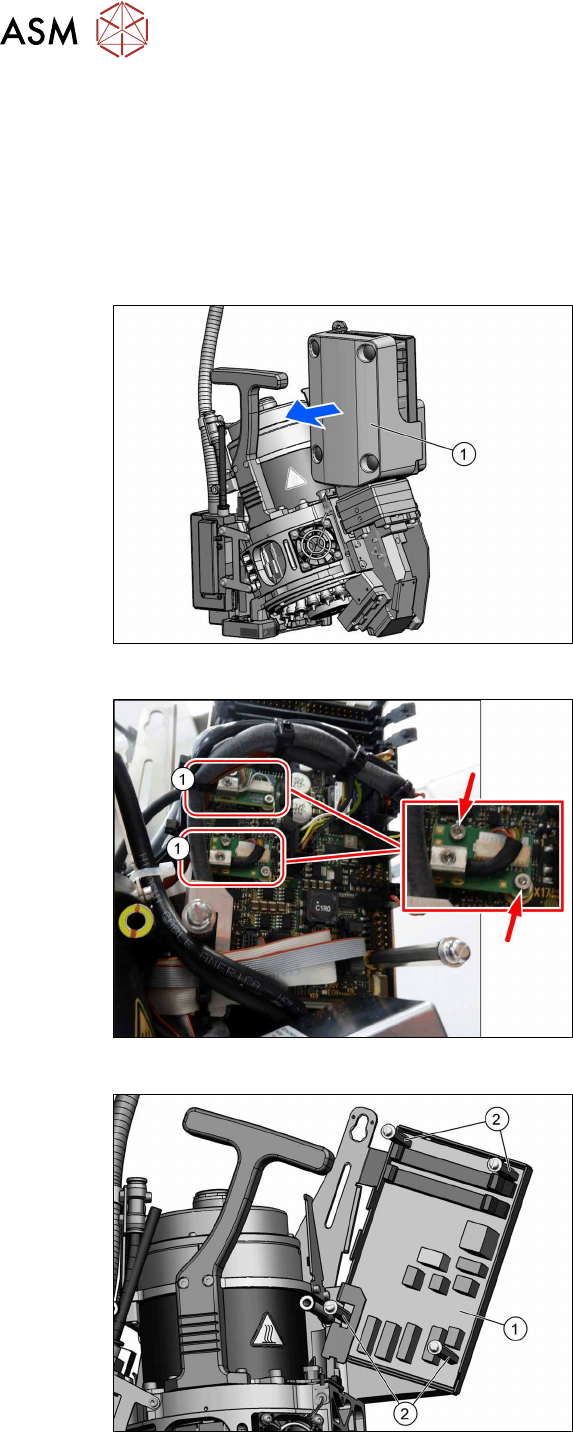

Ausbau
Abb.93: Abdeckung abziehen
► Ziehen Sie die Abdeckung(1) vom Zwi-
schenverteiler ab.
Die Abdeckung ist mit vier Druckknöp-
fen auf den Stehbolzen befestigt.
Abb.94: Platinenstecker
► Stecken Sie alle elektrischen Verbin-
dungen zum Zwischenverteiler ab. Mar-
kieren Sie sich ggf. deren Positionen
um diese später wieder eindeutig
zuordnen zu können.
Achten Sie dabei besonders darauf die
beiden Platinenstecker(1) nicht zu ver-
tauschen.
Die Platinenstecker sind mit je zwei
Schrauben (TX6) gesichert.
Abb.95: Bolzen
► Entfernen Sie die vier Befestigungsbol-
zen(2) (SW3) und nehmen Sie den
Zwischenverteiler(1) ab.
9 Platinen
9.1 Platine Zwischenverteiler (ZV) tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 67

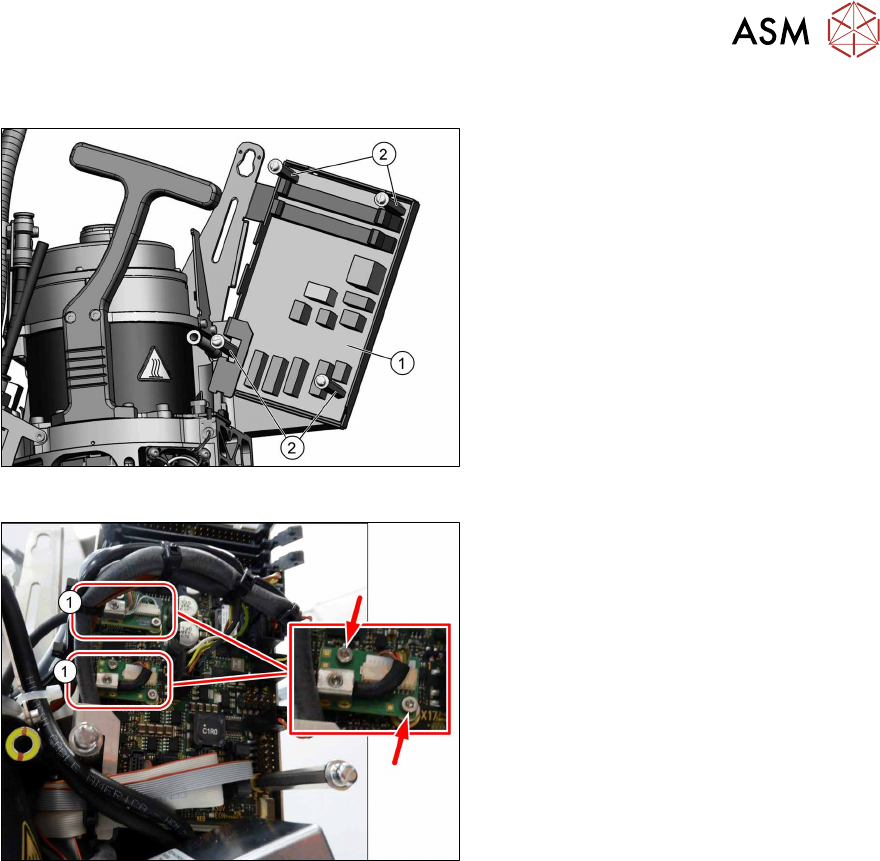

Einbau
Abb.96: Platine montieren
► Befestigen Sie die Platine(1) mit vier
Befestigungsbolzen(2). Sichern Sie die
Bolzen mit Loctite 222.
Abb.97: Platinenstecker
► Stellen Sie alle elektrischen Verbindun-
gen zum Zwischenverteiler wieder her.
Befestigen Sie die Platinenstecker(1)
mit je zwei Schrauben (TX6, Drehmo-
ment 0,2Nm).
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
► Übertragen Sie die Maschinendaten der Station auf das EPROM des Zwischenverteilers.
9 Platinen
9.2 Platine Zwischenverteiler SIPLACE C&P20P2
68 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
9.2 Platine Zwischenverteiler SIPLACE C&P20P2
Abb.98: Zwischenverteiler-Platine SIPLACE C&P20P2 [03134908-03]
Stecker [03134908‑03]
X1, X2 Flachbandkabel zum Kopfadapter X3 Stromversorgung Sternmotor
X4 Teststecker X8 Stromversorgung Z-Achse
X15 Ventil Rückholeinheit X16 CAN-Bus
X16b CAN-Bus X17 Z-Achse Lichtschranke unten
X19 Platine Haltekreis X20 Stromversorgung ED-Verteiler
X21 Diagnose-Stecker X22 Inkrementalgeber bei Stern und Z
X23 Inkremental Z-Achse X24 Lüfter
X25 Digitales Druckregelventil X26 BE-Sensor
X30 Diagnose FPGA X31 KED-Stator-Ring
LEDs [03134908‑03]
H1 Rückholeinheit Gelb
H2 3,3 V Grün
H3 5 V Grün
H4 15 V Grün
H5 24 V Grün
H6 30 V Grün
H7 5 V Druckregelventil Gelb
H8 Lüfter FAN Gelb
H9 Lüfter Error ERR Rot
H10 EON Fehler 24 V DP (Masse PWRGD_Dp) Grün
