9 Platinen
9.2 Platine Zwischenverteiler SIPLACE C&P20P2
68 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
9.2 Platine Zwischenverteiler SIPLACE C&P20P2

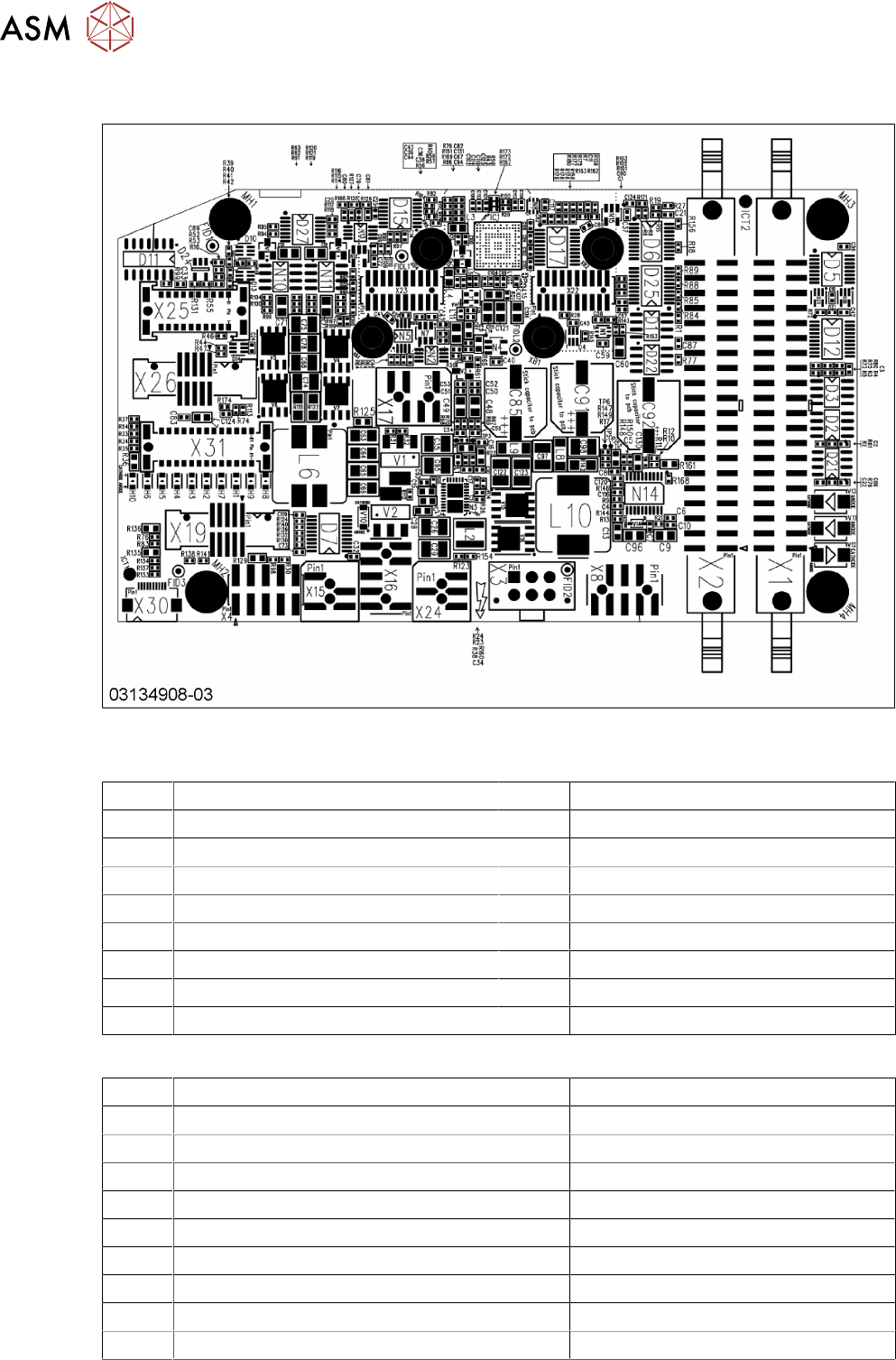

Abb.98: Zwischenverteiler-Platine SIPLACE C&P20P2 [03134908-03]
Stecker [03134908‑03]
X1, X2 Flachbandkabel zum Kopfadapter X3 Stromversorgung Sternmotor
X4 Teststecker X8 Stromversorgung Z-Achse
X15 Ventil Rückholeinheit X16 CAN-Bus
X16b CAN-Bus X17 Z-Achse Lichtschranke unten
X19 Platine Haltekreis X20 Stromversorgung ED-Verteiler
X21 Diagnose-Stecker X22 Inkrementalgeber bei Stern und Z
X23 Inkremental Z-Achse X24 Lüfter
X25 Digitales Druckregelventil X26 BE-Sensor
X30 Diagnose FPGA X31 KED-Stator-Ring
LEDs [03134908‑03]
H1 Rückholeinheit Gelb
H2 3,3 V Grün
H3 5 V Grün
H4 15 V Grün
H5 24 V Grün
H6 30 V Grün
H7 5 V Druckregelventil Gelb
H8 Lüfter FAN Gelb
H9 Lüfter Error ERR Rot
H10 EON Fehler 24 V DP (Masse PWRGD_Dp) Grün
9 Platinen
9.3 Platine Haltekreis tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 69
9.3 Platine Haltekreis tauschen
Teile

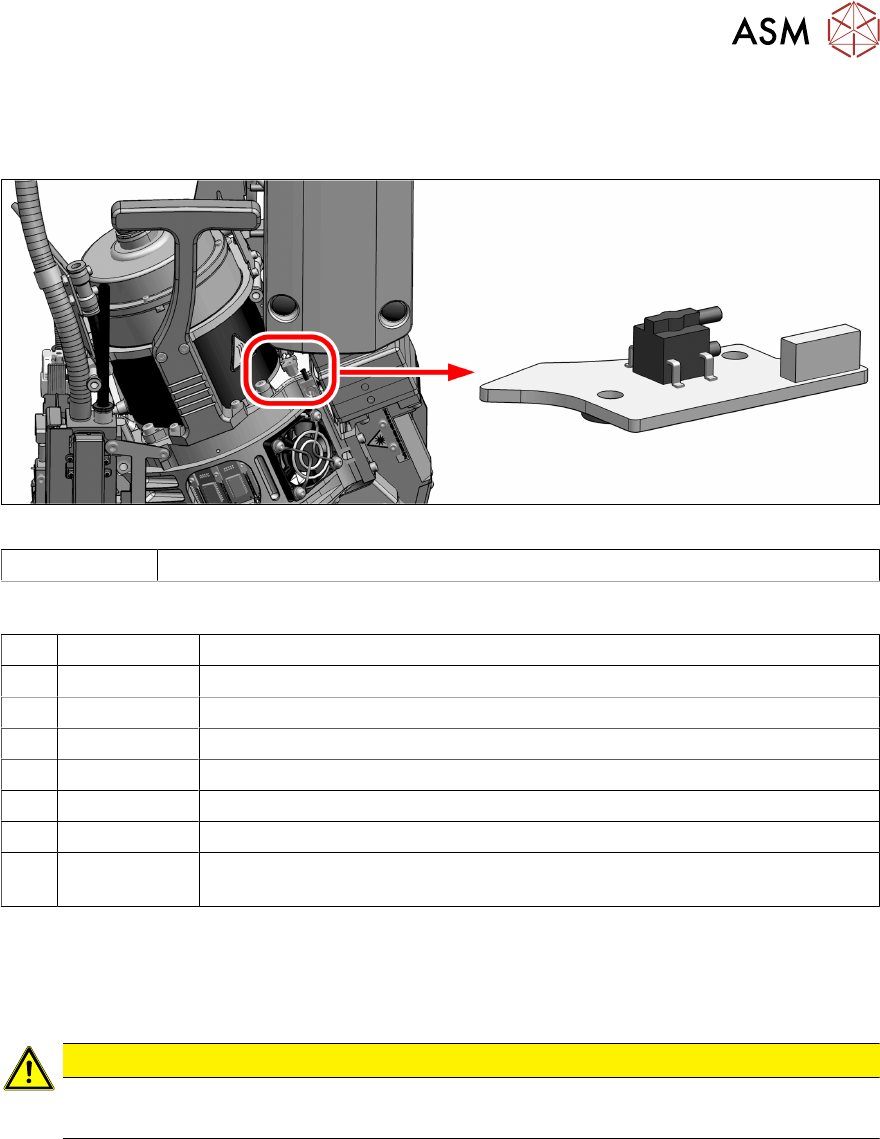

Abb.99: Platine Haltekreis
03130694-xx Platine Haltekreis komplett SIPLACE C&P20 P2
Hilfsmittel und Werkzeug
T07 03078400-xx Drehmoment-Schraubendreher ESD 1,0-5,0 Nm
T19 00318673-xx Seitenschneider Elektronik Gr.110
T44 00386132-xx Drehmoment-Schraubendreher ESD 0,1-0,6 Nm
T47 00386253-xx Drehmoment-Schraubendreher ESD 0,4-1,0 Nm
T78 03090019-xx Torque Wechselklinge 2,5 mm 6-kant
T98 03171857-xx Torque Wechselklinge 1,5 mm TX10
C08 00308458-xx Kabelbinder B=2,5mm L=102mm Panduit
T --- Ggf. Werkzeug für den Aus- und Einbau sowie die Kalibrierung des
Bestückkopfes (siehe Serviceanleitung Ihrer Maschine)
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
VORSICHT
Optik nicht verschmutzen oder beschädigen
► Achten Sie darauf die Kamera-Optik nicht zu verschmutzen oder zu beschädigen.
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "Sicherheitshinweise zum BE‑Sensor" [}6]
9 Platinen
9.3 Platine Haltekreis tauschen
70 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
Ausbau
► Demontieren Sie die BE-Kamera.
3.1 "BE-Kamera tauschen" [}13]

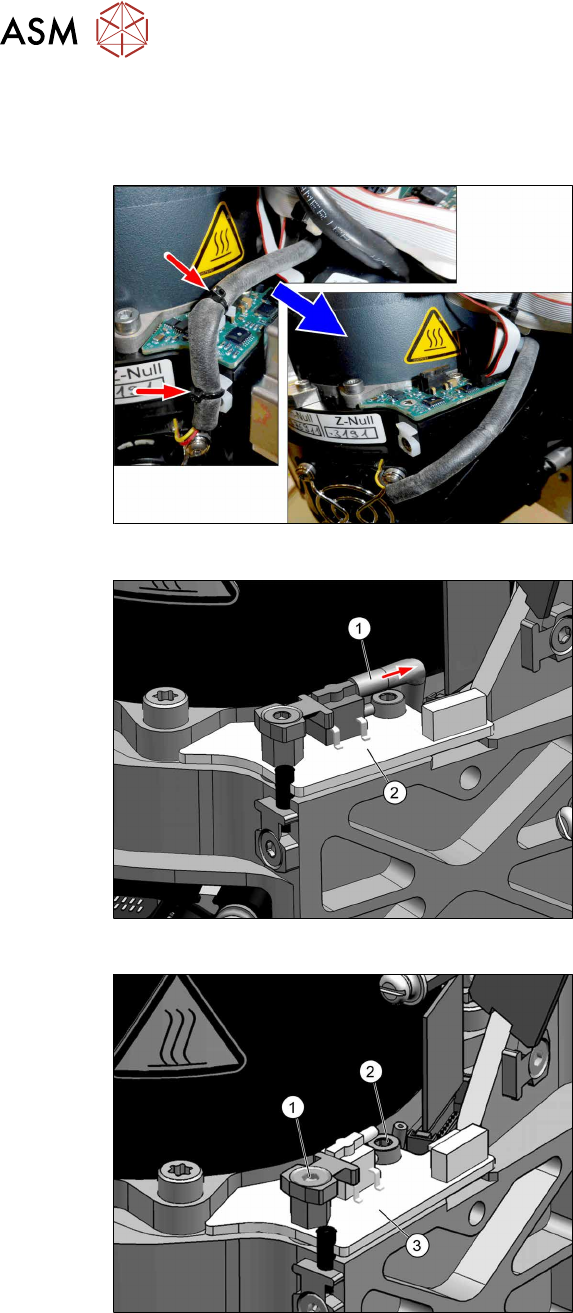

Abb.100: Kabelbinder lösen
► Entfernen Sie die Kabelbinder des
Lüfterkabels.
Abb.101: Schlauch abstecken
► Ziehen Sie den Schlauch(1) von der
Platine Haltekreis(2) ab.
Abb.102: Befestigungsschrauben
► Entfernen Sie die beiden Befestigungs-
schrauben(1) (TX10) und(2) (TX10).
