10 Sonstiges (Lüfter, Sicherungselemente)
10.1 Lüfter tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 73
10 Sonstiges (Lüfter, Sicherungselemente)
10.1 Lüfter tauschen
Teile

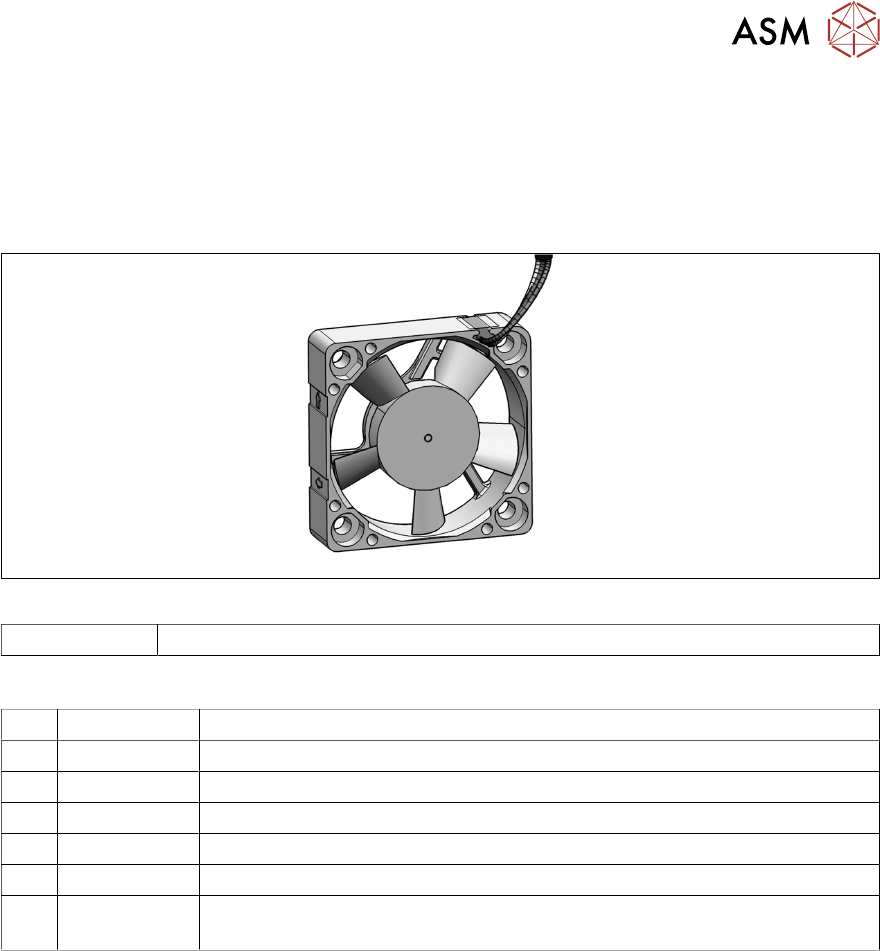

Abb.106: Lüfter
03104369-xx Lüfter komplett SIPLACE C&P20 P/P2
Hilfsmittel und Werkzeug
T07 03078400-xx Drehmoment-Schraubendreher ESD 1,0-5,0 Nm
T19 00318673-xx Seitenschneider Elektronik Gr.110
T44 00386132-xx Drehmoment-Schraubendreher ESD 0,1-0,6 Nm
T77 00386136-xx Torque Wechselklinge 2 mm 6-kant
T98 03171857-xx Torque Wechselklinge 1,5 mm TX10
C08 00308458-xx Kabelbinder B=2,5mm L=102mm Panduit
T --- Ggf. Werkzeug für den Aus- und Einbau sowie die Kalibrierung des
Bestückkopfes (siehe Serviceanleitung Ihrer Maschine)
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "Sicherheitshinweise zum BE‑Sensor" [}6]
10 Sonstiges (Lüfter, Sicherungselemente)
10.1 Lüfter tauschen
74 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
Ausbau
► Demontieren Sie die BE-Kamera.
3.1 "BE-Kamera tauschen" [}13]
Abb.107: Lüfterkabel
► Fädeln Sie das Lüfterkabel vom
Lüfter(1) bis zur Platine
Zwischenverteiler(2) aus.
Öffnen Sie dazu die entsprechenden
Kabelbinder.
Abb.108: Befestigungsschrauben Lüfter
► Entfernen Sie die vier Befestigungs-
schrauben(1) (Inbus2) des Lüfters und
nehmen Sie den Lüfter zusammen mit
dem Lüftergitter ab.
 HINWEIS!
Zwischen Lüfter und Lüftergitter
befindet sich an jeder Schraube
eine Lüfterklemmung(2).
Achten Sie darauf diese nicht zu
verlieren.
.
Einbau
Abb.109: Befestigungsschrauben Lüfter
► Legen Sie zwischen Lüfter und Lüfter-
gitter die Lüfterklemmungen(2) bei.
► Befestigen Sie den Lüfter und das
Lüftergitter mit vier Schrauben(1)
(Inbus2, M3x16, Drehmoment
0,35Nm).
