10 Sonstiges (Lüfter, Sicherungselemente) 10.1 Lüfter tauschen Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 75 Abb.110: Lüfterkabel ► Verlegen Sie das Lüfterkabel vom Lüfter (1) bis zur Platine Zwischenver…
10 Sonstiges (Lüfter, Sicherungselemente)
10.1 Lüfter tauschen
74 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
Ausbau
► Demontieren Sie die BE-Kamera.
3.1 "BE-Kamera tauschen" [}13]

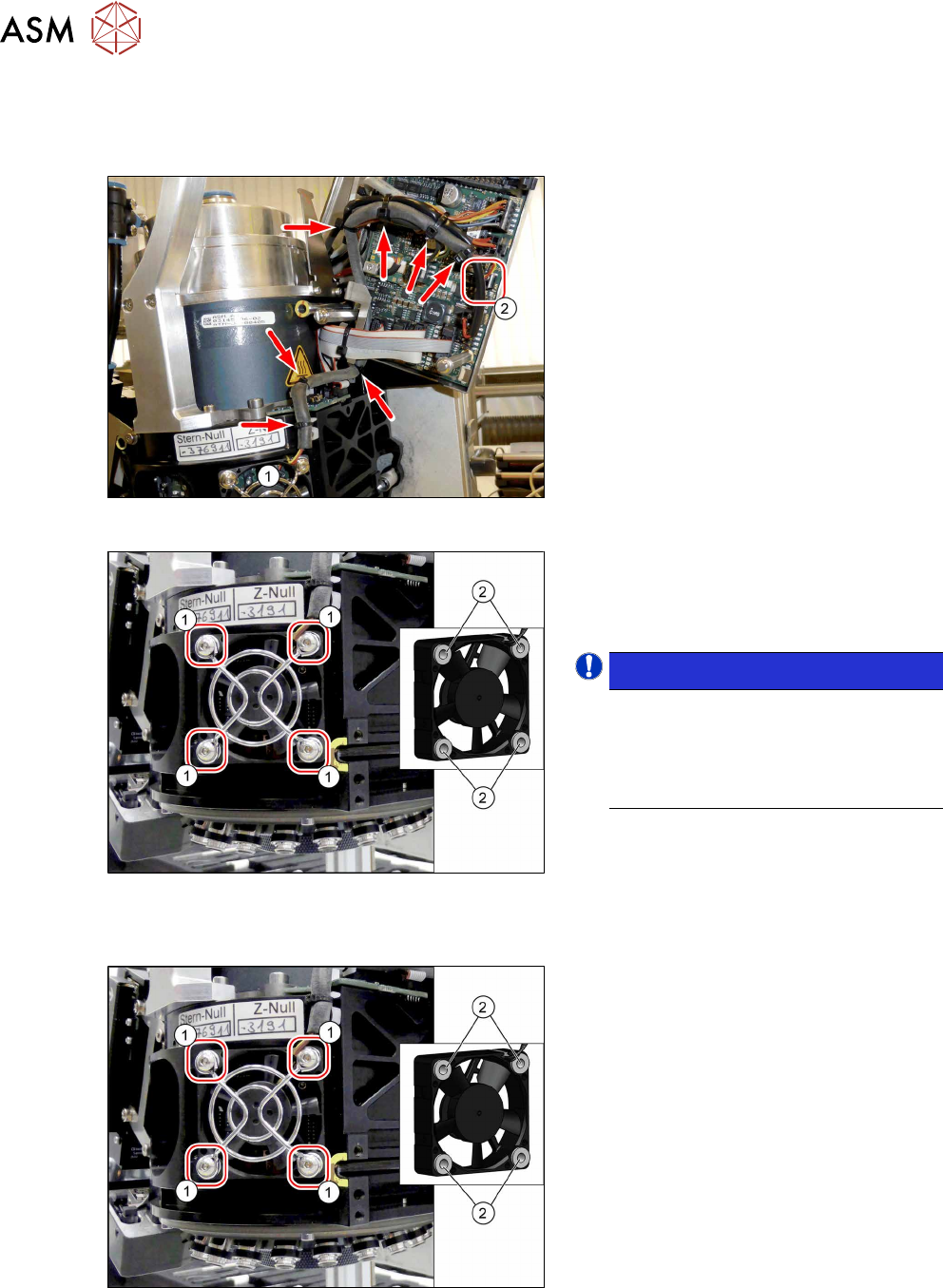

Abb.107: Lüfterkabel
► Fädeln Sie das Lüfterkabel vom
Lüfter(1) bis zur Platine
Zwischenverteiler(2) aus.
Öffnen Sie dazu die entsprechenden
Kabelbinder.
Abb.108: Befestigungsschrauben Lüfter
► Entfernen Sie die vier Befestigungs-
schrauben(1) (Inbus2) des Lüfters und
nehmen Sie den Lüfter zusammen mit
dem Lüftergitter ab.
HINWEIS!
Zwischen Lüfter und Lüftergitter
befindet sich an jeder Schraube
eine Lüfterklemmung(2).
Achten Sie darauf diese nicht zu
verlieren.
.
Einbau
Abb.109: Befestigungsschrauben Lüfter
► Legen Sie zwischen Lüfter und Lüfter-
gitter die Lüfterklemmungen(2) bei.
► Befestigen Sie den Lüfter und das
Lüftergitter mit vier Schrauben(1)
(Inbus2, M3x16, Drehmoment
0,35Nm).
10 Sonstiges (Lüfter, Sicherungselemente)
10.1 Lüfter tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 75

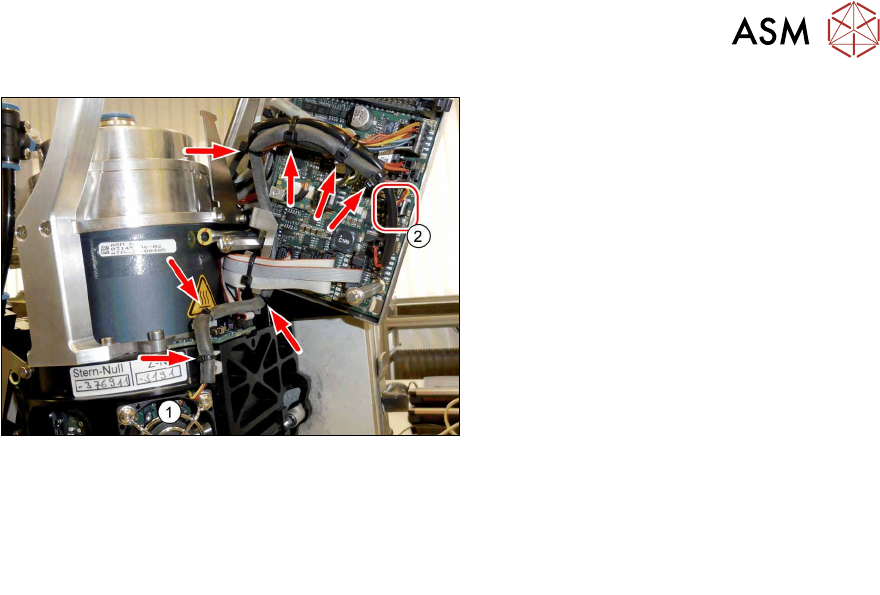

Abb.110: Lüfterkabel
► Verlegen Sie das Lüfterkabel vom
Lüfter(1) bis zur Platine
Zwischenverteiler(2) (Stecker X24).
► Ersetzen Sie die Kabelbinder.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Beachten Sie dabei auch die Einbauhinweise in folgendem Abschnitt:
3.1 "BE-Kamera tauschen" [}13]
► Beachten Sie dabei insbesondere die Drehmomente.
10 Sonstiges (Lüfter, Sicherungselemente)
10.2 Halter-Sicherungselemente und Halter tauschen
76 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
10.2 Halter-Sicherungselemente und Halter tauschen
Teile
Abb.111: Halter-Sicherungselemente und Halter
1 Rechts oben 03139206-xx Sicherungselement RO / C&P20 P2 S 2
2 Rechts/Links unten 03069898-xx Sicherungselement RU / C&P20A
3 Links oben 03149793-xx Halter 2 Sicherungselement / C&P20 P2 S 2
4 03139617-xx Halter Sicherungselement / C&P20 P2 S 2
5 03138542-xx Sicherungselement LO / C&P20 P2 S 2
Hilfsmittel und Werkzeug
T44 00386132-xx Drehmoment-Schraubendreher ESD 0,1-0,6 Nm
T47 00386253-xx Drehmoment-Schraubendreher ESD 0,4-1,0 Nm
T76 00386135-xx Torque Wechselklinge 1,5 mm 6-kant
T97 03075862-xx Torque Wechselklinge 1,5 mm TX8
T --- Ggf. Werkzeug für den Aus- und Einbau sowie die Kalibrierung des
Bestückkopfes (siehe Serviceanleitung Ihrer Maschine)
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
► Montieren Sie den Kopf NICHT auf den Kopfständer.
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "Sicherheitshinweise zum BE‑Sensor" [}6]
