11 Softwarefunktionen
11.1 Kalibrierung
80 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
11.1.2 Köpfe und Kameras kalibrieren (SW7xx)

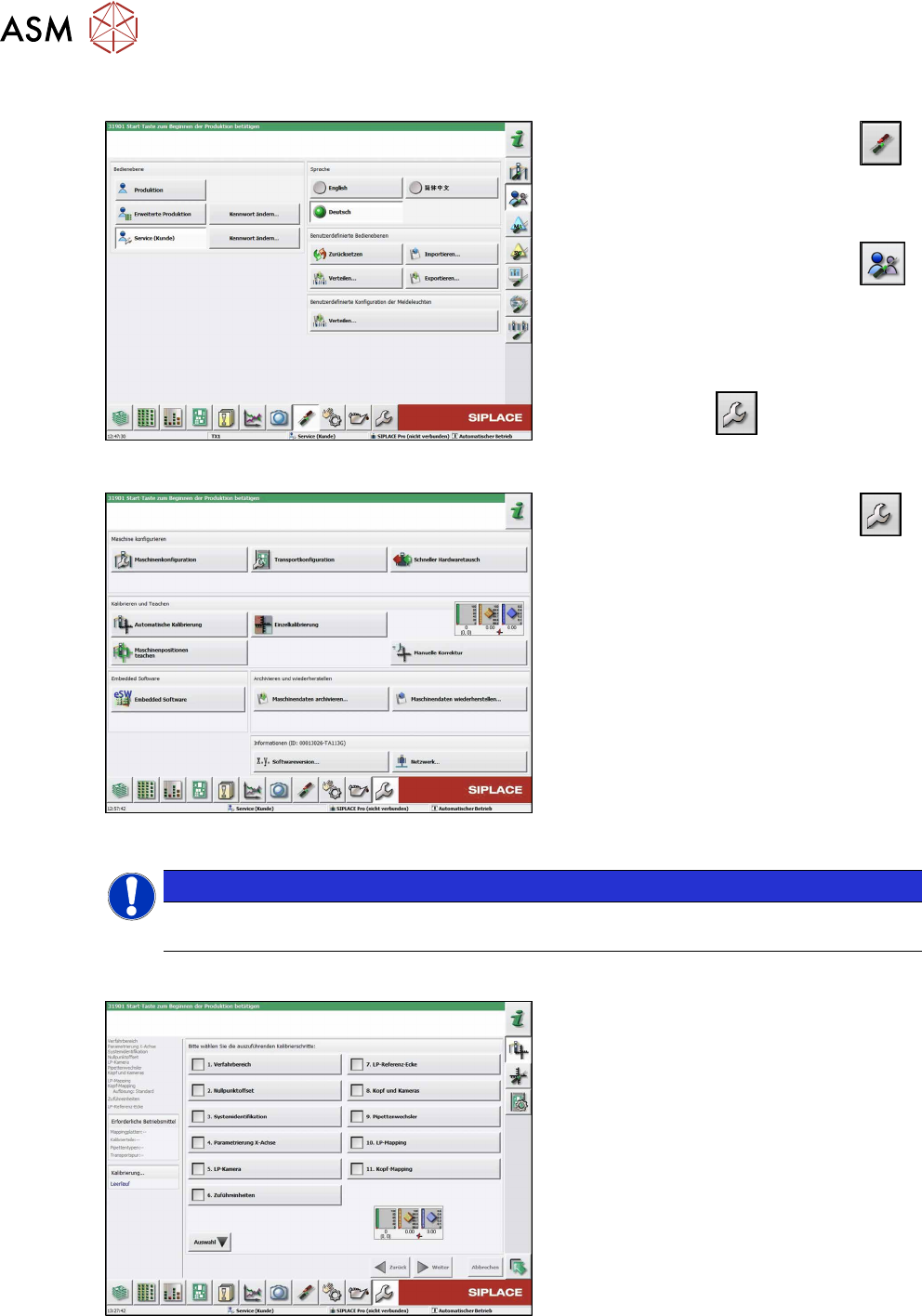

Abb.116: Bedienebene wählen
► Klicken Sie auf die Schaltfläche
,
um das Menü Maschine konfigurie-
ren, aktualisieren und kalibrieren
aufzurufen.
► Klicken Sie auf die Schaltfläche
,
um das Menü Benutzereinstellungen
überprüfen und festlegen aufzurufen.
► Wechseln Sie in die Bedienebene Ser-
vice (Kunde).
ð Der Button
erscheint.
Abb.117: Service Menü
► Klicken Sie auf die Schaltfläche
,
um das Menü Service aufzurufen.
► Klicken Sie auf die Schaltfläche Auto-
matische Kalibrierung.
HINWEIS
Mit der Stationssoftware 712.0 hat sich die Benutzeroberfläche der Automatischen Kali-
brierung geändert.
Bis SW 711.x
Abb.118: Automatische Kalibrierung
► Wählen Sie Kopf und Kameras aus.
► Wählen Sie die Schaltfläche Weiter.
Folgen Sie den Anweisungen auf den fol-
genden Seiten:
► Wählen Sie auf der nächsten Seite die
Portale aus, auf denen sich die zu kali-
brierenden Köpfe befinden und klicken
Sie auf die Schaltfläche Weiter.
► Als Nächstes werden die Bedingungen
für die Kalibrierung überprüft (Pipette,
Kalibrierteil, usw.). Folgen Sie den
Anweisungen.
Danach wird die Kalibrierung gestartet. Alle
notwendigen Zwischenschritte (Kopfhöhe,
etc.) werden automatisch durchgeführt.
11 Softwarefunktionen
11.1 Kalibrierung
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 81
Ab SW 712.x

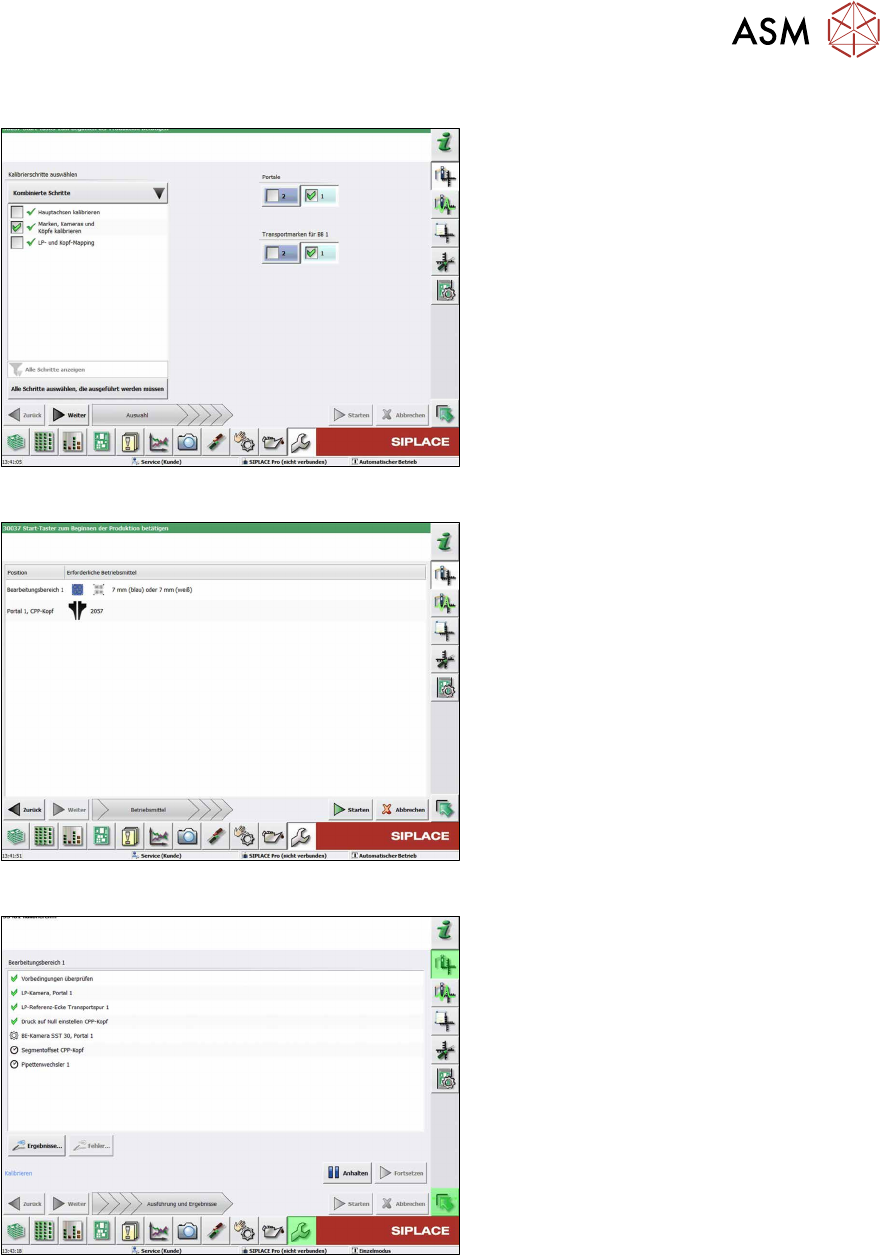

Abb.119: Ansicht Kombinierte Schritte
► Wählen Sie auf der linken Seite unter
Kombinierte Schritte die Checkbox
Marken, Kameras und Köpfe kali-
brieren aus.
► Haben Sie auf der linken Seite Alle
Schritte anzeigen ausgewählt dann
wählen Sie Kameras und Köpfe kali-
brieren aus.
► Wählen Sie unter Portale den Stellplatz
aus. Bei einer TX Maschine immer
Stellplatz 1.
► Wählen Sie Weiter.
Abb.120: Anzeige der Vorbedingungen
Anzeige der Vorbedingungen.
► Prüfen Sie die Vorbedingungen und
wählen Sie Starten um die Kalibrierung
zu starten.
Abb.121: Kalibrierschritte und Statusanzeige
Anzeige der Kalibrierschritte und Statusan-
zeige.
11 Softwarefunktionen
11.1 Kalibrierung
82 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019

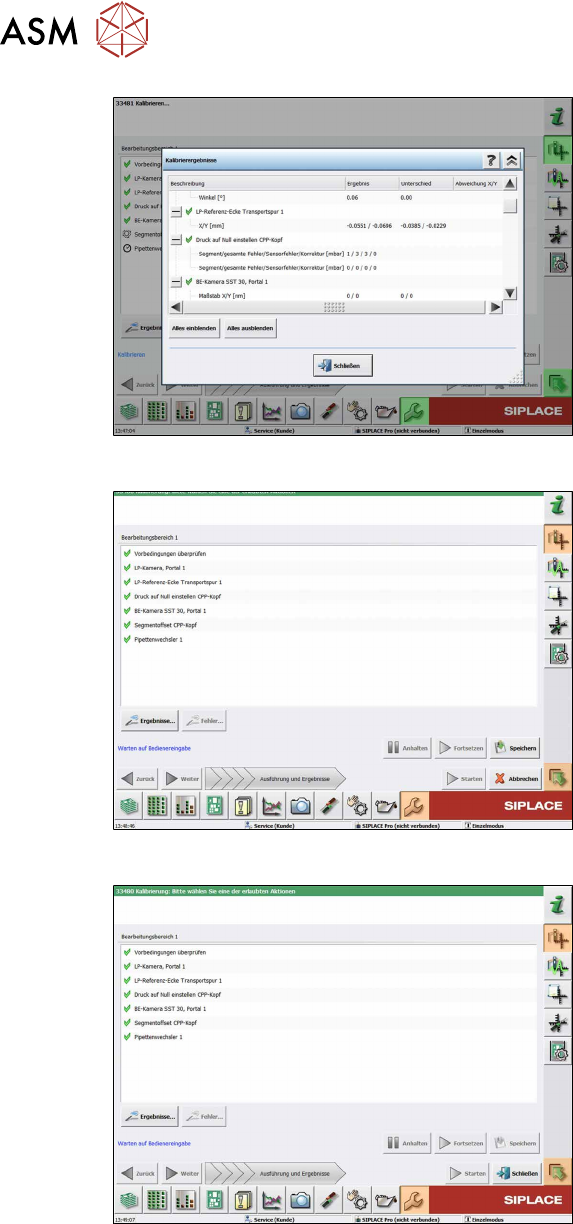

Abb.122: Anzeige Ergebnis
► Wählen Sie Ergebnis für detaillierte
Informationen (wichtig im Falle eines
Fehlers).
Abb.123: Anzeige Speichern
► Nach erfolgreicher Kalibrierung wählen
Sie Speichern.
Abb.124: Schaltfläche schließen
► Wählen Sie die Schaltfläche
Schließen.
ð Die Kalibrierung ist beendet.
