11 Softwarefunktionen
11.1 Kalibrierung
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 81
Ab SW 712.x
Abb.119: Ansicht Kombinierte Schritte
► Wählen Sie auf der linken Seite unter
Kombinierte Schritte die Checkbox
Marken, Kameras und Köpfe kali-
brieren aus.
► Haben Sie auf der linken Seite Alle
Schritte anzeigen ausgewählt dann
wählen Sie Kameras und Köpfe kali-
brieren aus.
► Wählen Sie unter Portale den Stellplatz
aus. Bei einer TX Maschine immer
Stellplatz 1.
► Wählen Sie Weiter.
Abb.120: Anzeige der Vorbedingungen
Anzeige der Vorbedingungen.
► Prüfen Sie die Vorbedingungen und
wählen Sie Starten um die Kalibrierung
zu starten.
Abb.121: Kalibrierschritte und Statusanzeige
Anzeige der Kalibrierschritte und Statusan-
zeige.
11 Softwarefunktionen
11.1 Kalibrierung
82 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
Abb.122: Anzeige Ergebnis
► Wählen Sie Ergebnis für detaillierte
Informationen (wichtig im Falle eines
Fehlers).
Abb.123: Anzeige Speichern
► Nach erfolgreicher Kalibrierung wählen
Sie Speichern.
Abb.124: Schaltfläche schließen
► Wählen Sie die Schaltfläche
Schließen.
ð Die Kalibrierung ist beendet.
11 Softwarefunktionen
11.2 Nullpunktkorrektur für Stern- und Z-Achse
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 83
11.2 Nullpunktkorrektur für Stern- und Z-Achse
11.2.1 Übertragen der kopfspezifischen Daten (ab SW701)
HINWEIS
Fast Hardware Exchange
Wird ein Kopftausch über die Funktion FHE durchgeführt, dann werden die kopfspezifi-
schen Daten automatisch übertragen.
Kopfspezifische Daten prüfen und ggf. manuell übertragen
ü Wenn die Nullpunktkorrektur-Daten (EPROM und Station) nicht korrekt sind, dann wird dies
angezeigt.
Müssen Nullpunkte manuell übertragen werden, dann muss dies vor dem Referenzlauf erfol-
gen. Mit falschen Werten ist kein Referenzlauf möglich.
► Wechseln Sie in den Bedienerlevel SIPLACE (Kunde).
► Klicken Sie auf die Schaltfläche
.
► Klicken Sie auf die Schaltfläche
.
► Wählen Sie den entsprechenden Kopf.
► Klicken Sie auf die Schaltfläche
für die Z‑Achse oder auf die Schaltfläche
für die Stern-Achse.
Hier können die Achsdaten von Z- und Sternachse aus dem Kopf-EPROM in die Maschinendaten
geschrieben werden.

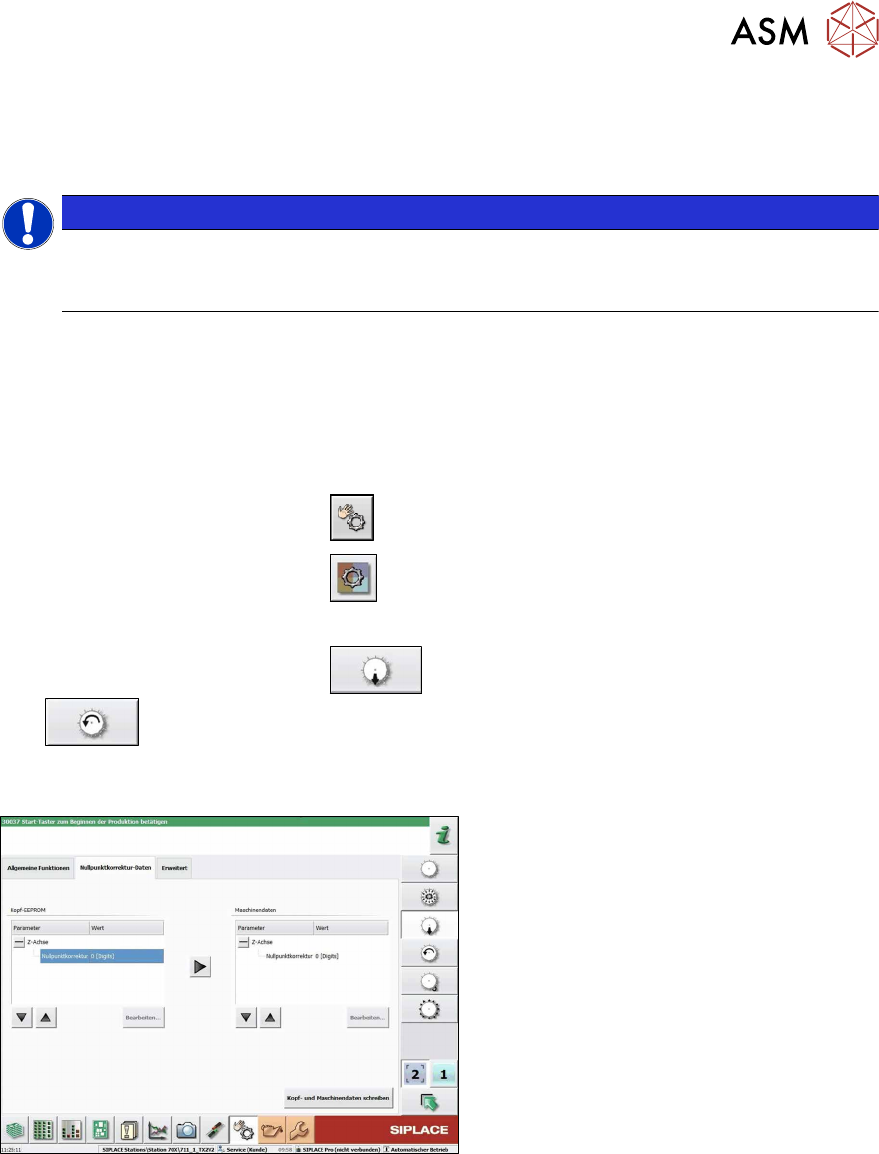

Abb.125: Nullpunktkorrektur-Daten
► Gehen Sie zum Tab Nullpunktkorrek-
tur-Daten.
► Übertragen Sie die Daten mit dem
Pfeil-Button vom Kopf-EEPROM in die
Maschinendaten.
► Klicken Sie nach der Korrektur der
Parameter auf die Schaltfläche Kopf-
und Maschinendaten schreiben.
► Wiederholen Sie die Einstellung ggf. für die Z‑ oder Stern-Achse.
