2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X 2.9 Stato energetico della macchina dopo lo spegnimento dell'interru ttore prin cipale Dalla version e software SR.706.1 SP1 Edizione 10/ 2014 104 2…
Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio
Dalla versione software SR.706.1 SP1 Edizione 10/2014 2.9 Stato energetico della macchina dopo lo spegnimento dell'interruttore prin-
cipale
103
2

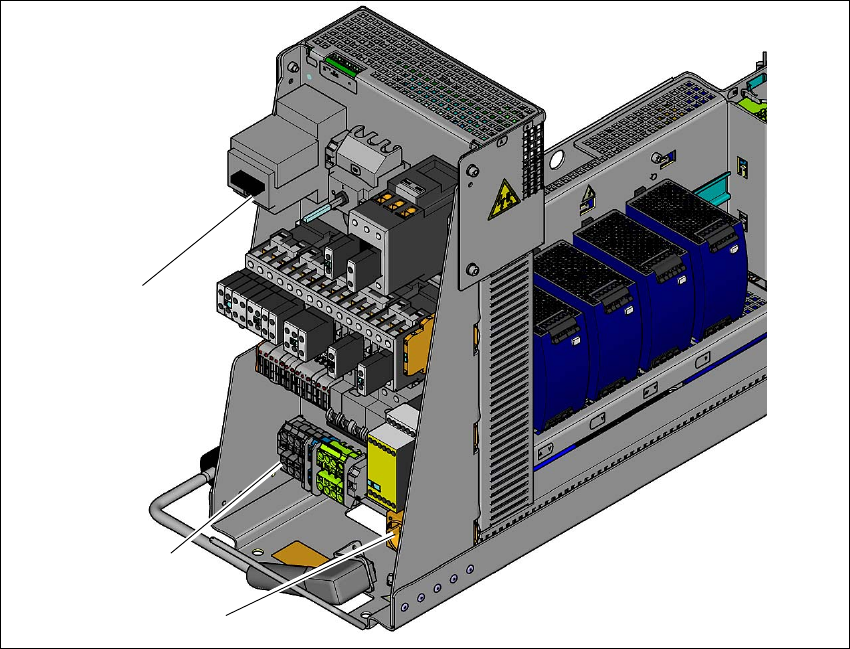

Fig. 2.9 - 2 Unità di alimentazione, lato frontale
(1) Presa di corrente di servizio (X102)
(2) Morsetti di allacciamento alla rete
(3) Interruttore principale (Q1)
(3)
(1)
(2)
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X
2.9 Stato energetico della macchina dopo lo spegnimento dell'interruttore principale Dalla versione software SR.706.1 SP1 Edizione 10/
2014
104
2

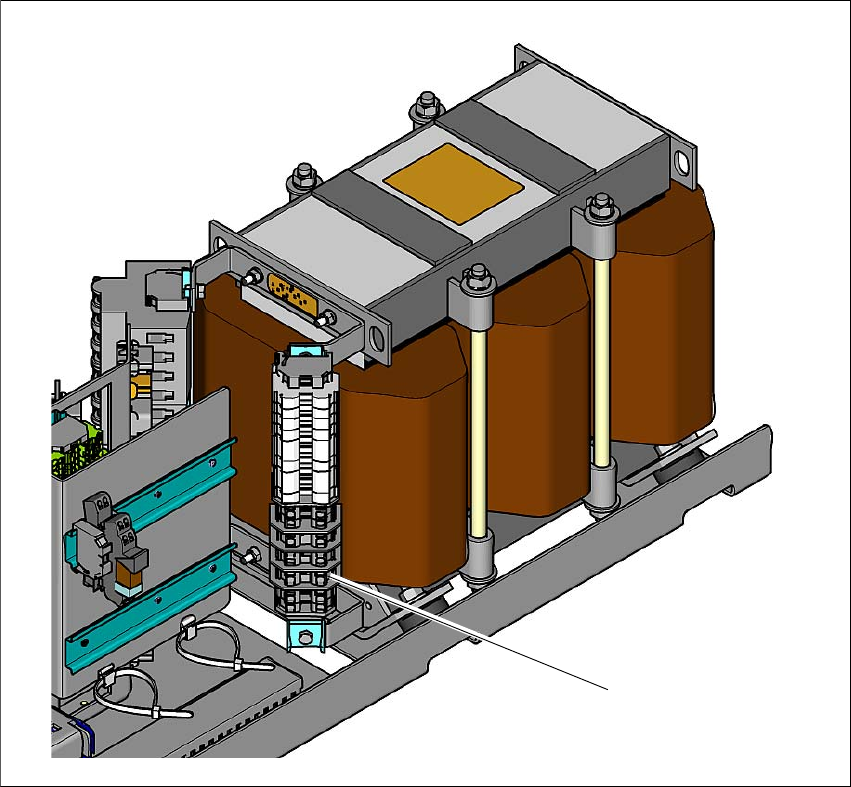

Fig. 2.9 - 3 Unità di alimentazione, vista laterale
(1) Morsetti di allacciamento al primario del trasformatore per il collegamento della tensione di
rete specifica del paese di installazione.
La seguente tabella elenca le tensioni dei moduli quando è spento l'interruttore principale ma la
macchina rimane comunque collegata alla rete.
(1)
Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio
Dalla versione software SR.706.1 SP1 Edizione 10/2014 2.9 Stato energetico della macchina dopo lo spegnimento dell'interruttore prin-
cipale
105
2
2.9.2 Interruttore principale spento - macchina disconnessa dalla rete
La macchina è priva di energia elettrica, tranne tracce minime di tensioni residue nell'unità di ali-
mentazione.
Modulo Tensione
Area morsetti X100
Morsetti L1, L2, L3
3 x 200 V CA
3 x 208 V CA
3 x 220 V CA
3 x 230 V CA
3 x 380 V CA
3 x 400 V CA
3 x 415 V CA
Presa di corrente di servizio X102
115 V CA
120 V CA
130 V CA
156 V CA
220 V CA
230 V CA
240 V CA
Interruttore automatico F1
115 V CA
120 V CA
130 V CA
220 V CA
230 V CA
240 V CA
Interruttore principale Q1
Morsetti L1, L2, L3
3 x 200 V CA
3 x 208 V CA
3 x 230 V CA
3 x 380 V CA
3 x 400 V CA
3 x 415 V CA
Interruttore principale Q1
Morsetti sull'unità trasformatore T1, T2, T3 0 V CA
Unità di alimentazione
(vedi Tensioni residue e tempi di scarica dopo lo spegnimento dell'interruttore principale
, pagina
97
)
