Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli Dalla versione software SR.706.1 SP1 Edizione 10/2014 3.7 Sistema di convogliamento del CST 167 3.7 Sistema di convogliamento del CST 3.7.1 Descrizione I …
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X
3.6 Sistema a portali Dalla versione software SR.706.1 SP1 Edizione 10/2014
166
3.6.9 Dati tecnici dell'asse Y SIPLACE X2 S / X3 S / X4 S / X4i S
3
3.6.10 Dati tecnici dell'asse Y SIPLACE X4 S micron / X4i S micron
3
Azionamento Motore lineare (azionamento primario)
Velocità max. 2,5 m/s
Sistema di misurazione della
posizione
Scala metallica lineare
Risoluzione 1 μm
Azionamento Motore lineare (azionamento primario)
Velocità max. 2,5 m/s
Sistema di misurazione della
posizione
Scala metallica lineare
Risoluzione 0,5 μm
Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli
Dalla versione software SR.706.1 SP1 Edizione 10/2014 3.7 Sistema di convogliamento del CST
167
3.7 Sistema di convogliamento del CST
3.7.1 Descrizione
I convogliatori CST sono strutturati in cinque parti: nastro di ingresso, zona di processo 1, nastro
di traslazione intermedia, zona di processo 2 e nastro di uscita. Le tre zone area di entrata, di tra-
slazione intermedia e di uscita servono come zone cuscinetto per i circuiti stampati.
I nastri convogliatori vengono azionati da motori in corrente continua senza spazzole. Delle bar-
riere fotoelettriche monitorano e controllano il convogliamento dei circuiti stampati. Quando il cir-
cuito stampato ha raggiunto la zona di processo e oltrepassato la barriera viene arrestato. Una
barriera laser rileva la posizione del circuito. Appena il circuito stampato ha raggiunto la posizione
nominale, il nastro del convogliatore viene fermato e il circuito stampato viene bloccato dal lato
inferiore.
La distanza tra il lato superiore del circuito stampato e la testa di montaggio rimane quindi inva-
riata qualunque sia il circuito stampato e non dipende dallo spessore dello stesso. Anche la velo-
cità di montaggio non dipende quindi dallo spessore del CST. È inoltre possibile ottimizzare il
centraggio delle mire sul CST. Grazie alla distanza invariata tra la superficie del CST e la video-
camera CST, il fuoco di quest'ultima è sempre impostato perfettamente sulla superficie del CST.
I margini delle mire sul circuito vengono riprodotti in modo ottimale sul chip CCD della videoca-
mera CST.
La larghezza del convogliatore CST viene impostata e controllata elettronicamente da un circuito
di regolazione integrato, che è possibile richiamare da programma. A tale scopo il sistema elet-
tronico di regolazione attiva l'azionamento fino a quando non viene raggiunta la larghezza desi-
derata. La regolazione della larghezza è quindi indipendente da altri componenti della macchina.
L'altezza di convogliamento può essere scelta sulla macchina in modo da integrarla in linee che
hanno un'altezza di convogliamento da 900, 930 o 950 mm. L'altezza standard è pari a 930 mm.
La comunicazione tra i convogliatori CST delle singole macchine avviene tramite l'interfaccia
SMEMA o quella opzionale Siemens.
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X
3.7 Sistema di convogliamento del CST Dalla versione software SR.706.1 SP1 Edizione 10/2014
168
3.7.2 Struttura del convogliatore CST singolo
Nel convogliatore singolo la spalla fissa può essere scelta sia a destra che a sinistra. La posizione
in cui montare la spalla fissa può essere scelta in base alle specifiche.
3

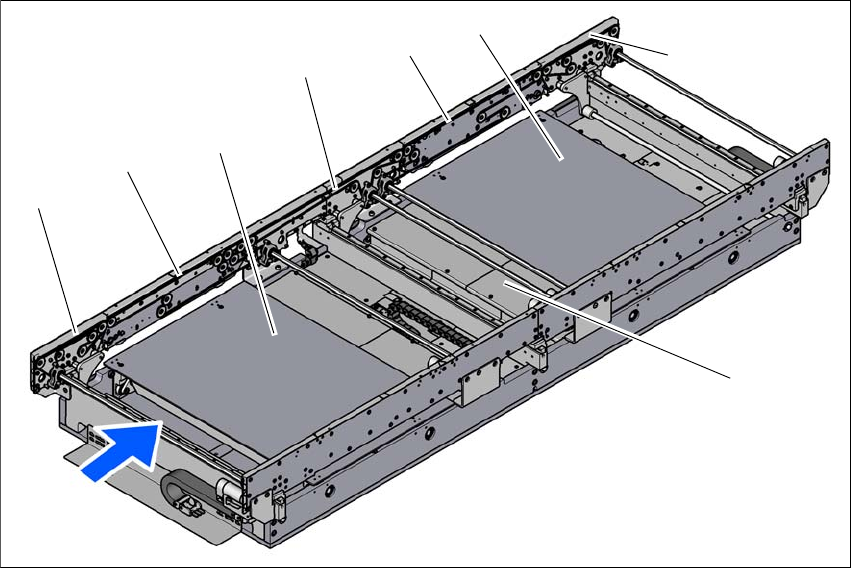

Fig. 3.7 - 1 Struttura del convogliatore CST singolo
(1) Nastro di ingresso
(2) Nastro di lavorazione 1
(3) Tavolo di sollevamento 1
(4) Nastro di traslazione intermedia
(5) Nastro di lavorazione 2
(6) Tavolo di sollevamento 2
(7) Nastro di uscita
(8) Unità di comando del convogliatore (sotto il rivestimento)
(4)
(1)
(2)
(3)
(5)
(6)
(8)
(7)
