3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X 3.7 Sistema di convogliamento del CST Dalla ver sione software SR.706.1 SP1 Edizione 10/2014 170 3.7.3.1 Convogliatore CST adatt abile doppio - T racce di…
Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli
Dalla versione software SR.706.1 SP1 Edizione 10/2014 3.7 Sistema di convogliamento del CST
169
3.7.3 Struttura del convogliatore CST adattabile doppio
Il convogliatore adattabile doppio dispone di due tracce elettriche e meccaniche completamente
indipendenti l'una dall'altra. La spalla fissa del convogliatore è normalmente quella sul lato destro.
Nel convogliatore doppio la spalla fissa può essere scelta sia a destra che a sinistra. La posizione
in cui montare la spalla fissa può essere scelta in base alle specifiche. A seconda delle esigenze
il convogliatore doppio di CST può essere utilizzato come tale oppure come convogliatore singolo.
3

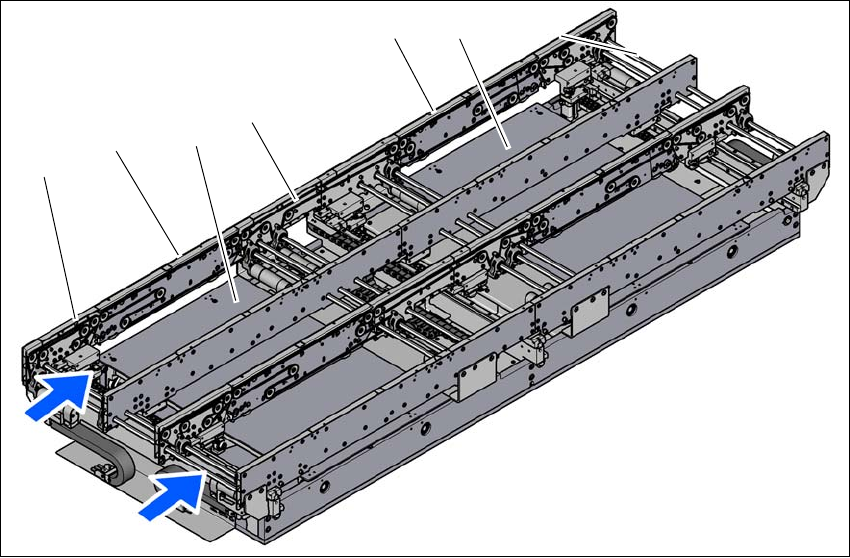

Fig. 3.7 - 2 Struttura del convogliatore doppio CST
(1) Nastro di ingresso
(2) Nastro di lavorazione 1
(3) Tavolo di sollevamento 1
(4) Nastro di traslazione intermedia
(5) Nastro di lavorazione 2
(6) Tavolo di sollevamento 2
(7) Nastro di uscita
T1 Traccia di convogliamento 1
T2 Traccia di convogliamento 2
(7)
(1)
(2)
(3)
(T1)
(T2)
(4)
(5)
(6)
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X
3.7 Sistema di convogliamento del CST Dalla versione software SR.706.1 SP1 Edizione 10/2014
170
3.7.3.1 Convogliatore CST adattabile doppio - Tracce di convogliamento e tipi di convo-
gliamento
La traccia di convogliamento destra (guardando in direzione di trasporto) viene denominata "Trac-
cia 1", la traccia sinistra "Traccia 2" (vedi fig. 3.7 - 4
, pagina 171).
3.7.3.2 Convogliatore doppio adattabile in modalità "singolo"
Il convogliatore doppio si può configurare on-line trasformandolo in semplice. A tale scopo una
traccia viene completamente chiusa e disattivata (vedi fig. 3.7 - 3
). Ne risulta una traccia di con-
vogliamento di larghezza max. pari a 510 mm.
3
Fig. 3.7 - 3 Trasporto doppio adattabile in modalità "singolo"
Convogliatore doppio con traccia 2 allargata
(spalla sinistra fissa)
Traccia 2 disatti-
vata
Traccia di convoglia-
mento 1
Traccia di convoglia-
mento 2
Traccia 1 disattivata
Direzione di convoglia-
mento CST
Direzione di convogliamento
CST
Spalla fissa del convogliatore
Convogliatore doppio con traccia 1 allargata
(spalla destra fissa)
Spalla mobile del convogliatore
Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli
Dalla versione software SR.706.1 SP1 Edizione 10/2014 3.7 Sistema di convogliamento del CST
171
3.7.3.3 Tipo di convogliamento asincrono
Nel funzionamento asincrono su una traccia viene montato un circuito stampato mentre un altro
viene trasportato in posizione di montaggio sulla seconda traccia di convogliamento. Così si ri-
sparmia il tempo di convogliamento, cosa che determina un notevole aumento della produttività,
specialmente nei circuiti stampati con tempo di ciclo ridotto. Se la macchina ha ricevuto i dati d'or-
dine (quadrotto, allestimento), in ogni momento dell'operazione di montaggio i circuiti stampati dei
nastri di ingresso sono trasportati al relativo nastro di lavorazione (se questo è libero). Il processo
di popolamento inizia non appena un circuito stampato viene trasportato nell'area di lavorazione.
I circuiti vengono montati l'uno dopo l'altro.
Se si interrompe il procedimento di montaggio, l'interfaccia del convogliatore viene bloccata e si
completa solo il montaggio dei circuiti che in quel momento si trovano nelle aree di lavorazione
dei convogliatori.
L'interfaccia del convogliatore viene bloccata o abilitata contemporaneamente per entrambe le
tracce.
3
Fig. 3.7 - 4 Tipi di convogliamento
Tipo di convogliamento sincrono
Tipo di convogliamento asincrono
