3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X 3.9 Moduli di alimentazione X per SIPLACE serie X D alla versione software SR.706.1 SP1 Edizione 10/2014 184 3.9.1.5 Forma esterna del modulo di aliment a…
Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli
Dalla versione software SR.706.1 SP1 Edizione 10/2014 3.9 Moduli di alimentazione X per SIPLACE serie X
183
3.9.1.4 Caratteristiche geometriche dei moduli di alimentazione della cinghia della serie
SIPLACE X
Generalmente i moduli di alimentazione della cinghia della serie X hanno una lunghezza di ca.
587 mm e un'altezza di circa 200 mm. La larghezza e il numero di posteggi che occupano nel ta-
volo CO sono elencati nella seguente tabella.
3
L'altezza massima degli angoli di disturbo sull'angolo superiore della tasca della cinghia è di ≤ 3
mm. Poiché i caricatori non hanno coperchi eventualmente alzati e sono inoltre bene agganciati
al tavolo CO, il pericolo di collisione della testa è ridotto al minimo.
Moduli di
alimentazione della
cinghia SIPLACE
Larghezza in millimetri del
modulo
Posteggi occupati dal
modulo nel tavolo CO
4 mm X 10,8 1
SmartFeeder 2x8 mm X 22,6 2
SmartFeeder 8 mm X 10,8 1
SmartFeeder 12 mm X 22,6 2
SmartFeeder 16 mm X 22,6 2
24 mm X 34,4 3
32 mm X 46,2 4
44 mm X 58,0 5
56 mm X 69,8 6
72 mm X 81,6 7
88 mm X 105,2 9
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X
3.9 Moduli di alimentazione X per SIPLACE serie X Dalla versione software SR.706.1 SP1 Edizione 10/2014
184
3.9.1.5 Forma esterna del modulo di alimentazione della cinghia della serie SIPLACE X
Le due figure seguenti mostrano la forma esterna dei moduli di alimentazione della cinghia per la
serie X prendendo come modello un modulo da 8 mm.
3

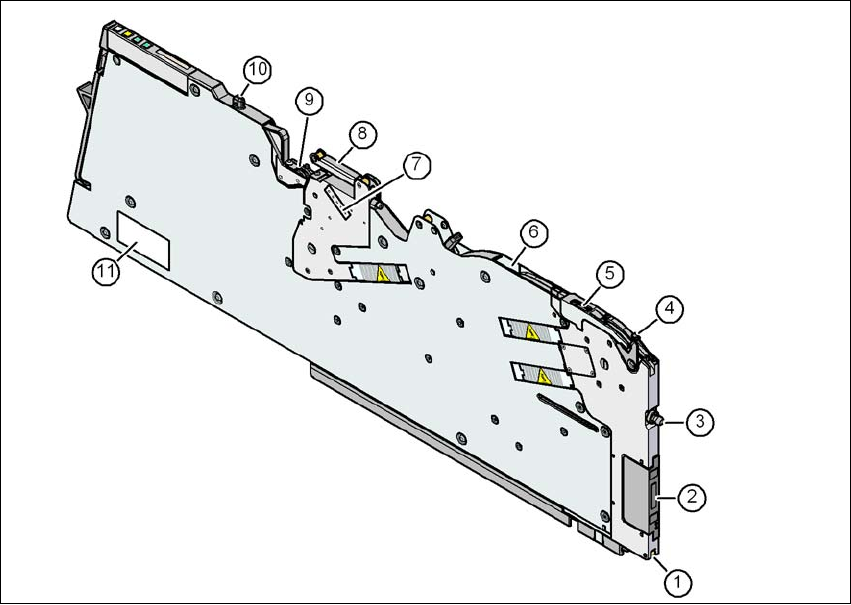

Fig. 3.9 - 1 Modulo di alimentazione X della cinghia da 8 mm - vista frontale
(1) Rullo di bloccaggio (il dente di bloccaggio del tavolo CO arresta il modulo nella sua posizione
finale tramite il rullo di bloccaggio.)
(2) IFED (interfaccia energia e dati)
(3) Spina di centraggio "anteriore"
(4) Leva per il sollevamento della finestra di prelievo per inserire e prelevare la cinghia
(5) Finestra di prelievo
(6) Apertura di uscita del canale della guida
(7) Regolazione della tensione della pellicola di rivestimento
(8) Braccio oscillante della pellicola di rivestimento
(9) Ruote antintasamento della pellicola di rivestimento
(10) Spina di centraggio "posteriore"
(11) Targhetta dati
Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli
Dalla versione software SR.706.1 SP1 Edizione 10/2014 3.9 Moduli di alimentazione X per SIPLACE serie X
185
3
Fig. 3.9 - 2 Modulo di alimentazione X della cinghia da 8 mm - vista posteriore
(1) Apertura di entrata del canale guida della cinghia con molla della cinghia
(2) Coperchio del contenitore della pellicola di rivestimento
(3) Coltello integrato per il taglio della pellicola di rivestimento
(4) Maniglia d'estrazione, inserita
(5) Pannello di comando
(6) Motore di azionamento del dispositivo antintasamento della pellicola di rivestimento
(7) Motori di azionamento per il trascinamento della cinghia
(8) Espulsore rotante per l'eliminazione dei componenti
(9) Guida di scorrimento anteriore
(10) Guida di scorrimento posteriore
(11) Rappresentazione grafica della posizione di prelievo in relazione alle dimensioni dei compo-
nenti
