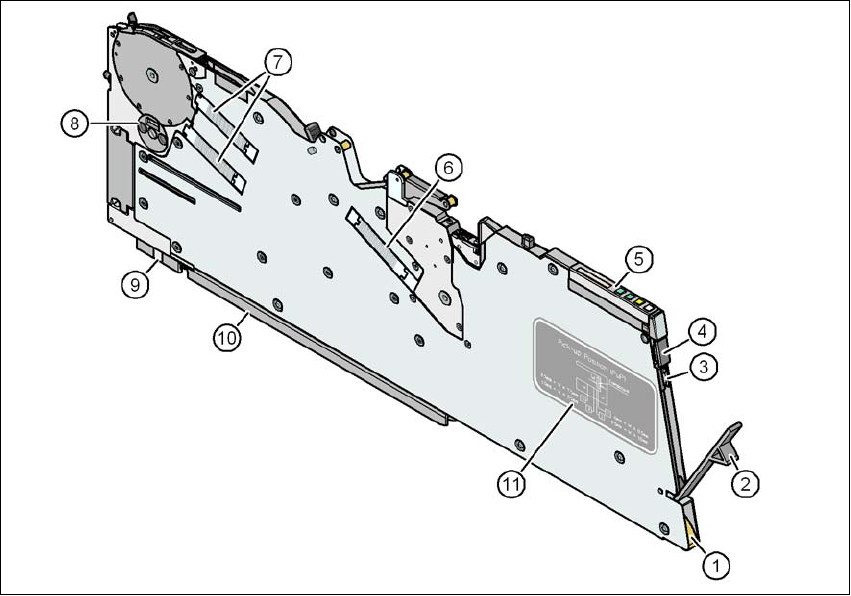

Fig. 3.9 - 2 Modulo di alimentazione X della cinghia da 8 mm - vista posteriore
(1) Apertura di entrata del canale guida della cinghia con molla della cinghia
(2) Coperchio del contenitore della pellicola di rivestimento
(3) Coltello integrato per il taglio della pellicola di rivestimento
(4) Maniglia d'estrazione, inserita
(5) Pannello di comando
(6) Motore di azionamento del dispositivo antintasamento della pellicola di rivestimento
(7) Motori di azionamento per il trascinamento della cinghia
(8) Espulsore rotante per l'eliminazione dei componenti
(9) Guida di scorrimento anteriore
(10) Guida di scorrimento posteriore
(11) Rappresentazione grafica della posizione di prelievo in relazione alle dimensioni dei compo-
nenti
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X
3.9 Moduli di alimentazione X per SIPLACE serie X Dalla versione software SR.706.1 SP1 Edizione 10/2014
186
3.9.2 Dati tecnici dei moduli di alimentazione della serie X SIPLACE
Le pagine seguenti riportano le figure dei moduli della serie X e i dati tecnici.
3.9.2.1 Modulo di alimentazione X della cinghia da 4 mm
3

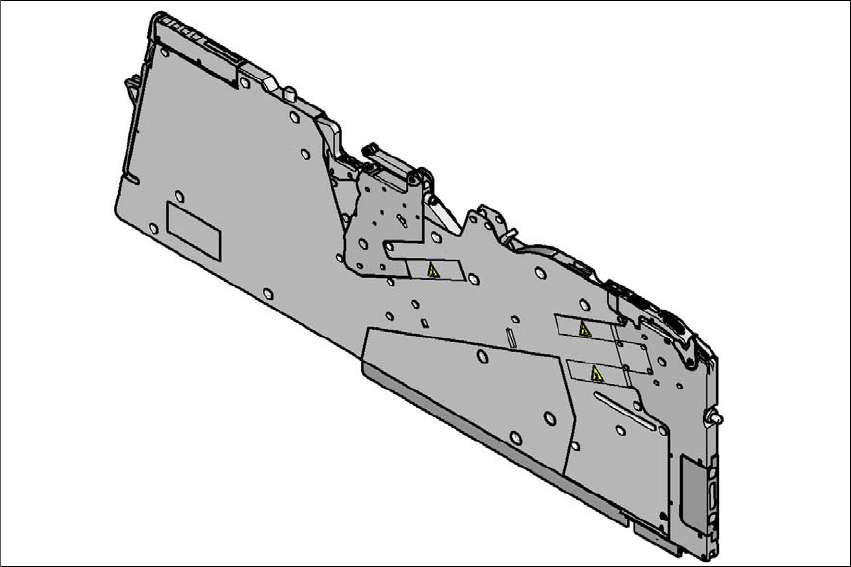

Fig. 3.9 - 3 Modulo di alimentazione X della cinghia da 4 mm
3
Modulo di alimentazione X della cinghia da 4 mm Art. n. 00141270-xx
Larghezza 10,8 mm
Posteggi per moduli di alimentazione occupati 1
Passi di trasporto 1 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione del modulo di alimentazione
preallestito nella macchina
≤ 8 s
Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli
Dalla versione software SR.706.1 SP1 Edizione 10/2014 3.9 Moduli di alimentazione X per SIPLACE serie X
187
3.9.2.2 Modulo di alimentazione X della cinghia da 8 mm
3
Fig. 3.9 - 4 Modulo di alimentazione X della cinghia da 8 mm
3
Modulo di alimentazione X della cinghia da 8 mm Art. n. 00141270-xx
Modulo di alimentazione X della cinghia da 8 mm con
sensore di giunzione
Art. n. 00141290-xx
Larghezza 10,8 mm
Posteggi per moduli di alimentazione occupati 1
Passi di trasporto 1 mm / 2 mm / 4 mm / 8 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione del modulo di alimentazione
preallestito nella macchina
≤ 8 s
