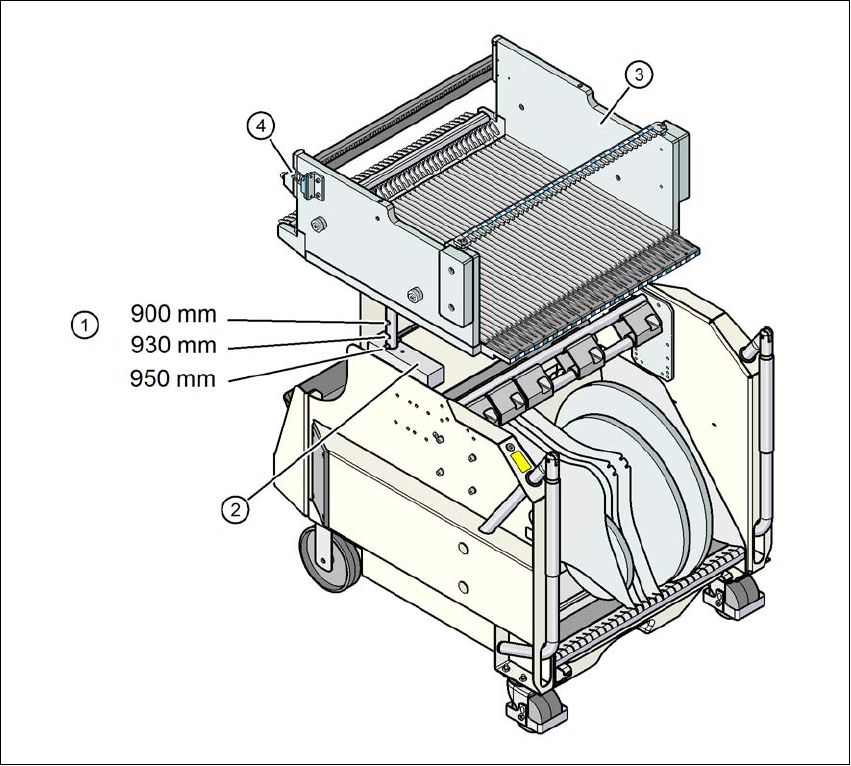

Fig. 3.10 - 2 Carrello CO, SIPLACE serie X, con altezza di convogliamento CST di 950 mm
3
(1) Fori per le altezze di convogliamento CST 900, 930 e 950 mm.
(2) Supporto
(3) Tavolo CO
(4) Linguetta di contatto per la commutazione dell'interruttore di sicurezza nel dispositivo di inse-
rimento del carrello CO.
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X
3.10 Carrello CO Dalla versione software SR.706.1 SP1 Edizione 10/2014
214
3.10.1 Struttura
Il carrello CO è composto sostanzialmente dal telaio munito di ruote, dal tavolo CO per accogliere
i moduli di alimentazione, dal contenitore dei rulli cinghia e dal contenitore scarti cinghia.
3

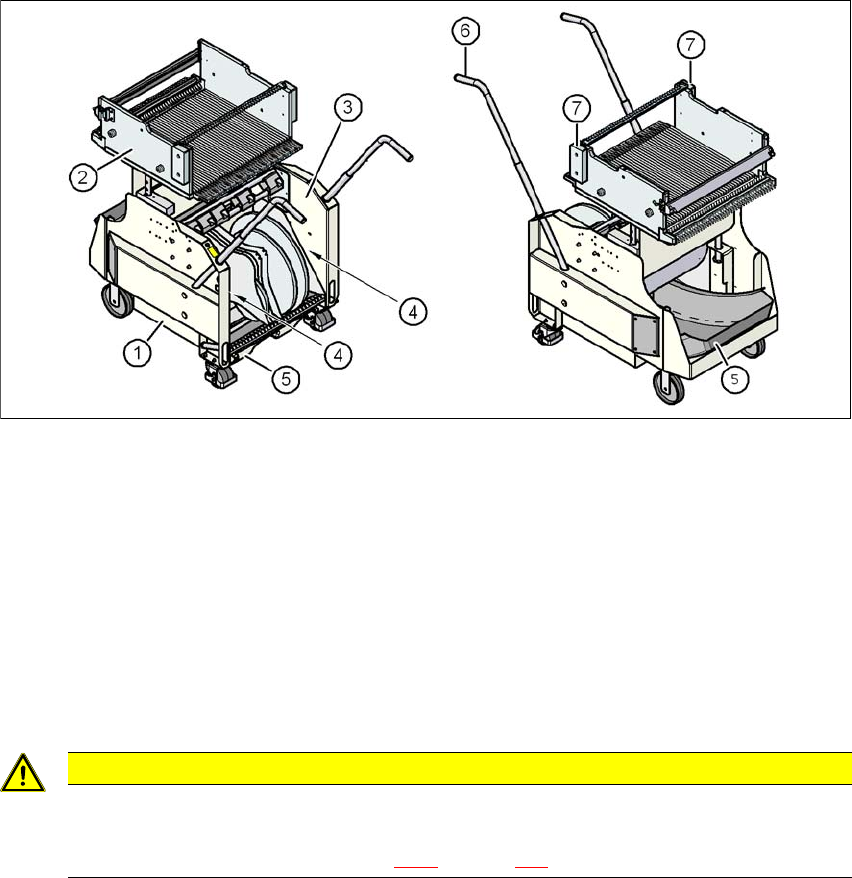

Fig. 3.10 - 3 Carrello CO per SIPLACE serie X, vista anteriore e posteriore
(1) Telaio con ruote
(2) Tavolo CO
(3) Contenitore delle cinghie
(4) Spazio per conservare i piani di allestimento
(5) Contenitore scarti cinghia
(6) Maniglia
(7) Protezione contro l'accesso con le mani
3
ATTENZIONE
Rispettare le indicazioni di sicurezza!
Quando si estrae il contenitore scarti cinghia dal carrello CO attenersi alle indica-
zioni di sicurezza nella sezione 5.8.2
, pagina 304
Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli
Dalla versione software SR.706.1 SP1 Edizione 10/2014 3.10 Carrello CO
215
3
3.10.2 Descrizione
Il container dei rulli della cinghia (pos. 3 in fig. 3.10 - 3) alloggia, nella versione standard, rulli di
dimensioni massime pari a 17" (432 mm).
Tra contenitore delle cinghie e carrello CO, sia a destra che a sinistra, si trova uno spazio di 5 mm
(pos. 4 in fig. 3.10 - 3
, pagina 214) per conservare i piani di allestimento.
Sul lato inferiore del telaio con ruote si trova il contenitore estraibile degli scarti cinghia (pos. 5 in
fig. 3.10 - 3
, pagina 214). Gli scarti cinghia tagliati finiscono tramite uno scivolo nel contenitore
scarti della cinghia, che deve essere svuotato regolarmente in base alla quantità di rifiuti accumu-
latisi.
Le maniglie (pos. 6 in fig. 3.10 - 3
, pagina 214) possono essere sollevate o abbassate.
3
ATTENZIONE
Rischio di rottura delle maniglie!
Durante il trasporto del carrello CO le maniglie potrebbero rompersi.
Durante il trasporto non sollevare mai il carrello CO tenendolo per le maniglie.
Utilizzare le maniglie solo per spingere il carrello CO.
Utilizzare un carrello elevatore se si desidera trasportare il carrello CO oppure sol-
levarlo da un pallet.
NOTA
Affinché la macchina possa funzionare tutti i carrelli CO sulla macchina devono essere
agganciati.
I posteggi liberi devono essere occupati con moduli di alimentazione "dummy",
come descritto nella sezione 2.6.6
, pagina 94.
